Формула / Реферат

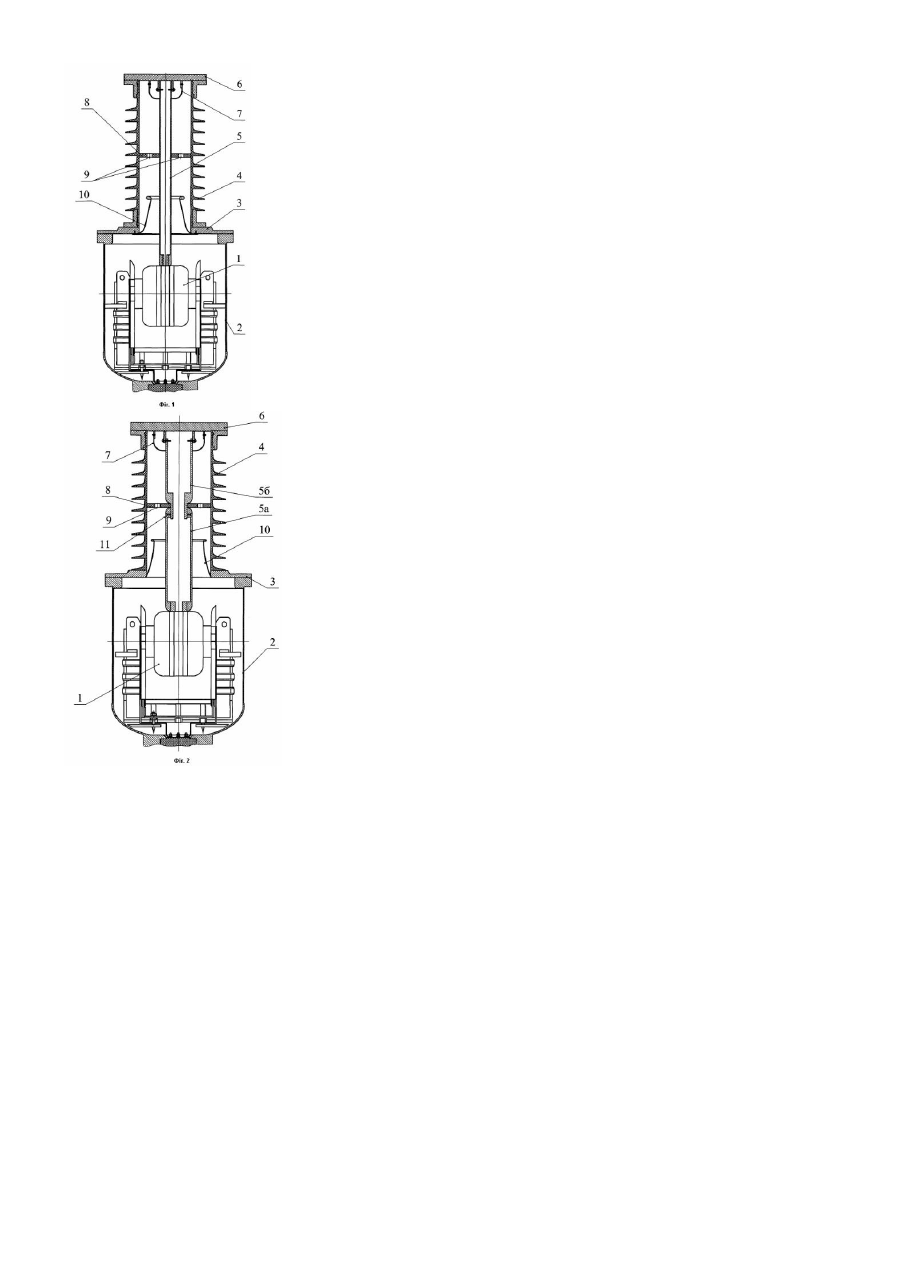

1. Вимірювальний газонаповнений трансформатор напруги зовнішньої установки, що містить активну частину, розташовану в корпусі, на якому встановлена ізоляційна покришка, всередині якої розташована труба високої напруги, верхній фланець, що встановлений на ізоляційній покришці, який відрізняється тим, що для центрування труби високої напруги в ізоляційній покришці встановлена ізоляційна шайба.

2. Вимірювальний газонаповнений трансформатор напруги зовнішньої установки за п.1, який відрізняється тим, що ізоляційна шайба розташована між ізоляційною покришкою і трубою високої напруги і встановлена від верхнього фланця на відстань не більше 50 відсотків від висоти ізоляційної покришки.

3. Вимірювальний газонаповнений трансформатор напруги зовнішньої установки за п.1, який відрізняється тим, що в ізоляційній шайбі є отвори для проходу ізолюючого середовища.

4. Вимірювальний газонаповнений трансформатор напруги зовнішньої установки за п.1, який відрізняється тим, що ізоляційна шайба виконана з радіусами закруглення.

5. Вимірювальний газонаповнений трансформатор напруги зовнішньої установки за п.1, який відрізняється тим, що труба високої напруги виконана з радіусами закруглення з двох частин, між якими встановлена ізоляційна шайба.

6. Вимірювальний газонаповнений трансформатор напруги зовнішньої установки за пп.1-5, який відрізняється тим, що між корпусом і ізоляційною покришкою встановлений проміжний фланець з конічним екраном низької напруги.

Текст

Винахід належить до галузі електротехніки і може бути використаний в конструкціях вимірювальних трансформаторів високої напруги. Відомий високовольтний газонаповнений ввід вимірювального трансформатора напруги [див. патент України №5747; Н01В17/36; 1990], що містить порожнисту ізоляційну покришку, у якій розміщені потенційний електрод, заземлений електрод з тороїдальним екраном, внутрішній ізолятор з твердого ізоляційного матеріалу і провідний циліндр. При цьому ізоляційна покришка з'єднана з корпусом трансформатора, ізолятор виконаний у вигляді дискової розпірки з металевими фланцями, при цьому розпірка встановлена між потенційним електродом і провідним циліндром, її внутрішній фланець є продовженням потенційного електрода, зовнішній фланець встановлений на фланець корпуса, і на ньому встановлений заземлений електрод, причому межа ізоляційного матеріалу на внутрішньому фланці розпірки розміщена не нижче горизонтальної осі тороїдального екрана. Даний високовольтний газонаповнений ввід вимірювального трансформатора напруги приймаємо за прототип. Недоліками прототипу є: - наявність дискової розпірки з металевими фланцями, що приводить до збільшення трудомісткості виготовлення за рахунок виготовлення оснастки для лиття розпірки та лиття розпірки; - наявність 100 відсоткової високовольтної напруги потребує збільшення довжини шляху ви току по поверхні розпірки, що приводить до збільшення напруженості електричного поля по поверхні розпірки. В основу винаходу поставлено завдання розробки конструкції вимірювального газонаповненого трансформатора напруги зовнішньої установки, який забезпечує підвищення експлуатаційної надійності і надійне транспортування трансформатора в горизонтальному положенні. Розв'язання поставленого завдання забезпечує вимірювальний газонаповнений трансформатор напруги, що містить активну частину, розташовану в корпусі, на якому встановлена ізоляційна покришка, всередині якої розташована труба високої напруги, верхній фланець, що встановлений на ізоляційній покришці, за рахунок того, що для центрування труби високої напруги в ізоляційній покришці встановлена ізоляційна шайба, у який є отвори для проходу ізолюючого середовища, ізоляційна шайба розташована між високовольтною покришкою і трубою високої напруги і встановлена від верхнього фланця на відстань не більше 50 відсотків від висоти ізоляційної покришки, ізоляційна шайба виконана з радіусами закруглення, труба високої напруги виконана з радіусами закруглення з двох частин, між якими встановлена ізоляційна шайба, між корпусом і ізоляційною покришкою встановлений проміжний фланець з конічним екраном низької напруги. Технічний результат, який досягається при використанні винаходу, що заявляється: - за рахунок застосування ізоляційної шайби відсутнє зміщення труби високої напруги; - забезпечується надійне центрування труби високої напруги в ізоляційній покришці; - підвищується надійність трансформатора при експлуатації і транспортуванні. Вимірювальний газонаповнений трансформатор напруги зовнішньої установки, що заявляється, пояснюється наведеними нижче описом і кресленнями, де: Фіг.1 - вимірювальний газонаповнений трансформатор напруги зовнішньої установки; Фіг.2 - вимірювальний газонаповнений трансформатор напруги зовнішньої установки, труба високої напруги якого виконана з двох частин. По винаходу вимірювальний газонаповнений трансформатор напруги зовнішньої установки містить активну частину 1, розташовану в металевому корпусі 2, на якому через проміжний фланец 3 встановлена ізоляційна покришка 4, всередині якої розташована труба високої напруги 5, на ізоляційну покришку 4 встановлений верхній фланець 6. К верхньому фланцю 6 кріпиться екран 7 для зменшення напруженості електричного поля. Екран 7 закриває з'єднання труби високої напруги 5 з верхнім фланцем 6 (див. Фіг.1). Для надійного центрування труби високої напруги 5 в ізоляційній покришці 4 встановлена ізоляційна шайба 8. Ізоляційна шайба 8 розташована між ізоляційною покришкою 4 і трубою високої напруги 5 і встановлена від верхнього фланця 6 на відстань не більше 50 відсотків від висоти ізоляційної покришки 4. Таке розташування ізоляційної шайби 8 дозволяє зменшити можливість електричного пробою з труби високої напруги 5 по поверхні ізоляційної шайби 8 і ізоляційної покришки 4 на заземленій частині проміжного фланця 3 і корпуса 2. В ізоляційній шайбі 8 є отвори 9 для проходу ізолюючого середовища. Ізоляційна шайба 8 виконана з радіусом закруглення для зменшення напруженості електричного поля і може бути виготовлена зі склотекстоліту або іншого ізоляційного матеріалу. Для поліпшення розподілу напруженості електричного поля по поверхні ізоляційної покришки 4 на проміжному фланці 3 встановлений конічний екран 10, що має у верхній частині радіуси закруглення для вирівнювання напруженості електричного поля. Конічний екран 10, корпус 2 і проміжний фланець 3 мають потенціал низької напруги. Використання труби високої напруги 5, виконаної з двох частин, нижньої 5а і верхньої 5б, забезпечує стабільне положення ізоляційної шайби 8 на час транспортування та експлуатації трансформатора (див. Фіг.2). На трубу високої напруги 5б встановлюється ізоляційна шайба 8, знизу якої встановлюється труба високої напруги 5а і щільно притискається до ізоляційної шайби 8, наприклад, за допомогою різьбового з'єднання та фіксується гвинтами 11 від розкручування. Місця прилягання труб високої напруги 5а, 5б до ізоляційної шайби 8 виконані з радіусами закруглення, що дозволяє зменшити напруженість електричного поля по поверхні ізоляційної шайби 8. Вимірювальний газонаповнений трансформатор напруги зовнішньої установки дозволяє: - підвищити експлуатаційну надійність трансформатора; - забезпечити стабільне положення ізоляційної шайби на час транспортування і експлуатації.

Дивитися

Додаткова інформація

Назва патенту англійською

Measuring gas-filled voltage outdoor transformer

Автори англійською

Andriuschenko Volodymyr Vitaliiovych, Tretiak Borys Serafimovych

Назва патенту російською

Измерительный газонаполненный трансформатор напряжения внешней установки

Автори російською

Андрющенко Владимир Витальевич, Третьяк Борис Серафимович

МПК / Мітки

МПК: H01F 38/20

Мітки: напруги, зовнішньої, установки, газонаповнений, вимірювальний, трансформатор
