Газонаповнений силовий трансформатор

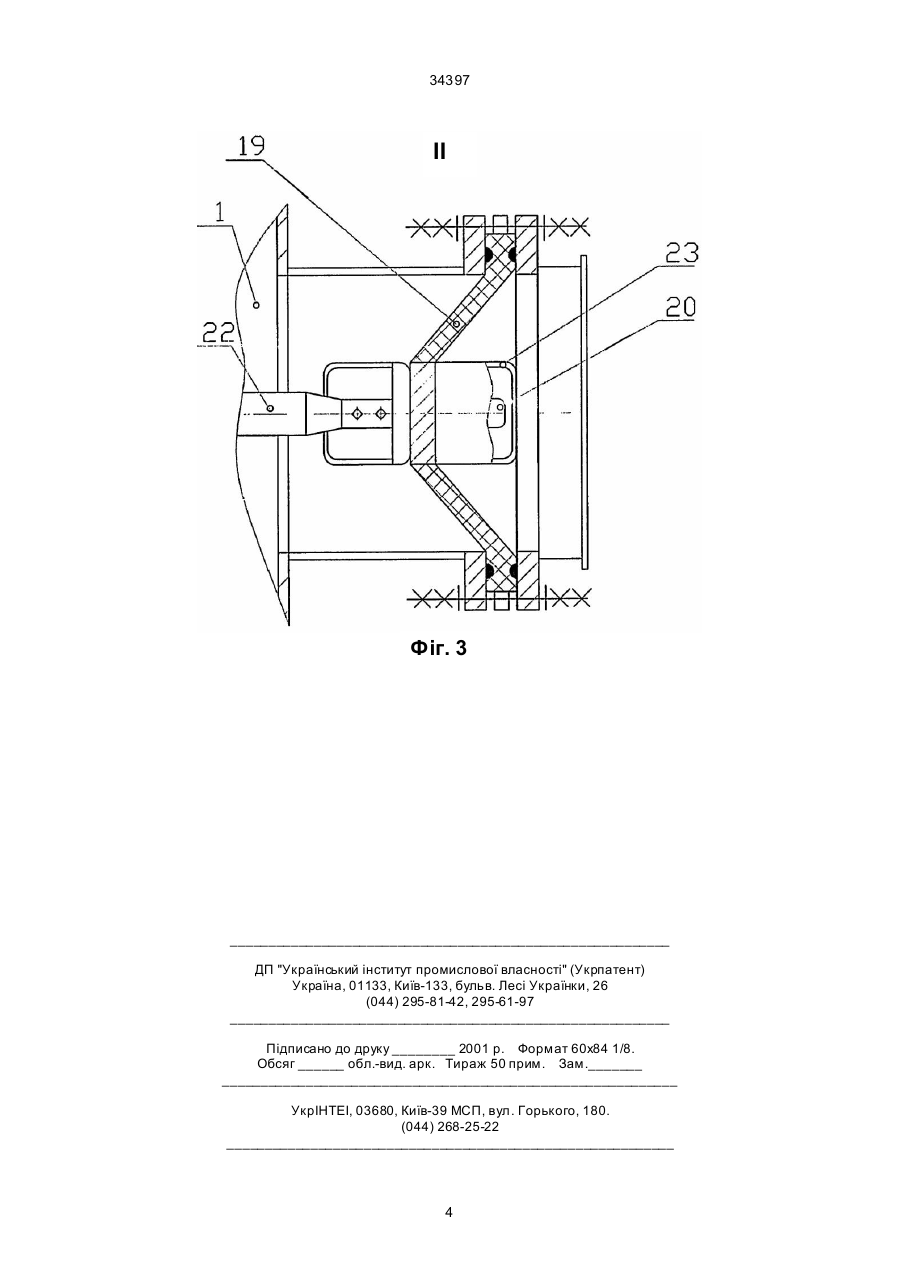

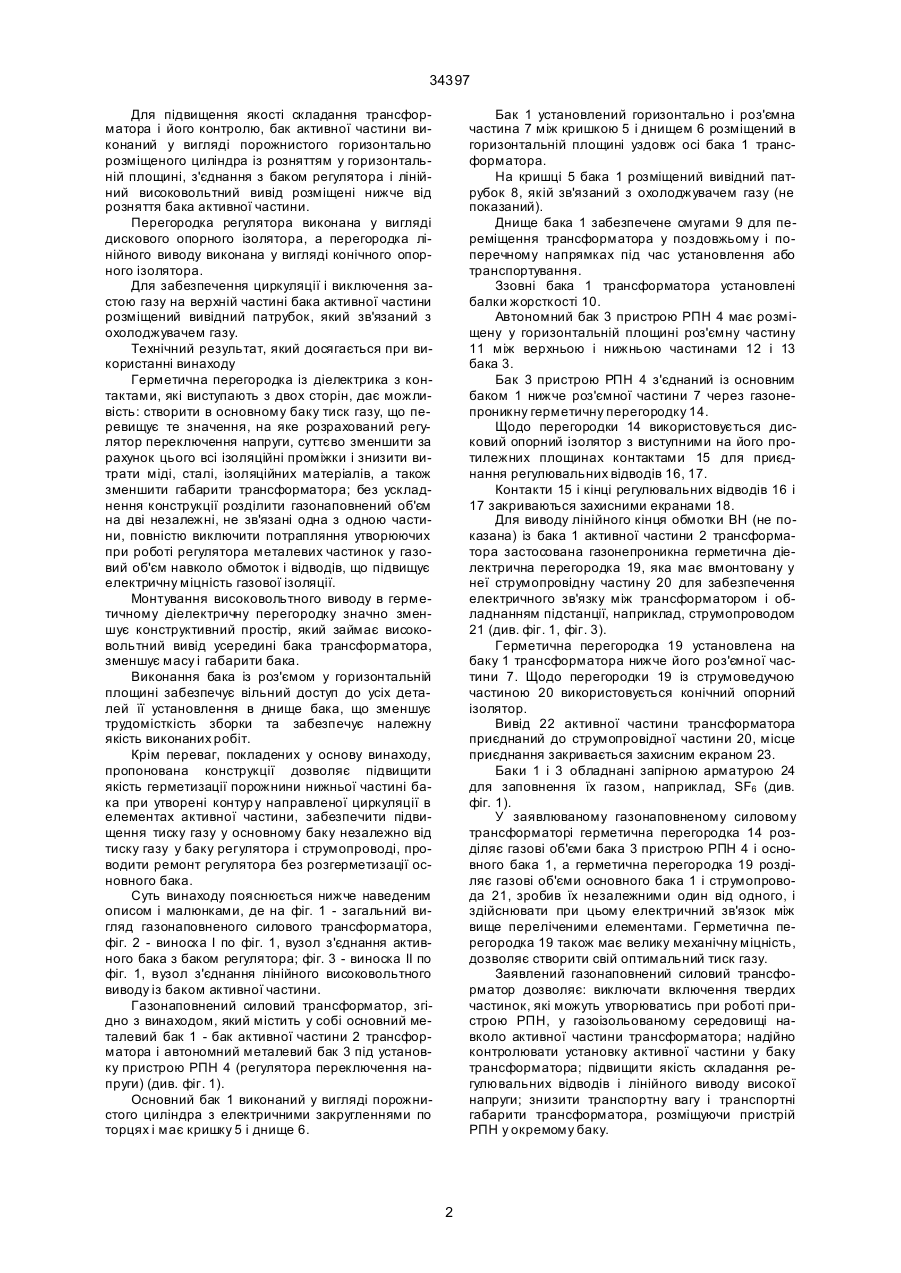

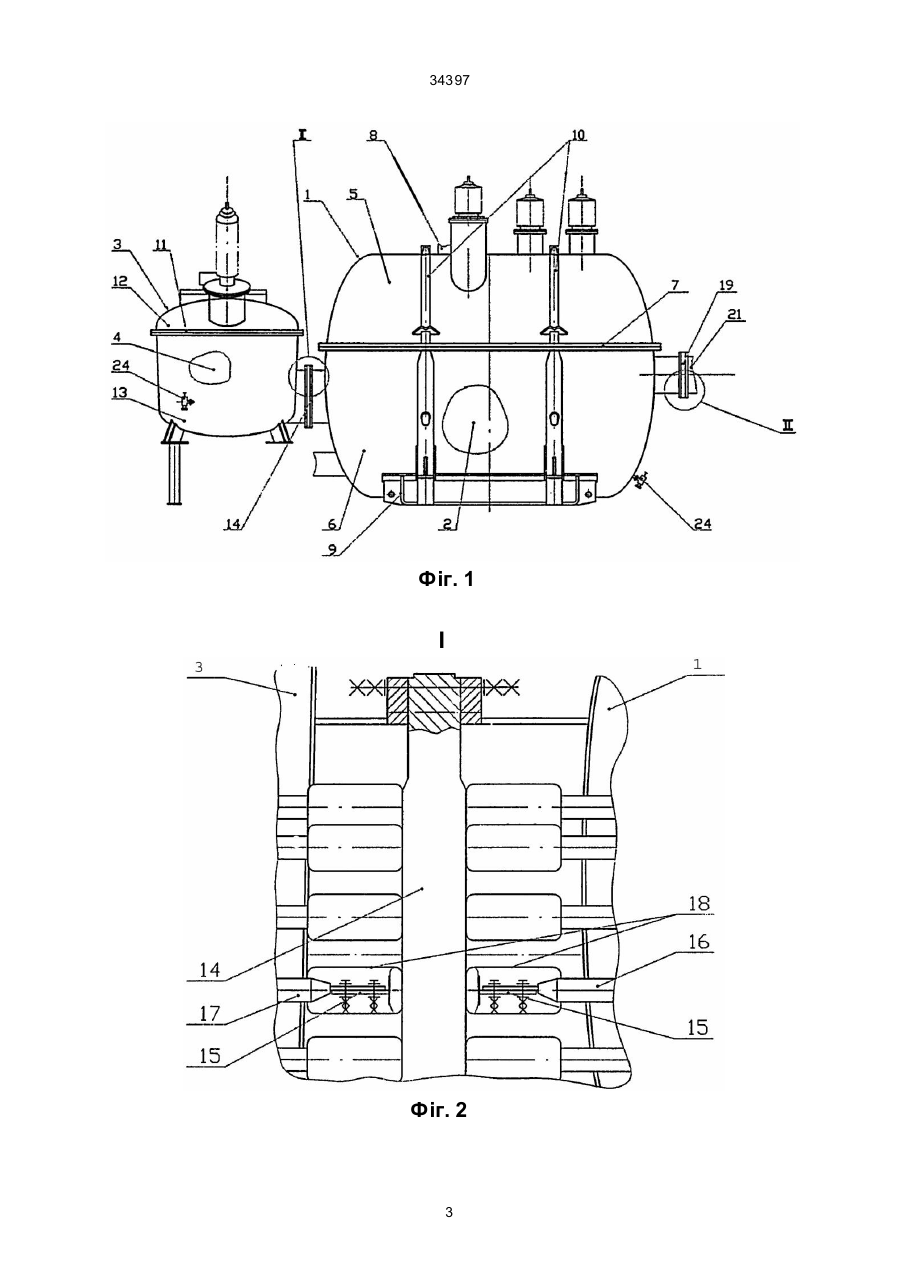

1. Газонаповнений силовий трансформатор, який містить активну частину, поміщену в бак з газовою ізоляцією, регулятор перемикання напруги в автономному баці і лінійний вивід, який відрізняється тим, що бак регулятора з'єднаний з баком активної частини через герметичну перегородку із діелектрика з виступаючими з двох сторін контак 34397 Для підвищення якості складання трансформатора і його контролю, бак активної частини виконаний у вигляді порожнистого горизонтально розміщеного циліндра із розняттям у горизонтальній площині, з'єднання з баком регулятора і лінійний високовольтний вивід розміщені нижче від розняття бака активної частини. Перегородка регулятора виконана у вигляді дискового опорного ізолятора, а перегородка лінійного виводу виконана у вигляді конічного опорного ізолятора. Для забезпечення циркуляції і виключення застою газу на верхній частині бака активної частини розміщений вивідний патрубок, який зв'язаний з охолоджувачем газу. Технічний результат, який досягається при використанні винаходу Герметична перегородка із діелектрика з контактами, які виступають з двох сторін, дає можливість: створити в основному баку тиск газу, що перевищує те значення, на яке розрахований регулятор переключення напруги, суттєво зменшити за рахунок цього всі ізоляційні проміжки і знизити витрати міді, сталі, ізоляційних матеріалів, а також зменшити габарити трансформатора; без ускладнення конструкції розділити газонаповнений об'єм на дві незалежні, не зв'язані одна з одною частини, повністю виключити потрапляння утворюючих при роботі регулятора металевих частинок у газовий об'єм навколо обмоток і відводів, що підвищує електричну міцність газової ізоляції. Монтування високовольтного виводу в герметичному діелектричну перегородку значно зменшує конструктивний простір, який займає високовольтний вивід усередині бака трансформатора, зменшує масу і габарити бака. Виконання бака із роз'ємом у горизонтальній площині забезпечує вільний доступ до усіх деталей її установлення в днище бака, що зменшує трудомісткість зборки та забезпечує належну якість виконаних робіт. Крім переваг, покладених у основу винаходу, пропонована конструкції дозволяє підвищити якість герметизації порожнини нижньої частині бака при утворені контур у направленої циркуляції в елементах активної частини, забезпечити підвищення тиску газу у основному баку незалежно від тиску газу у баку регулятора і струмопроводі, проводити ремонт регулятора без розгерметизації основного бака. Суть винаходу пояснюється нижче наведеним описом і малюнками, де на фіг. 1 - загальний вигляд газонаповненого силового трансформатора, фіг. 2 - виноска І по фіг. 1, вузол з'єднання активного бака з баком регулятора; фіг. 3 - виноска II по фіг. 1, вузол з'єднання лінійного високовольтного виводу із баком активної частини. Газонаповнений силовий трансформатор, згідно з винаходом, який містить у собі основний металевий бак 1 - бак активної частини 2 трансформатора і автономний металевий бак 3 під установку пристрою РПН 4 (регулятора переключення напруги) (див. фіг. 1). Основний бак 1 виконаний у вигляді порожнистого циліндра з електричними закругленнями по торцях і має кришку 5 і днище 6. Бак 1 установлений горизонтально і роз'ємна частина 7 між кришкою 5 і днищем 6 розміщений в горизонтальній площині уздовж осі бака 1 трансформатора. На кришці 5 бака 1 розміщений вивідний патрубок 8, якій зв'язаний з охолоджувачем газу (не показаний). Днище бака 1 забезпечене смугами 9 для переміщення трансформатора у поздовжьому і поперечному напрямках під час установлення або транспортування. Ззовні бака 1 трансформатора установлені балки жорсткості 10. Автономний бак 3 пристрою РПН 4 має розміщену у горизонтальній площині роз'ємну частину 11 між верхньою і нижньою частинами 12 і 13 бака 3. Бак 3 пристрою РПН 4 з'єднаний із основним баком 1 нижче роз'ємної частини 7 через газонепроникну герметичну перегородку 14. Щодо перегородки 14 використовується дисковий опорний ізолятор з виступними на його протилежних площинах контактами 15 для приєднання регулювальних відводів 16, 17. Контакти 15 і кінці регулювальних відводів 16 і 17 закриваються захисними екранами 18. Для виводу лінійного кінця обмотки ВН (не показана) із бака 1 активної частини 2 трансформатора застосована газонепроникна герметична діелектрична перегородка 19, яка має вмонтовану у неї струмопровідну частину 20 для забезпечення електричного зв'язку між трансформатором і обладнанням підстанції, наприклад, струмопроводом 21 (див. фіг. 1, фіг. 3). Герметична перегородка 19 установлена на баку 1 трансформатора нижче його роз'ємної частини 7. Щодо перегородки 19 із струмоведучою частиною 20 використовується конічний опорний ізолятор. Вивід 22 активної частини трансформатора приєднаний до струмопровідної частини 20, місце приєднання закривається захисним екраном 23. Баки 1 і 3 обладнані запірною арматурою 24 для заповнення їх газом, наприклад, SF6 (див. фіг. 1). У заявлюваному газонаповненому силовому трансформаторі герметична перегородка 14 розділяє газові об'єми бака 3 пристрою РПН 4 і основного бака 1, а герметична перегородка 19 розділяє газові об'єми основного бака 1 і струмопровода 21, зробив їх незалежними один від одного, і здійснювати при цьому електричний зв'язок між вище переліченими елементами. Герметична перегородка 19 також має велику механічну міцність, дозволяє створити свій оптимальний тиск газу. Заявлений газонаповнений силовий трансформатор дозволяє: виключати включення твердих частинок, які можуть утворюватись при роботі пристрою РПН, у газоізольованому середовищі навколо активної частини трансформатора; надійно контролювати установку активної частини у баку трансформатора; підвищити якість складання регулювальних відводів і лінійного виводу високої напруги; знизити транспортну вагу і транспортні габарити трансформатора, розміщуючи пристрій РПН у окремому баку. 2 34397 Фіг. 1 І Фіг. 2 3 34397 ІІ Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
