Трансформатор напруги вимірювальний

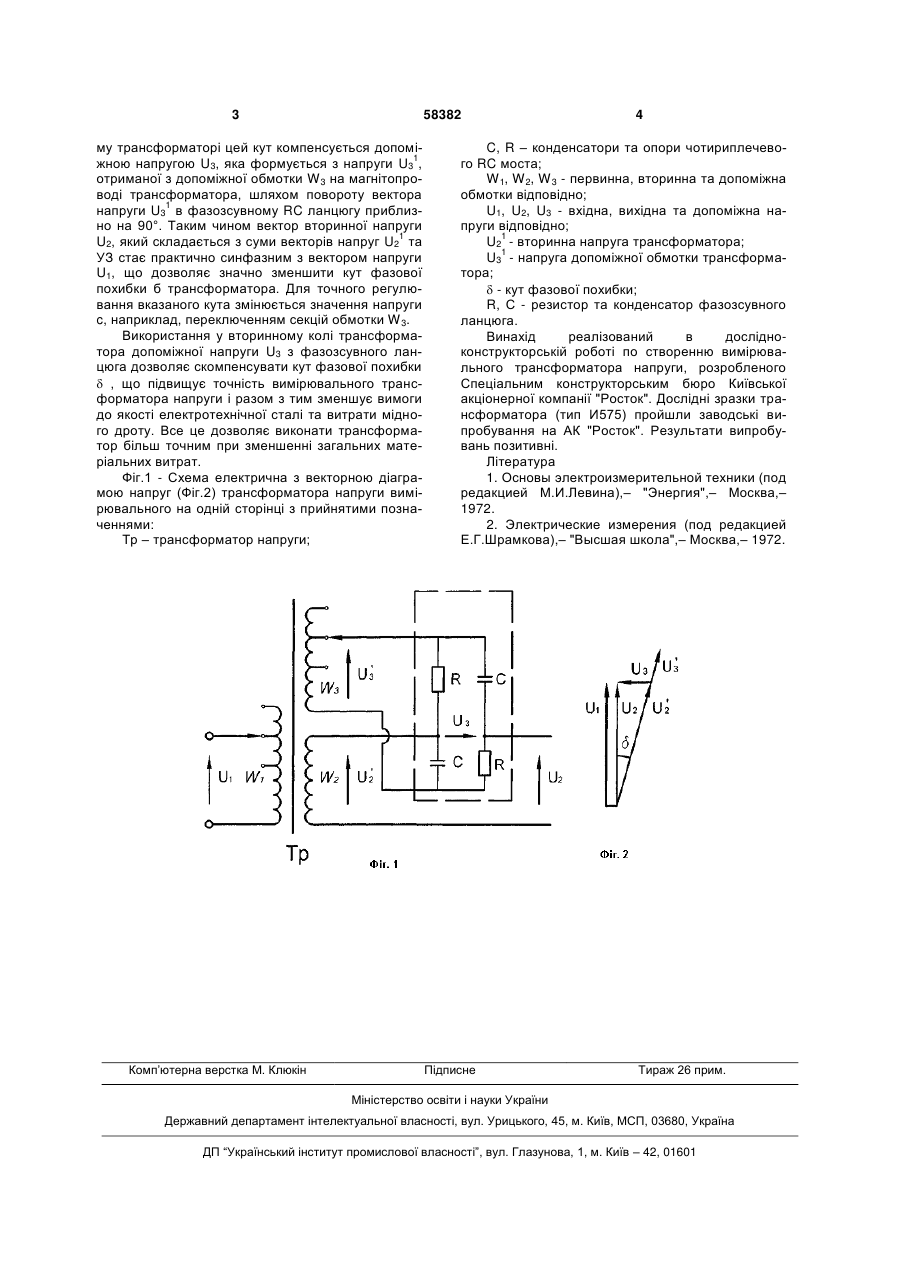

Трансформатор напруги вимірювальний, що складається з магнітопроводу, первинної і вторинної обмоток, який відрізняється тим, що містить фазозсувний ланцюг у вигляді чотириплечого RCмоста, одна діагональ якого послідовно з’єднана з вторинною обмоткою, а до другої діагоналі підключено допоміжну вторинну обмотку, яка нанесена на магнітопровід і складається із декількох послідовно включених секцій. (19) (21) 2002129948 (22) 10.12.2002 (24) 15.08.2006 (46) 01.08.2006, Бюл. №8, 2006р. (72) Масол Ігор Віталійович, Хомяк Володимир Антонович (73) Масол Ігор Віталійович, Хомяк Володимир Антонович (56) Основы электроизмерителтной техники. Под ред. М.И.Левина, "Энергия", Москва, 1972 Электрические измерения. Под ред. Е.Г. Шрамкова, "Высшая школа", Москва, 1972 3 58382 му трансформаторі цей кут компенсується допомі1 жною напругою U3, яка формується з напруги U3 , отриманої з допоміжної обмотки W 3 на магнітопроводі трансформатора, шляхом повороту вектора 1 напруги U3 в фазозсувному RC ланцюгу приблизно на 90°. Таким чином вектор вторинної напруги 1 U2, який складається з суми векторів напруг U2 та УЗ стає практично синфазним з вектором напруги U1, що дозволяє значно зменшити кут фазової похибки б трансформатора. Для точного регулювання вказаного кута змінюється значення напруги c, наприклад, переключенням секцій обмотки W 3. Використання у вторинному колі трансформатора допоміжної напруги U3 з фазозсувного ланцюга дозволяє скомпенсувати кут фазової похибки  , що підвищує точність вимірювального трансформатора напруги і разом з тим зменшує вимоги до якості електротехнічної сталі та витрати мідного дроту. Все це дозволяє виконати трансформатор більш точним при зменшенні загальних матеріальних витрат. Фіг.1 - Схема електрична з векторною діаграмою напруг (Фіг.2) трансформатора напруги вимірювального на одній сторінці з прийнятими позначеннями: Тр – трансформатор напруги; Комп’ютерна верстка М. Клюкін 4 C, R – конденсатори та опори чотириплечевого RC моста; W1, W2, W 3 - первинна, вторинна та допоміжна обмотки відповідно; U1, U2, U3 - вхідна, вихідна та допоміжна напруги відповідно; 1 U2 - вторинна напруга трансформатора; 1 U3 - напруга допоміжної обмотки трансформатора;  - кут фазової похибки; R, С - резистор та конденсатор фазозсувного ланцюга. Винахід реалізований в дослідноконструкторській роботі по створенню вимірювального трансформатора напруги, розробленого Спеціальним конструкторським бюро Київської акціонерної компанії "Росток". Дослідні зразки трансформатора (тип И575) пройшли заводські випробування на АК "Росток". Результати випробувань позитивні. Література 1. Основы электроизмерительной техники (под редакцией М.И.Левина),– "Энергия",– Москва,– 1972. 2. Электрические измерения (под редакцией Е.Г.Шрамкова),– "Высшая школа",– Москва,– 1972. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
