Індуктивний вимірювальний трансформатор напруги

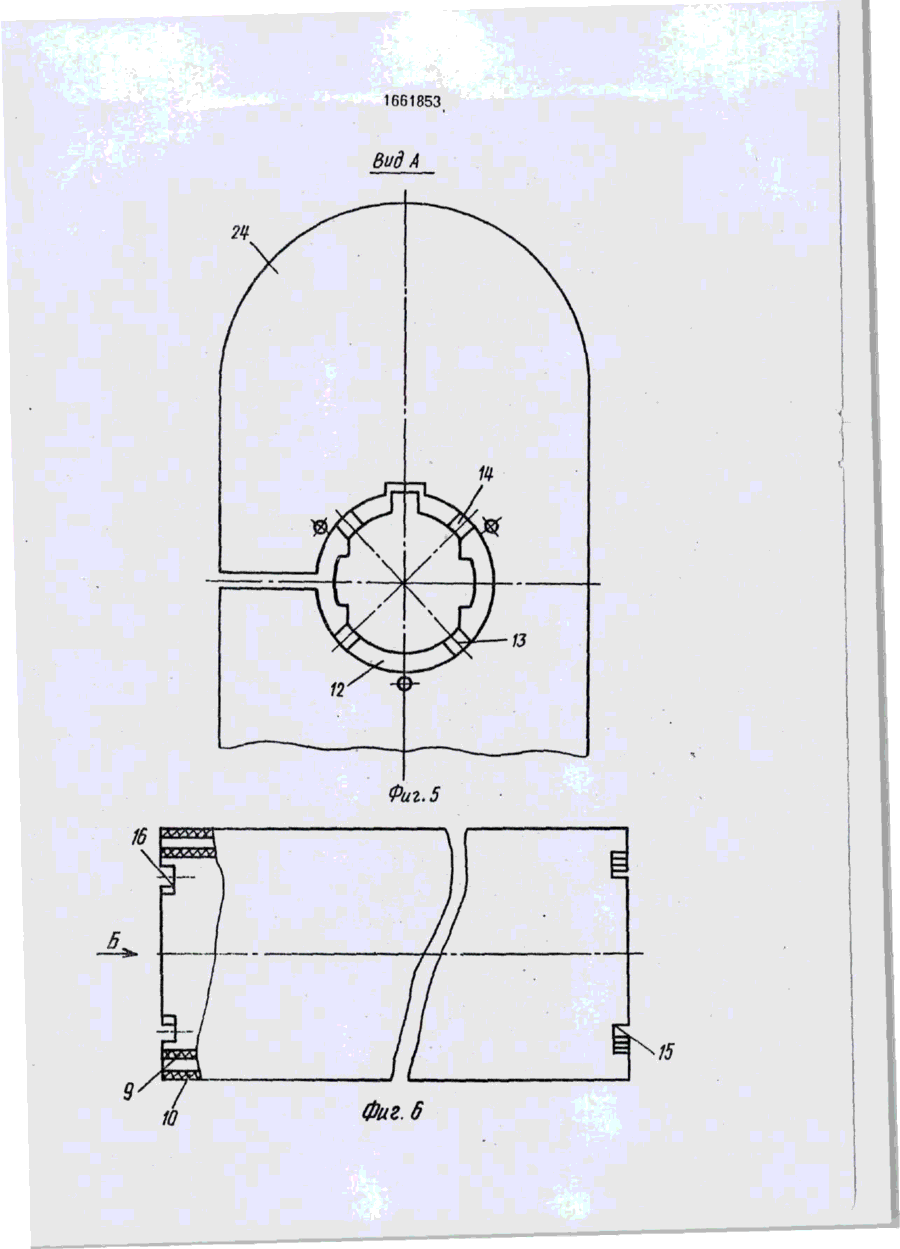

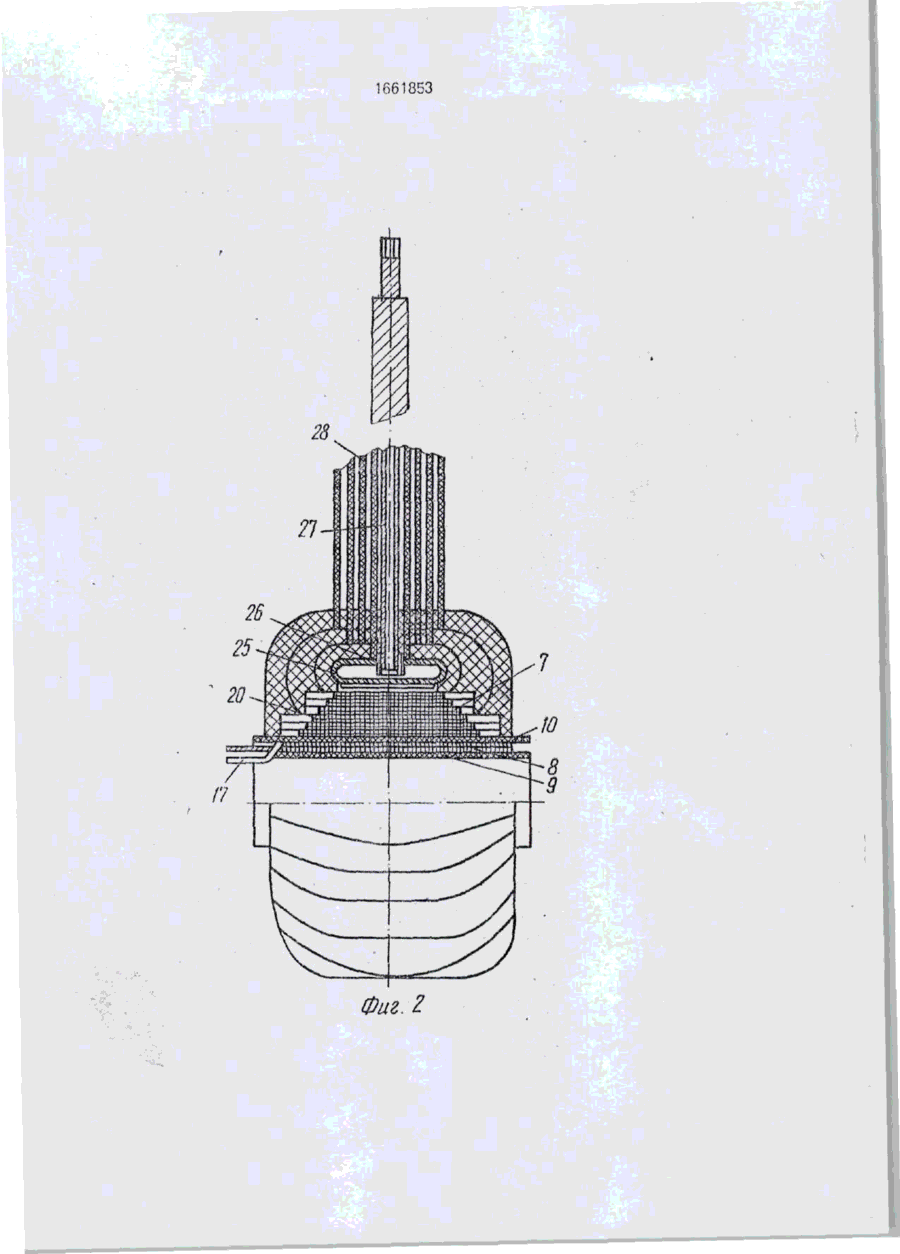

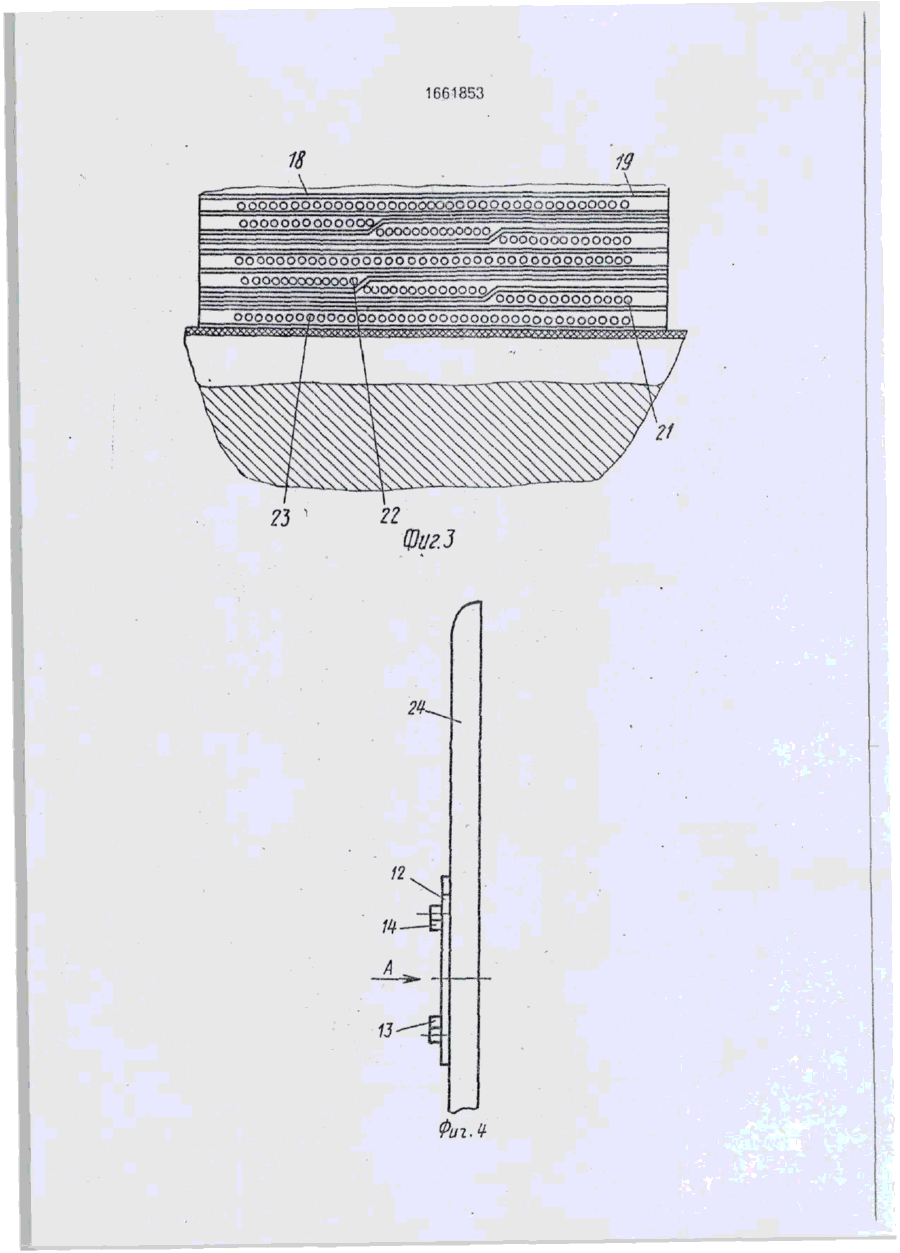

~ *T -V СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК 1661853 (19) (5і)5 А1 Н 01 F 40/04 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21)4332083/07 (22)08.10.87 (46)07.07.91. Вюл. №25 (71) Производственное объединение "Запорожтрансформатор" им. В.И.Ленина (72) Б.С.Третьяк. A.M.Замковой, Н.Я.Горяева и Е.И.Сухарев (53)621.314,222,8(088.8) (56) Патент Англии N? 152938, КЛ. И 01 F 40/04, 1978. Европейский патент № 0038284, кл, Н01 F 40/04. 1981. ние технологических возможностей за счет снижения трудоемкости изготовления. Трансформатор напряжения содержит металлический бак 1, в котором установлена активная часть 4. состоящая из обмоток, намотанных на отдельные изоляционные цилиндры и расположенные концентрически на стержне 11 магнитопровода 5, на которые установлены дистанционные шайбы 12, внутренние отверстия которых повторяют ступенчатое сечение стержня 11, а своими выступами входят в пазы изоляционных цилиндров. В качестве межслоевой изоляции обмоток используется композиция пленкабумага. Дистанционные шайбы 12 имеют плоский экран для выравнивания электрического поля. 1 з.п. ф-лы, 7 ил. (54) ИНДУКТИВНЫЙ ИЗМЕРИТЕЛЬНЫЙ ТРАНСФОРМАТОР НАПРЯЖЕНИЯ (57) Изобретение относится к электротехнике. Целью изобретения является повыше ел С о Об СЛ СО 11 Фиг1 1661853 Изобретение относится к электротехнике, в частности к высоковольтному зппаратпстроению, преимущественно к конструкции измерительных трансформаторов напряжения для классов напряжения 5 66^500 кВ, предназначенных для питания электрических измерительных приборов, цепей защиты и сигнализации в электрических цепях переменного тока частотой 50 или 60 Hz. 10 Цель изобретения - повышение технологических возможностей за счет снижения трудоемкости из! отовления. На фиг.1 дан трансформатор напряжения, общий вид; на фиг.2 - высоковольтная 15 обмотка; на фиг 3 - то же, сечение; на фиг.4 -дистанционная шайба; на фиг.5- вид А на фиг.4; на фиг.6 - изоляционные цилиндры; на фиг.7 - вид Б на фи г. б. Индуктивный измерительный транс- 20 форматор напряжения содержит металлический бак 1 (фиг.1). В металлическом баке 1, состоящем из корпуса 2 и крышки 3, установлена активная часть 4 трансформатора. Шихтованный магнитопровод 5 актив- 25 ной части имеет мелкоступенчатое сечение, приближающееся к кругу для лучшего заполнения сталью. Одностержневой, ярмовой магнитопровод 5 состоит из трех прем 6. Мэшитопровод 5 надежно соединен с 30 металлическим заземленным корпусом 2 и имеет потенциал земли. Активная часть 4 состоит из высоковольтной и низковольтных обмоток 7 и 8 (слоеных), намотанных на отдельные изоля- 35 ционные цилиндры 9 и 10 и располагаемых концентрически постержню 11 магнитопровода 5. На стержне 11 мэгнитопровода 5 со стороны ярем 6 установлены дисковые, дистан- 40 ционные шайбы 12, внутренние отверстия которых повторяют ступенчатое сечение стержня 11, что исключает их проворот на стержне 11, з своими выступами 13 и 14 шайбы 12 аходят в пазы 15 и 16 изоляцион- 45 ных цилиндроп 9 и 10, что предотвращает проворот намотанных на эти цилиндры обмоток 7 и 8 вокруг стержня 11. Отводы 17 низковольтных обмоток 8 НН скомпанованы на одной стороне бакелитового цилиндра 9, т.е. отводы 17 выведены во внутрь бакелитового цилиндра. Межслоевая изоляция обмоток 7 и 8 бумажно-пленочная. Пленка 18, например, типа ПКС-171, выполненная на клеящей основе, или нанесенный на бумаге клеящийся слой имеют высокие характеристики диэлектрической проницаемости. При термовакуумной обработке активной части 4 клеящая основа полимеризуется (в контакте с бумагой 19) и способствует образованию монолитной, компактной конструкции обмоток. При контакте пленка-бумага в обмотках исключаются воздушные и водяные образования. Высоковольтная обмотка 7 ВН состоит из отдельных катушек 20, т.е. обмотка 8 цилиндрическая, катушечная и выполнена секционированной. Каждый второй четный слой 21 катушки 20 обмотки 8 НН разбит на несколько подслоев (секций) 22 с определенным количеством витков в каждой секции, при этом каждые секции (слои) 22 витков разделены по отношению к предыдущим межслоевой изоляцией в виде композиции пленка-бумага или бумага с клеящимся слоем. Нечетные слои 23 обмотки 8 НН выполнены (намотаны) сплошным слоем. Дистанционные шайбы 12 имеют кольцо 24, которое впрессовывается в тело шайбы по наружному ее диаметру и служит плоским экраном для выравнивания электрического поля между магнитопроводом 5 и потенциальными частями обмоток. Верхний высоковольтный экран 25 обмотки 7 ВН установлен на верхний слой обмотки и имеет с ней электрическое соединение. Высоковольтный экран выполнен в виде металлического, например алюминиевого, цилиндра 25 с тороидальными концами. В средней части цилиндра 25 имеется бобышкз 26 с резьбой, в которую вворачиваетНизковольтный обмотки 8 НН выполне- 50 ся металлическая, например алюминиевая, ны на изоляционном бакелитовом цилиндре трубка 27, которая изолирована барьерны9 и также на отдельном бакелитовом цилинми цилиндрами 28 или кабельно-конденсадре 10 рыполнсня высоковольтная обмотка торной изоляцией. 7 ВН. Отвод 27 является высоковольтным ввоДистанционные, дисковые шайбы 12 55 дом 29, помещенным в высоковольтную, на выполнены с выступами 13 для установки в пример, фарфоровую покрышку 30, предпаз 16 бакелитового цилиндра 9 низковольназначенную для создания внешней изолятных обмоток П \\У\ и выступами 14 для ус- ции между расширителем (баком) 31 тановки в паз 15 бпкелитопого цилиндра 10 диэлектрической жидкости, имеющим повысокогюлынон оПмотки 7 RH. тенциал линии, и заземленным корпусом 2. 1661853 Расширитель 31 для компенсации температурного расширения залитой в трзнс- форматор диэлектрической жидкости имеет электрическое соединение с отводом 27, снабжен элементом 32 для подсоединения 5 к линии и гибкой оболочкой 33 для создания полной герметизации внутренней полости трансформатора по отношению к атмосферным воздействиям. Для наблюдения за уровнем изоляцион- 10 ной (диэлектрической) жидкости гибкая оболочка 33 воздействует на шток указателя уровня, который, двигаясь в прозрачном, например стеклянном, цилиндре, дает информацию об этом уровне. 15 Для контроля за состоянием герметичности трансформатора последний конструктивно выполнен так, что все разъемы 34 находятся ниже верхнего уровня изоляционной жидкости, что позволяет визуально 20 наблюдать за состоянием герметичности разъемов (при нарушении герметичности разъема будет поступать диэлектрическая жидкость) и исключить попадание в полость трансформатора частиц внешней среды, 25 снижающих электрическую прочность внутренней изоляции. Фиксаций сухаря Зс.> в отверстиях крышки 3 и расширителя 31 и наличие уклона на опорной части сухаря, повторяющего уклон места крепления покрышки 30, позволяет надежно прижать покрышку 30 в месте разъема к уплотнительным поверхностям и не требует дополнительных хомутоа или других фиксирующих сухарь элементов. Формула изобретения 1. Индуктивный измерительный трансформатор напряжения, содержащий металлический бак, установленный на нем высоковольтный ввод и заключенную в него активную часть, состоящую из высоковольтной и низковольтной обмоток, магнитопровод со ступенчатым сечением стержня, о тл и ч а ю щ и й с я тем, что, с целью повышения технологических возможностей за счет снижения трудоемкости изготовления, в нем установлены дистанционные шайбы, имеющие внутренние отверстия, выполненные с конфигурацией, повторяющей ступенчатое сечение стержня, высоковольтные слои разделены изоляцией в виде композиции пленка-бумага, дистанционные шайбы установлены на стержень магнитопровода со стороны ярем и жестко скреплены с обмотками. Изоляционная (фарфоровая) покрышка 2. Трансформатор напряжения по п.1, 30 крепится к нижней крышке 3 корпуса 2 и 30 о т л и ч а ю щ и й с я тем, что он имеет расширителю 31 с помощью крепежных кольцо, являющееся экраном, установленэлементов (сухарей) 35. ным в дистанционной шайбе. 1661853 Фиг. Z 1661853 18 19 ооооо.ооооооооороорсоосооооо.оооооооооо 'OOOOOOQOOOOO "оо'оооЪ"б ooooo оо 6 о о о о о о о о о оо о db о оооосюо ^PQpOOOEOOOOpOOOOOOOOOOOQOQOOpOQOOOQOO л "мі 13 1 1661853 вид А 2*1 Фаг. 5 15 9 Фиг. 6 1661853 Вид 6 15 Фиг. 7 Редактор Л. Гратилло Составитель В. Мясникова Техред М.Моргентал Корректор М. Пожо Заказ 2129 Тираж 353 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
