Замкове кріплення для фіксації знімних покривних протезів у ротовій порожнині

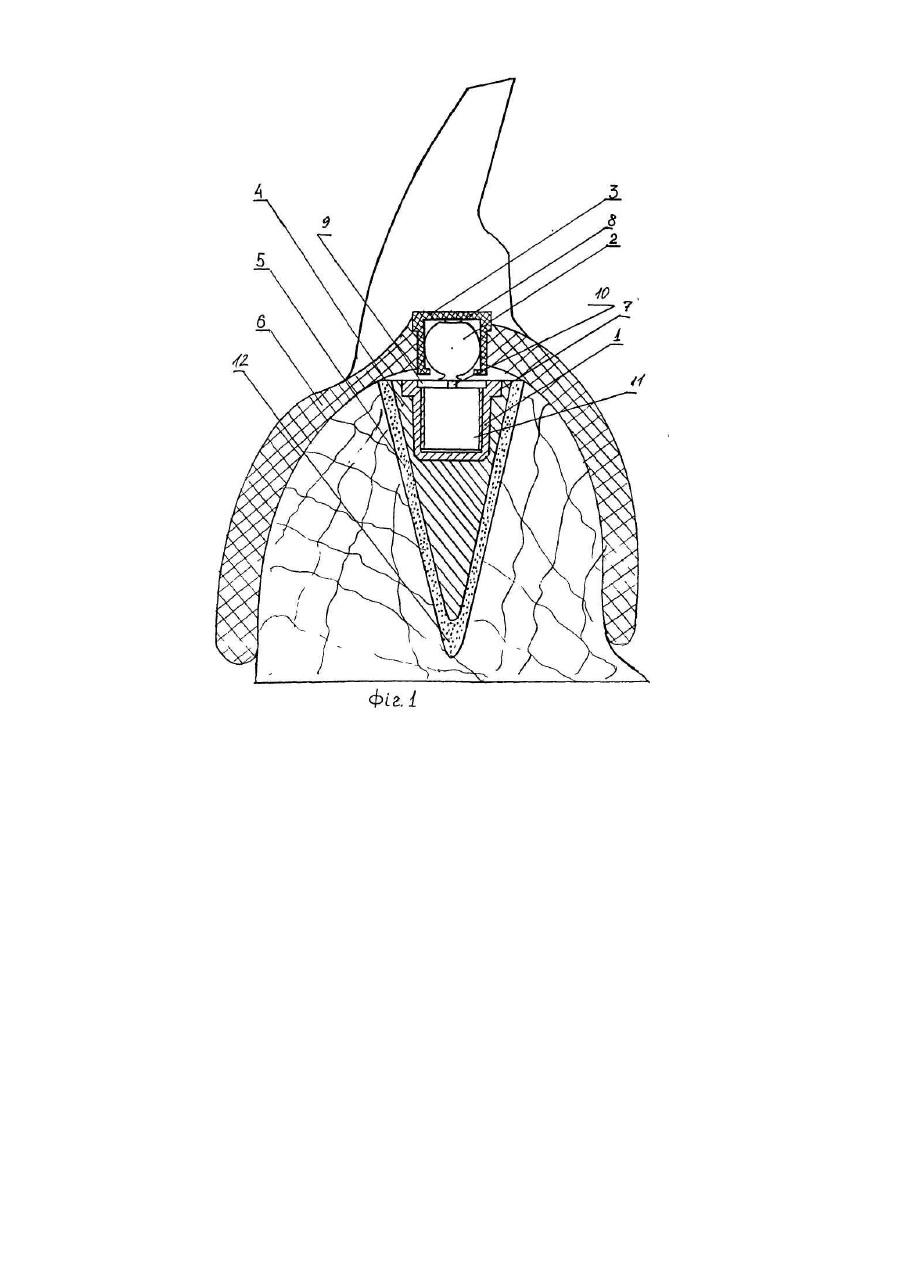

Винахід відноситься до стоматології, зокрема до замкових з'єднань і може бути використаний для фіксації покривних протезів на коренях зубів при частковій їх втраті. Відоме замкове кріплення [патент Франції № de publication: 2719992, N d'enregistrement notable 9406413, Int. Сl6: А 61С 13/265], яке складається з патричної частини, в якій виконано паз вподовж осі та матричної частини, в якій встановлено проміжний елемент у вигляді кільця, круглого перетину. При встановленні матричної частини на патрицю, завдяки пружним властивостям кільця здійснюється його кріплення. Недоліком цієї конструкції є те, що при постійному циклічному навантаженні при функціонуванні протезу пружні властивості кільця з часом втрачаються і матрична частина не фіксує протез. Відоме також замкове кріплення [ЄР 0 872 216 A1, Int Cl6: A61C 1/00, А61С 8/00], що містить патричну частину, у вигляді сфери, та матричну частину, яка містить внутрішню напівсферу. Матрична і патрична частини фіксуються кільцем. Недоліком даного кріплення є з'єднання патричної частини з кореневою вкладкою зуба шляхом литва, що унеможливлює її заміну у випадку зношення, та відсутність амортизаційних властивостей матриці, яка щільно прилягає до сферичної поверхні патриці, чим перевантажує при функціонуванні опорний зуб. Найбільш близьким до замкового кріплення, що заявляється є [патент USA N 4, 547, 156, Int. Cl 6: A 61С 13/22], що містить у собі патрицю, у вигляді кнопки, титанова головка яка має діаметральні пази, що додає їй пружності. Вільний кінець головки кнопки має більший діаметр ніж середня частина і відповідно має конічну поверхню, задуману взаємодіяти з фіксованим краєм матриці замка, щоб закривати замок у фіксованому положенні. Ця кнопка прикріплюється будь-якими відомими засобами, такими як різьба, що взаємодіючи з гайкою на корені зуба чи здорових зубах, в яких гайка закріплюється закручуванням чи цементуванням. Матрична частина має корпус, контактна частина, якої виконана з синтетичного каменю (сапфіру), що забезпечує фіксацію. Недоліком даної конструкції є те, що контактна частина матриці виготовлена з синтетичного каменю, який пришвидшує зношення поверхні патриці, яка виготовлена з титану, та внаслідок циклічного навантаження при функціонуванні протезу, втрачаються пружні властивості самої патриці. До недоліків слід віднести складність конструкції патриці і матриці, їх багатоелементність, що приводить до частих поломок. Завдання винаходу є створення універсальної конструкції замкового кріплення для фіксації знімних покривних протезів, що забезпечує надійну їх фіксацію на коренях зубів та довготривалу експлуатацію протезів. Поставлена мета досягається тим, що на зовнішній поверхні докореневого фіксатора виконано рифлення, а головка патричної частини виконана у вигляді сфери з амортизаційною площадкою, на поверхні яких нанесено зносостійке покриття з нітриду титану. При цьому патрична частина виконана з титану, а матрична - з поліпропілену високого тиску. У прототипі головка патричної частини має діаметральні пази. У запропонованому замковому кріпленні головка мас форму сфери з амортизаційною площадкою. На зовнішній поверхні докореневого фіксатору виконано рифлення для кращого з'єднання з кореневою вкладкою. На Фіг.1 зображено запропоновано конструкція замкового кріплення для фіксації знімних покривних протезів. Пропоноване замкове кріплення складається з докореневого фіксатора 1, який виконаний у вигляді стаканчика з внутрішньою різьбою і буртом 7, на зовнішній поверхні якого виконане рифлення (не показано). Верхня частина головки 2 патриці виконана у вигляді сфери з амортизаційною площадкою 8, середня - має бурт 9 з отворами 10, нижня частина 11 являє собою циліндр з зовнішньою різьбою. Замкове кріплення встановлюють таким чином. У воскову композицію кореневої вкладки 4, встановлюється докореневий фіксатор 1, шляхом заміни воску на метал докореневий фіксатор з'єднується з кореневою вкладкою. Після обробки кореневої вкладки 4 з фіксатором 1 до них приєднується головка 2 шляхом загвинчування спеціальним ключем, виступи якого входять в отвори бурта 9 середньої частини головки 2. Зібрана частина замкового кріплення з кореневою вкладкою 4 фіксується цементом 12 у корені зуба 5. На сферичну частину головки 2 встановлюється матриця 3, яка фіксується у протезі 6. Таким чином, виготовлене замкове кріплення для фіксації покривних протезів є просте у застосуванні (не містить багато складових частин), дозволяє замінити головку патричної частини, а амортизаційна площадка попереджує перевантаження кореня опорного зуба при жуванні. Матриця забезпечує достатню фіксацію, не пришвидшуючи стирання головки.
