Кромкомоталка
Номер патенту: 78873
Опубліковано: 25.04.2007
Автори: Климанчук Владислав Владиславович, Норка Сергій Петрович, Івашина Володимир Володимирович, Гуленков Борис Вікторович, Юрасов Юрій Федорович, Луковка Петро Володимирович, Алексіїв Валентин Гнатович, Хачхарджи Володимир Володимирович, Корленштейн Мусій Єммануїлович
Формула / Реферат

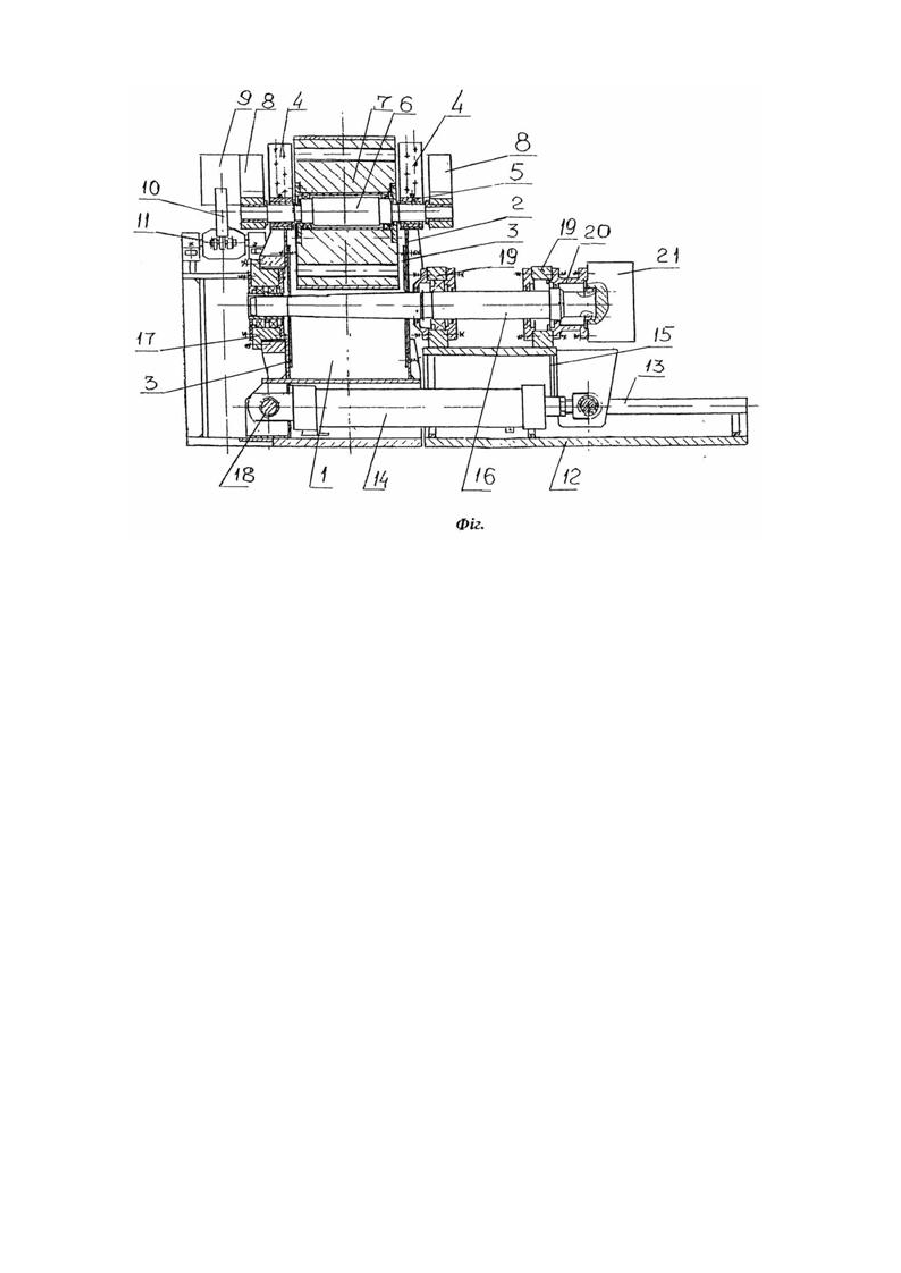

1. Кромкомоталка, яка містить зварну робочу камеру, яка жорстко встановлена на фундаменті і містить вертикальні щоки, облицьовані змінними гартованими дисками, причому зверху вертикальні щоки мають вертикальні пази для переміщення подушок осі пресувального ролика, на краї якої насаджені кінці важелів, напресованих з іншого боку на спільний вал, зв'язаний важелем із гідроциліндром підйому пресувального ролика, також кромкомоталка містить плиту з напрямними для переміщення привідної головки зі шпинделем, яка з'єднана з гідроциліндром, кінець шпинделя утримується в підшипниковій опорі, прикріпленій до зварної робочої камери, яка відрізняється тим, що привідна головка виконана у вигляді рами з установленими на ній підшипниковими опорами, на одній з яких закріплений гідромотор, з’єднаний із кінцем шпинделя, що проходить усередині однієї з підшипникових опор.
2. Кромкомоталка за п. 1, яка відрізняється тим, що гідроциліндр для переміщення привідної головки розташований усередині робочої камери і закріплений до неї за допомогою осі.
Текст
Винахід відноситься до металургійного виробництва, зокрема до устаткування прокатних цехів, і може бути використана при виробництві тонколистового прокату. Відомі конструкції кромкомоталок для змотування обрізаних кромок смуг, у яких швидкість намотування кромки на шпульку або шпинделі збігається зі швидкістю руху смуги в агрегаті [Г.Л.Химич «Механічне устаткування цехів холодної прокатки», Москва, «Ма шинобудування», 1972p., стор.418-420]. Такі кромкомоталки вимагають постійного спостереження за правильністю намотування кромки, а також частих заправлень «на ходу» або зупинок агрегату при обриві кромки. Так само відома конструкція кромкомоталки (обрана за прототип), що працює періодично в міру нагромадження обрізі [Г.Л.Химич «Механічне устаткування цехів холодної прокатки», Москва, «Машинобудування», 1972р., стор.418-420]. Кромкомоталка містить зварну робочу камеру, жорстко встановлену на фундамент і має вертикальні щоки, між якими робиться змотування кромки, яка поступає, і її пресування. Вертикальні щоки облицьовані змінними гартованими дисками, причому зверху вертикальні щоки мають вертикальні пази, по яких переміщаються подушки осі пресувального ролика, по краях на цю вісь насаджені кінці важелів, напресованих з іншого боку на загальний вал, зв'язаний важелем із гідроциліндром. Поруч із зварною робочою камерою встановлена на фундамент плита, по направляючим якої від гідроциліндру переміщається приводна голівка кромкомоталки з редуктором і шпинделем. З протилежної приводові сторони до зварної робочої камери прикріплена опора, яка утримує кінець шпинделя під час змотування кромки. Внутрішня втулка опори обертається на підшипниках кочення. Недоліком відомої конструкції є складність конструкції, велика металоємність і значні габаритні розміри, що утр удняє застосування її в існуючій конструкції агрегату. Задачею винаходу є спрощення конструкції, зниження її металоємності і забезпечення компактності. Поставлена задача досягається тим, що кромкомоталка, яка містить зварну робочу камеру жорстко встановлену на фундамент, вертикальні щоки, облицьовані змінними гартованими дисками, зверху вертикальні щоки мають вертикальні пази по яким переміщаються подушки осі пресувального ролика, на краї якої насаджені кінці важелів, напресованих з іншого боку на загальний вал, зв'язаний важелем із гідроциліндром підйому пресувального ролика, плити з направляючими по яким переміщається приводна голівка зі шпинделем, яка з'єднана з гідроциліндром, кінець шпинделя утримується в підшипниковій опорі, прикріпленої до зварної робочої камери, причому приводна голівка виконана у виді рами з установленими на ній підшипниковими опорами, у яких закріплено гідромотор, зчленований із кінцем шпинделя, що проходить усередині однієї з підшипникових опор. Крім того гідроциліндр, який переміщує приводну голівку, розташований усередині робочої камери і закріплений до неї за допомогою осі. Запропонована конструкція кромкомоталки дозволяє знизити витрати на її виготовлення й експлуатацію в 1,2-1,5 рази, використовувати її в стиснути х умовах існуючих агрегатів, підвищує продуктивність більш ніж у два рази. Суть запропонованого винаходу пояснюється на Фіг. на який зображений загальний вид кромкомоталки. Кромкомоталка містить зварну робочу камеру 1, яка має вертикальні щоки 2,облицьовані змінними гартованими дисками 3, зверху вертикальні щоки 2 мають вертикальні пази 4,по яких переміщається подушка 5 осі 6 пресувального ролика 7. По краях на вісь 6 насаджені кінці важелів 8, напресованих з іншого боку на загальний вал 9, зв'язаний важелем 10 із гідроциліндром 11 підйому пресувального ролика 7. Поруч зі зварною робочою камерою 1 установлена плита 12 із направляючими 13 на яки установлена з'єднана із гідроциліндром 14 приводна голівка 15,із шпинделем 16,кінець якого утримується в підшипниковій опорі 17. Приводна голівка 15, виконана у виді рами, на якій установлені підшипникові опори 19, у яких закріплено другий кінець шпинделю 16. На одній з підшипникових опор 19 встановлено порожнистий кронштейн 20, на якому закріплено гідромотор 21, зчленований з кінцем шпинделя 16. Корпус гідроциліндру 14 розташований усередині зварної робочої камери 1 і закріплений до неї за допомогою осі 18. Кромкомоталка працює наступним способом. Після закріплення кромки на зубі шпинделя 16 і включення гідромотору 21 здійснюється намотування кромки на шпиндель 16. В міру намотування кромки пресувальний ролик 7 піднімається, пресуючи її. Коли бунт кромки досягне максимального діаметра гідромотор 21 зупиняється. Пресувальний ролик 7 гідроциліндром 11 підйому пресувального ролика 7 піднімається над спресованим бунтом і включається гідроциліндр 14 переміщення приводної голівки 15, котра переміщуючи її виводить шпиндель 16 із змотуваного бун та. Після цього спресований бунт вишто вхується зі зварної робочої камери 1 і пересуванням приводної голівки 15 шпиндель 16 знову повертається в підшипникову опору 17. Кромкомоталка готова до намотування наступного бунта.
