Пристрій для запису і/або зчитування інформації

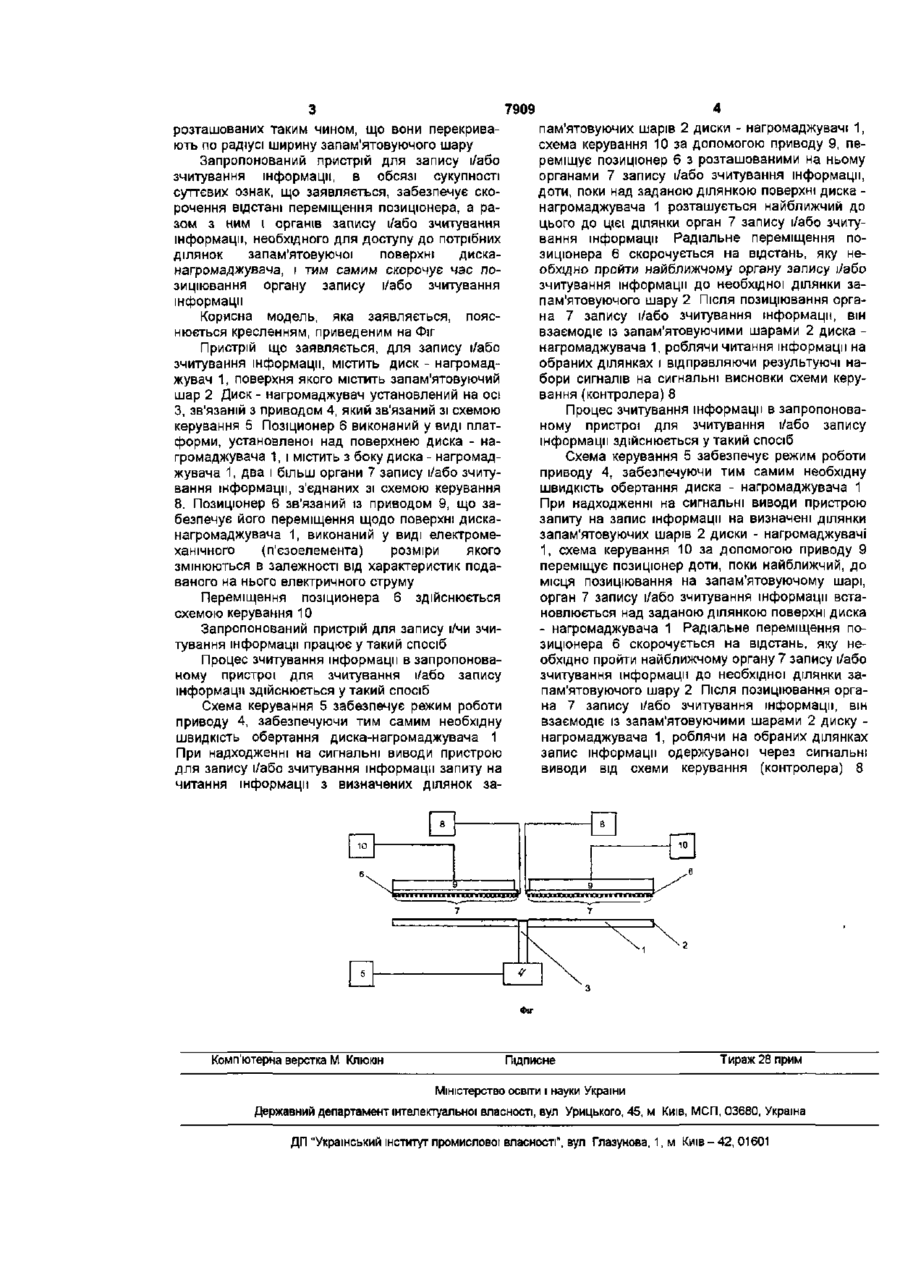

Пристрій для зчитування і/або запису інформації, що містить диск-нагромаджувач, поверхні якого містять запам'ятовуючі шари, і позиц/онер, який містить орган запису і/або зчиту вання інформації, розташований над поверхнею запам'ятовуючого шару, і привід, зв'язаний з позиціонером, який вщрізняєтьсятим, що позицюнер виконано у вигляді платформи, установленої радіально щодо поверхні диска-нагромаджувача, поверхня якої з боку диска-нагромаджувача містить два і більше органів зчитування і/або запису інформації, розташованих таким чином, що вони перекривають по радіусу ширину запам'ятовуючого шару дисканагромаджувача Корисна модель відноситься до техніки, запису і зчитування інформації з магнітних чи оптичних дисків, чи інших аналогічних носив інформації, і може бути використана в обчислювальній техніці, а також в інших електронних пристроях, призначених для чи запису відтворення інформації, у тому числі і звуковий З існуючого рівня техніки, який відноситься до розглянутої області, найбільш близьким до корисної моделі, яка заявляється, по сукупності ознак, є пристрій для запису і/або зчитування інформації утримуюче диск - нагромаджувач, поверхні якого містять запам'ятовуючі шари, і позіционер, виконаний у виді важеля, установленого на осі, розташованої перпендикулярно до горизонтальної площини диска - нагромаджувача, одне плече якого містить орган зчитування і/або запису інформації, який розташований над поверхнею диска - нагромаджувача, а інше плече зв'язане з приводом, виконаним у виді котушки розташованої на плечі позиционера яка розмішена в магнітній системі, з можливістю кругового переміщення органа запису і/або зчитування інформації щодо поверхні диска нагромаджувача [С Коженевский, С Прокопенко, С Ткаченко «Погляд на твердий диск з середини», 21 03 2004, www epos kiev ua] Корисна модель, яка заявляється, збігається з відомим пристроєм для запису і/ або зчитування інформації з наступної сукупності суттєвих ознак, а саме містить диск - нагромаджувач, поверхні якого містять запам'ятовуючі шари, і позіционер, який містить орган запису і/або зчитування інформації, розташований над поверхнею запам'ятовуючого шару, і зв'язаний з ним привід Однак відомий пристрій для запису і/чи зчитування інформації не забезпечує технічного результату корисної моделі, яка заявляється, що обумовлено його конструкцією, а саме конструкцією позіционера, яка забезпечує кругове переміщення органа запису і/або зчитування інформації таким чином, що він змушений проходити великі дистанції для позиціювання на заданій ДІЛЯНЦІ запам'ятовуючого шару, що сповільнює процес зчитування і/або запису інформації Задача, на рішення якої спрямована корисна модель, складається в удосконаленні пристрою для зчитування і/або запису інформації, шляхом зміни його конструкції, що дозволить забезпечити скорочення відстані переміщення позіционера, а разом з ним і органів запису і/або зчитування інформації, необхідного для доступу до потрібних ділянок запам'ятовуючої поверхні дисканагромаджувача, і тим самим скоротить час переміщення органу запису і/або зчитування інформації, і, як результат, підвищить швидкість процесу запису і/або зчитування інформації Поставлена задача вирішується в пристрої для зчитування і/або запису інформації, який містить диск - нагромаджувач, поверхні якого містять запам'ятовуючі шари, і позіционер, який містить орган запису і/або зчитування інформації, розташований над поверхнею запам'ятовуючого шару, і привід, зв'язаний з позіционером тим, що згідно предмета корисної моделі, позіционер виконаний виді платформи, установленої радіально щодо поверхні диска-нагромаджувача, поверхня якої, з боку диска нагромаджувача, містить два і більш органи зчитування і/або запису інформації, (21)20041210230 (22)13 12 2004 О) о О) 7909 пам'ятовуючих шарів 2 диски - нагромаджувачі 1, схема керування 10 за допомогою приводу 9, переміщує позицюнер 6 з розташованими на ньому органами 7 запису і/або зчитування інформації, доти, поки над заданою ділянкою поверхні диска нагромаджувача 1 розташується найближчий до цього до цієї ділянки орган 7 запису і/або зчитування інформації Радіальне переміщення позицюнера 6 скорочується на відстань, яку необхідно пройти найближчому органу запису і/або зчитування інформації до необхідної ділянки запам'ятовуючого шару 2 Після позиціювання органа 7 запису і/або зчитування інформації, він взаємодіє із запам'ятовуючими шарами 2 диска нагромаджувача 1, роблячи читання інформації на обраних ділянках і відправляючи результуючі набори сигналів на сигнальні висновки схеми керування (контролера)8 розташованих таким чином, що вони перекривають по радіусі ширину запам'ятовуючого шару Запропонований пристрій для запису і/або зчитування інформації, в обсязі сукупності суттєвих ознак, що заявляється, забезпечує скорочення відстані переміщення позиционера, а разом з ним і органів запису і/або зчитування інформації, необхідного для доступу до потрібних ділянок запам'ятовуючої поверхні дисканагромаджувача, і тим самим скорочує час позиціювання органу запису і/або зчитування інформації Корисна модель, яка заявляється, пояснюється кресленням, приведеним на Фіг Пристрій що заявляється, для запису і/або зчитування інформації, містить диск - нагромаджувач 1, поверхня якого містить запам'ятовуючий шар 2 Диск - нагромаджувач установлений на осі З, зв'язаній з приводом 4, який зв'язаний зі схемою керування 5 Позіционер 6 виконаний у виді платформи, установленої над поверхнею диска - нагромаджувача 1, і містить з боку диска - нагромаджувача 1, два і більш органи 7 запису і/або зчитування інформації, з'єднаних зі схемою керування 8. Позицюнер 6 зв'язаний із приводом 9, що забезпечує його переміщення щодо поверхні дисканагромаджувача 1, виконаний у виді електромеханічного (п'єзоелемента) розміри якого змінюються в залежності від характеристик подаваного на нього електричного струму Процес зчитування інформації в запропонованому пристрої для зчитування і/або запису інформації здійснюється у такий спосіб Схема керування 5 забезпечує режим роботи приводу 4, забезпечуючи тим самим необхідну швидкість обертання диска - нагромаджувача 1 При надходженні на сигнальні виводи пристрою запиту на запис інформації на визначені ділянки запам'ятовуючих шарів 2 диски - нагромаджувачі 1, схема керування 10 за допомогою приводу 9 переміщує позицюнер доти, поки найближчий, до місця позиціювання на запам'ятовуючому шарі, орган 7 запису і/або зчитування інформації встановлюється над заданою ділянкою поверхні диска - нагромаджувача 1 Радіальне переміщення позицюнера 6 скорочується на відстань, яку необхідно пройти найближчому органу 7 запису і/або зчитування інформації до необхідної ділянки запам'ятовуючого шару 2 Після позиціювання органа 7 запису і/або зчитування інформації, він взаємодіє із запам'ятовуючими шарами 2 диску нагромаджувача 1, роблячи на обраних ділянках запис інформації одержуваної через сигнальні виводи від схеми керування (контролера) 8 Переміщення позіционера 6 здійснюється схемою керування 10 Запропонований пристрій для запису і/чи зчитування інформації працює у такий спосіб Процес зчитування інформації в запропонованому пристрої для зчитування і/або запису інформації здійснюється у такий спосіб Схема керування 5 забезпечує режим роботи приводу 4, забезпечуючи тим самим необхідну швидкість обертання диска-нагромаджувача 1 При надходженні на сигнальні виводи пристрою для запису і/або зчитування інформації запиту на читання інформації з визначених ділянок за 7 7 1 \ 5 3 Комп'ютерна верстка М Клюкін Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
