Куля оніпка

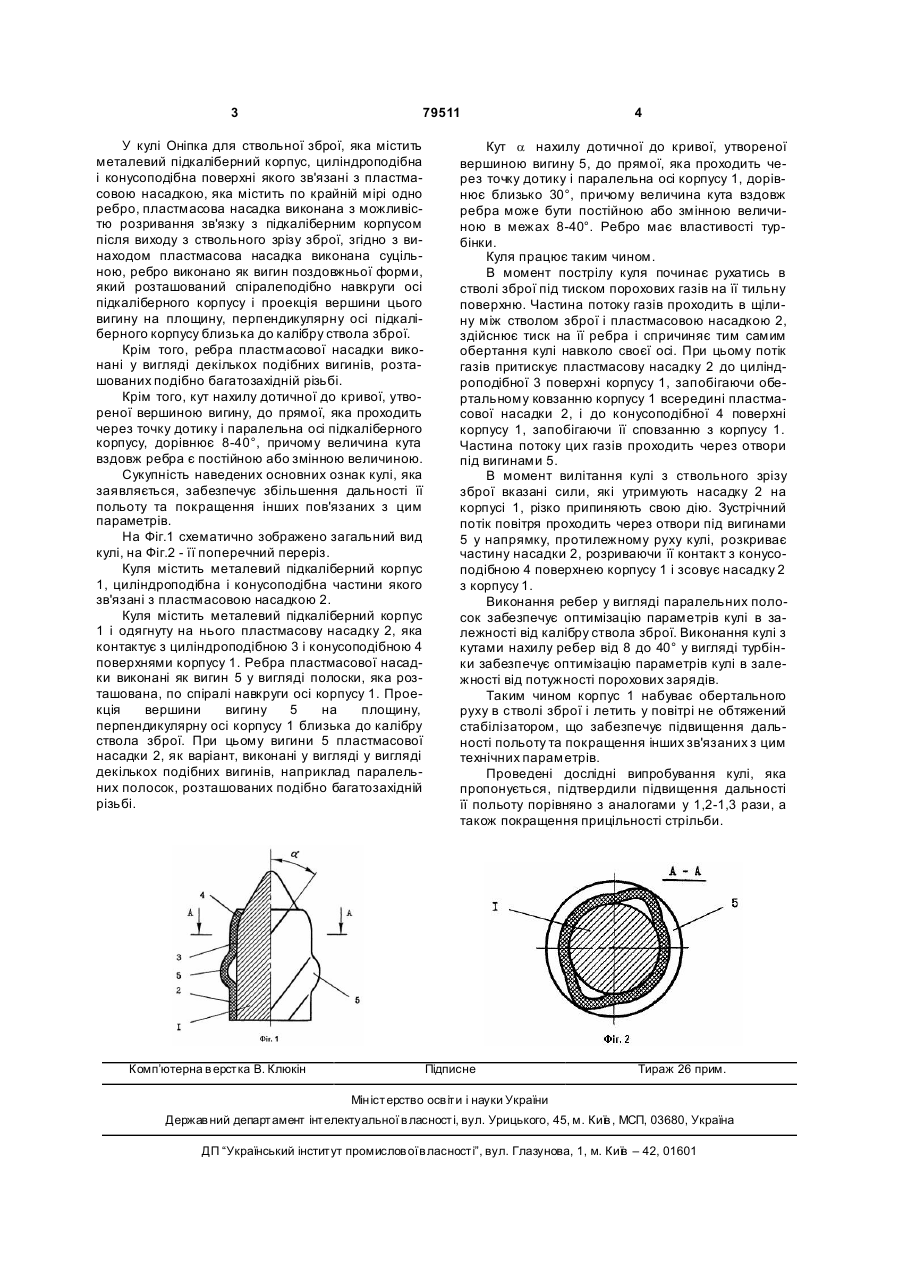

1. Куля для ствольної зброї, що містить металевий підкаліберний корпус, циліндроподібна і конусоподібна поверхні якого з'єднані з пластмасовою насадкою, яка містить принаймні одне ребро, пластмасова насадка виконана з можливістю розривання зв'язку з підкаліберним корпусом після виходу зі ствольного зрізу зброї, яка відрізняється тим, що пластмасова насадка виконана суціль 3 79511 У кулі Оніпка для ствольної зброї, яка містить металевий підкаліберний корпус, циліндроподібна і конусоподібна поверхні якого зв'язані з пластмасовою насадкою, яка містить по крайній мірі одно ребро, пластмасова насадка виконана з можливістю розривання зв'язку з підкаліберним корпусом після виходу з ствольного зрізу зброї, згідно з винаходом пластмасова насадка виконана суцільною, ребро виконано як вигин поздовжньої форми, який розташований спіралеподібно навкруги осі підкаліберного корпусу і проекція вершини цього вигину на площину, перпендикулярну осі підкаліберного корпусу близька до калібру ствола зброї. Крім того, ребра пластмасової насадки виконані у вигляді декількох подібних вигинів, розташованих подібно багатозахідній різьбі. Крім того, кут нахилу дотичної до кривої, утвореної вершиною вигину, до прямої, яка проходить через точку дотику і паралельна осі підкаліберного корпусу, дорівнює 8-40°, причому величина кута вздовж ребра є постійною або змінною величиною. Сукупність наведених основних ознак кулі, яка заявляється, забезпечує збільшення дальності її польоту та покращення інших пов'язаних з цим параметрів. На Фіг.1 схематично зображено загальний вид кулі, на Фіг.2 - її поперечний переріз. Куля містить металевий підкаліберний корпус 1, циліндроподібна і конусоподібна частини якого зв'язані з пластмасовою насадкою 2. Куля містить металевий підкаліберний корпус 1 і одягнуту на нього пластмасову насадку 2, яка контактує з циліндроподібною 3 і конусоподібною 4 поверхнями корпусу 1. Ребра пластмасової насадки виконані як вигин 5 у вигляді полоски, яка розташована, по спіралі навкруги осі корпусу 1. Проекція вершини вигину 5 на площину, перпендикулярну осі корпусу 1 близька до калібру ствола зброї. При цьому вигини 5 пластмасової насадки 2, як варіант, виконані у вигляді у вигляді декількох подібних вигинів, наприклад паралельних полосок, розташованих подібно багатозахідній різьбі. Комп’ютерна в ерстка В. Клюкін 4 Кут a нахилу дотичної до кривої, утвореної вершиною вигину 5, до прямої, яка проходить через точку дотику і паралельна осі корпусу 1, дорівнює близько 30°, причому величина кута вздовж ребра може бути постійною або змінною величиною в межах 8-40°. Ребро має властивості турбінки. Куля працює таким чином. В момент пострілу куля починає рухатись в стволі зброї під тиском порохових газів на її тильну поверхню. Частина потоку газів проходить в щілину між стволом зброї і пластмасовою насадкою 2, здійснює тиск на її ребра і спричиняє тим самим обертання кулі навколо своєї осі. При цьому потік газів притискує пластмасову насадку 2 до циліндроподібної 3 поверхні корпусу 1, запобігаючи обертальному ковзанню корпусу 1 всередині пластмасової насадки 2, і до конусоподібної 4 поверхні корпусу 1, запобігаючи її сповзанню з корпусу 1. Частина потоку цих газів проходить через отвори під вигинами 5. В момент вилітання кулі з ствольного зрізу зброї вказані сили, які утримують насадку 2 на корпусі 1, різко припиняють свою дію. Зустрічний потік повітря проходить через отвори під вигинами 5 у напрямку, протилежному руху кулі, розкриває частину насадки 2, розриваючи її контакт з конусоподібною 4 поверхнею корпусу 1 і зсовує насадку 2 з корпусу 1. Виконання ребер у вигляді паралельних полосок забезпечує оптимізацію параметрів кулі в залежності від калібру ствола зброї. Виконання кулі з кутами нахилу ребер від 8 до 40° у вигляді турбінки забезпечує оптимізацію параметрів кулі в залежності від потужності порохових зарядів. Таким чином корпус 1 набуває обертального руху в стволі зброї і летить у повітрі не обтяжений стабілізатором, що забезпечує підвищення дальності польоту та покращення інших зв'язаних з цим технічних параметрів. Проведені дослідні випробування кулі, яка пропонується, підтвердили підвищення дальності її польоту порівняно з аналогами у 1,2-1,3 рази, а також покращення прицільності стрільби. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
