Сплав на основі срібла

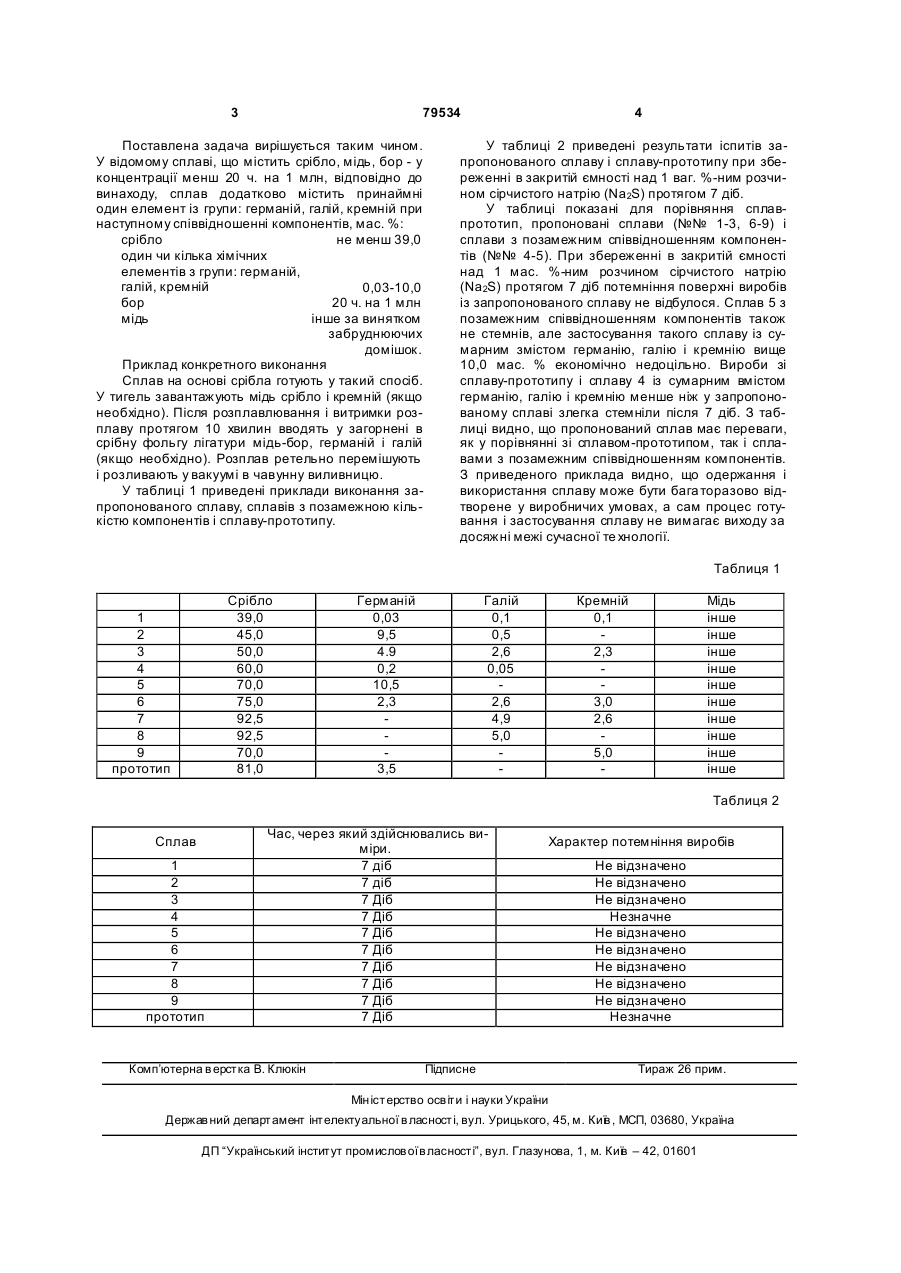

Сплав на основі срібла, що містить срібло, мідь, германій, бор, який відрізняється тим, що сплав додатково містить принаймні один елемент із групи: галій, кремній, введений в сплав одночасно з германієм, при наступному співвідношенні компонентів, мас. %: срібло не менше 39,0 германійгалій і/або кремній 0,03-10,00,03-10 у концентрації менше 20 бор ч. на 1 млн. решта за винятком замідь бруднюючих домішок. (19) (21) a200508069 (22) 15.08.2005 (24) 25.06.2007 (46) 25.06.2007, Бюл. № 9, 2007 р. (72) Гузеєв Олег Олександрович, Сацюк Костянтин Олександрович, Міняфаєв Вадим Рафікович, Бабенков Валерій Леонідович, Печеркін Дмитро Геннадійович (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ДОНМЕТ" (56) SU, 561744, 28.11.1977 RU, 2124973, C1, 20.01.1999 WO, 96/22400, A1, 25.07.1996 GB, 2033425, A, 21.05.1980 GB, 2418432, A, 23.09.2004 US, 4124380, 07.11.1978 3 79534 Поставлена задача вирішується таким чином. У відомому сплаві, що містить срібло, мідь, бор - у концентрації менш 20 ч. на 1 млн, відповідно до винаходу, сплав додатково містить принаймні один елемент із групи: германій, галій, кремній при наступному співвідношенні компонентів, мас. %: срібло не менш 39,0 один чи кілька хімічних елементів з групи: германій, галій, кремній 0,03-10,0 бор 20 ч. на 1 млн мідь інше за винятком забруднюючих домішок. Приклад конкретного виконання Сплав на основі срібла готують у такий спосіб. У тигель завантажують мідь срібло і кремній (якщо необхідно). Після розплавлювання і витримки розплаву протягом 10 хвилин вводять у загорнені в срібну фольгу лігатури мідь-бор, германій і галій (якщо необхідно). Розплав ретельно перемішують і розливають у вакуумі в чавунну виливницю. У таблиці 1 приведені приклади виконання запропонованого сплаву, сплавів з позамежною кількістю компонентів і сплаву-прототипу. 4 У таблиці 2 приведені результати іспитів запропонованого сплаву і сплаву-прототипу при збереженні в закритій ємності над 1 ваг. %-ним розчином сірчистого натрію (Na2S) протягом 7 діб. У таблиці показані для порівняння сплавпрототип, пропоновані сплави (№№ 1-3, 6-9) і сплави з позамежним співвідношенням компонентів (№№ 4-5). При збереженні в закритій ємності над 1 мас. %-ним розчином сірчистого натрію (Na2S) протягом 7 діб потемніння поверхні виробів із запропонованого сплаву не відбулося. Сплав 5 з позамежним співвідношенням компонентів також не стемнів, але застосування такого сплаву із сумарним змістом германію, галію і кремнію вище 10,0 мас. % економічно недоцільно. Вироби зі сплаву-прототипу і сплаву 4 із сумарним вмістом германію, галію і кремнію менше ніж у запропонованому сплаві злегка стемніли після 7 діб. З таблиці видно, що пропонований сплав має переваги, як у порівнянні зі сплавом-прототипом, так і сплавами з позамежним співвідношенням компонентів. З приведеного приклада видно, що одержання і використання сплаву може бути бага торазово відтворене у виробничих умовах, а сам процес готування і застосування сплаву не вимагає виходу за досяжні межі сучасної те хнології. Таблиця 1 Срібло 39,0 45,0 50,0 60,0 70,0 75,0 92,5 92,5 70,0 81,0 1 2 3 4 5 6 7 8 9 прототип Германій 0,03 9,5 4.9 0,2 10,5 2,3 3,5 Галій 0,1 0,5 2,6 0,05 2,6 4,9 5,0 Кремній 0,1 2,3 3,0 2,6 5,0 Мідь інше інше інше інше інше інше інше інше інше інше Таблиця 2 Сплав 1 2 3 4 5 6 7 8 9 прототип Час, через який здійснювались виміри. 7 діб 7 діб 7 Діб 7 Діб 7 Діб 7 Діб 7 Діб 7 Діб 7 Діб 7 Діб Комп’ютерна в ерстка В. Клюкін Характер потемніння виробів Підписне Не відзначено Не відзначено Не відзначено Незначне Не відзначено Не відзначено Не відзначено Не відзначено Не відзначено Незначне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
