Пристрій для очищення внутрішньої порожнини трубопроводу
Номер патенту: 79510
Опубліковано: 25.06.2007
Автори: Терефенко Роман Михайлович, Грудз Володимир Ярославович, Клов Андрій Костянтинович, Василишин Олег Ярославович
Формула / Реферат
Пристрій для очищення внутрішньої порожнини трубопроводу, що включає дві порожнисті оболонки, одна з яких є еластичною, та зворотний клапан двосторонньої дії, який відрізняється тим, що друга оболонка виконана жорсткою, розміщена всередині еластичної та сполучена з нею за допомогою зворотного клапана двосторонньої дії, при цьому порожнина еластичної оболонки заповнена нестискуваною рідиною, а порожнина жорсткої - пружним середовищем.
Текст

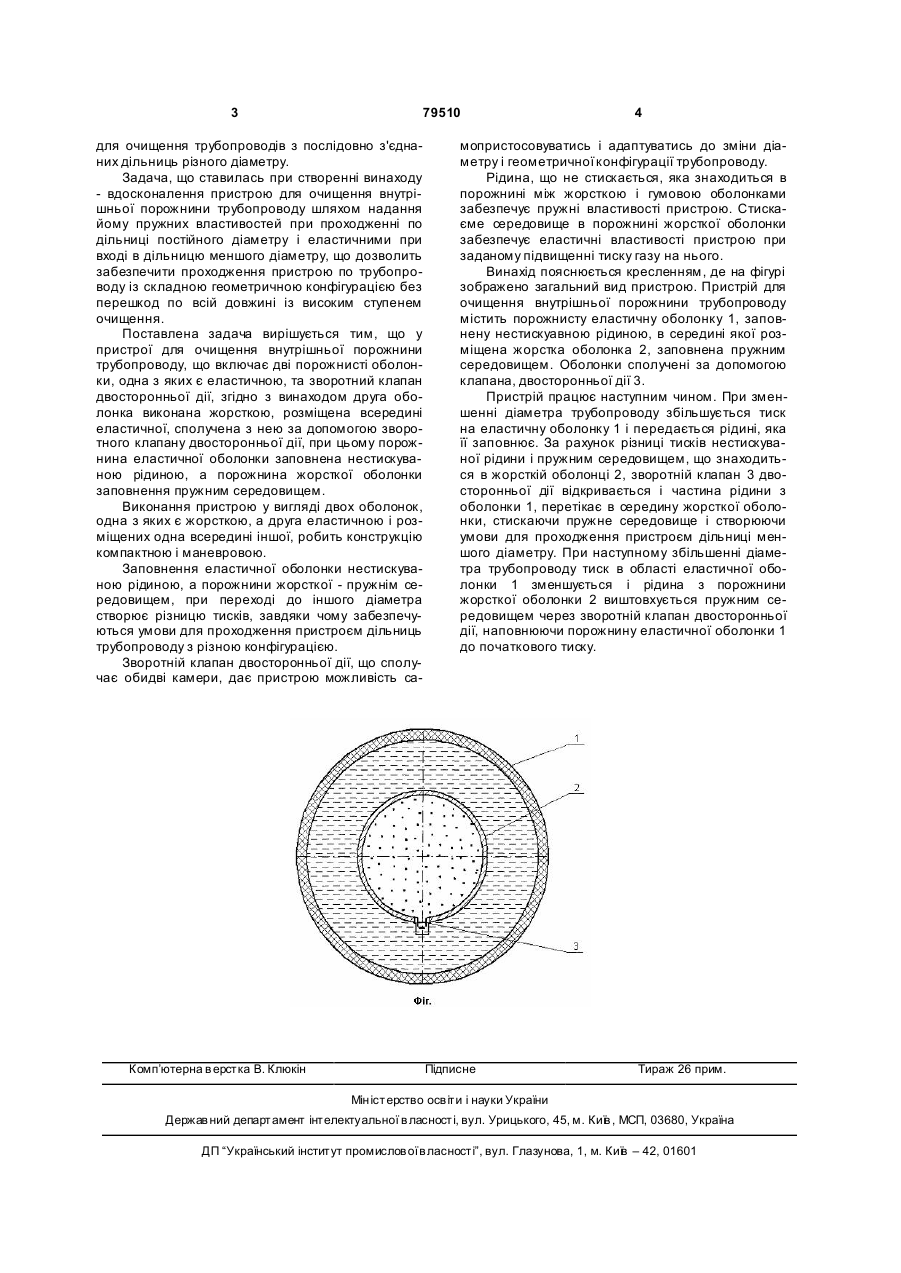

Пристрій для очищення внутрішньої порожнини трубопроводу, що включає дві порожнисті оболонки, одна з яких є еластичною, та зворотний клапан двосторонньої дії, який відрізняється тим, що друга оболонка виконана жорсткою, розміщена всередині еластичної та сполучена з нею за допомогою зворотного клапана двосторонньої дії, при цьому порожнина еластичної оболонки заповнена нестискуваною рідиною, а порожнина жорсткої пружним середовищем. (19) (21) a200504469 (22) 13.05.2005 (24) 25.06.2007 (46) 25.06.2007, Бюл. №9, 2007р. (72) Грудз Володимир Ярославович, Клов Андрій Костянтинович, Терефенко Роман Михайлович, Василишин Олег Ярославович (73) ІВАНО-ФРАНКІВСЬКИЙ НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ НАФТИ І Г АЗУ (56) SU 597442, B08B9/04, 15.03.1978 SU 422479, B08B9/04, 05.04.1974 UA 42771, B08B9/04, 31.08.1998 SU 1736643, B08B9/02, 30.05.1992 SU 860900, B08B9/04, 07.09.1981 3 79510 для очищення трубопроводів з послідовно з'єднаних дільниць різного діаметру. Задача, що ставилась при створенні винаходу - вдосконалення пристрою для очищення внутрішньої порожнини трубопроводу шляхом надання йому пружних властивостей при проходженні по дільниці постійного діаметру і еластичними при вході в дільницю меншого діаметру, що дозволить забезпечити проходження пристрою по трубопроводу із складною геометричною конфігурацією без перешкод по всій довжині із високим ступенем очищення. Поставлена задача вирішується тим, що у пристрої для очищення внутрішньої порожнини трубопроводу, що включає дві порожнисті оболонки, одна з яких є еластичною, та зворотний клапан двосторонньої дії, згідно з винаходом друга оболонка виконана жорсткою, розміщена всередині еластичної, сполучена з нею за допомогою зворотного клапану двосторонньої дії, при цьому порожнина еластичної оболонки заповнена нестискуваною рідиною, а порожнина жорсткої оболонки заповнення пружним середовищем. Виконання пристрою у вигляді двох оболонок, одна з яких є жорсткою, а друга еластичною і розміщених одна всередині іншої, робить конструкцію компактною і маневровою. Заповнення еластичної оболонки нестискуваною рідиною, а порожнини жорсткої - пружнім середовищем, при переході до іншого діаметра створює різницю тисків, завдяки чому забезпечуються умови для проходження пристроєм дільниць трубопроводу з різною конфігурацією. Зворотній клапан двосторонньої дії, що сполучає обидві камери, дає пристрою можливість са Комп’ютерна в ерстка В. Клюкін 4 мопристосовуватись і адаптуватись до зміни діаметру і геометричної конфігурації трубопроводу. Рідина, що не стискається, яка знаходиться в порожнині між жорсткою і гумовою оболонками забезпечує пружні властивості пристрою. Стискаєме середовище в порожнині жорсткої оболонки забезпечує еластичні властивості пристрою при заданому підвищенні тиску газу на нього. Винахід пояснюється кресленням, де на фігурі зображено загальний вид пристрою. Пристрій для очищення внутрішньої порожнини трубопроводу містить порожнисту еластичну оболонку 1, заповнену нестискуавною рідиною, в середині якої розміщена жорстка оболонка 2, заповнена пружним середовищем. Оболонки сполучені за допомогою клапана, двосторонньої дії 3. Пристрій працює наступним чином. При зменшенні діаметра трубопроводу збільшується тиск на еластичну оболонку 1 і передається рідині, яка її заповнює. За рахунок різниці тисків нестискуваної рідини і пружним середовищем, що знаходиться в жорсткій оболонці 2, зворотній клапан 3 двосторонньої дії відкривається і частина рідини з оболонки 1, перетікає в середину жорсткої оболонки, стискаючи пружне середовище і створюючи умови для проходження пристроєм дільниці меншого діаметру. При наступному збільшенні діаметра трубопроводу тиск в області еластичної оболонки 1 зменшується і рідина з порожнини жорсткої оболонки 2 виштовхується пружним середовищем через зворотній клапан двосторонньої дії, наповнюючи порожнину еластичної оболонки 1 до початкового тиску. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for cleaning of internal cavity of conduit
Автори англійськоюHrudz Volodymyr Yaroslavovych, Klov Andrii Kostiantynovych
Назва патенту російськоюУстройство для очистки внутренней полости трубопровода
Автори російськоюГрудз Владимир Ярославович, Клов Андрей Константинович
МПК / Мітки
МПК: B08B 9/04
Мітки: пристрій, трубопроводу, очищення, порожнини, внутрішньої
