Опускний колодязь

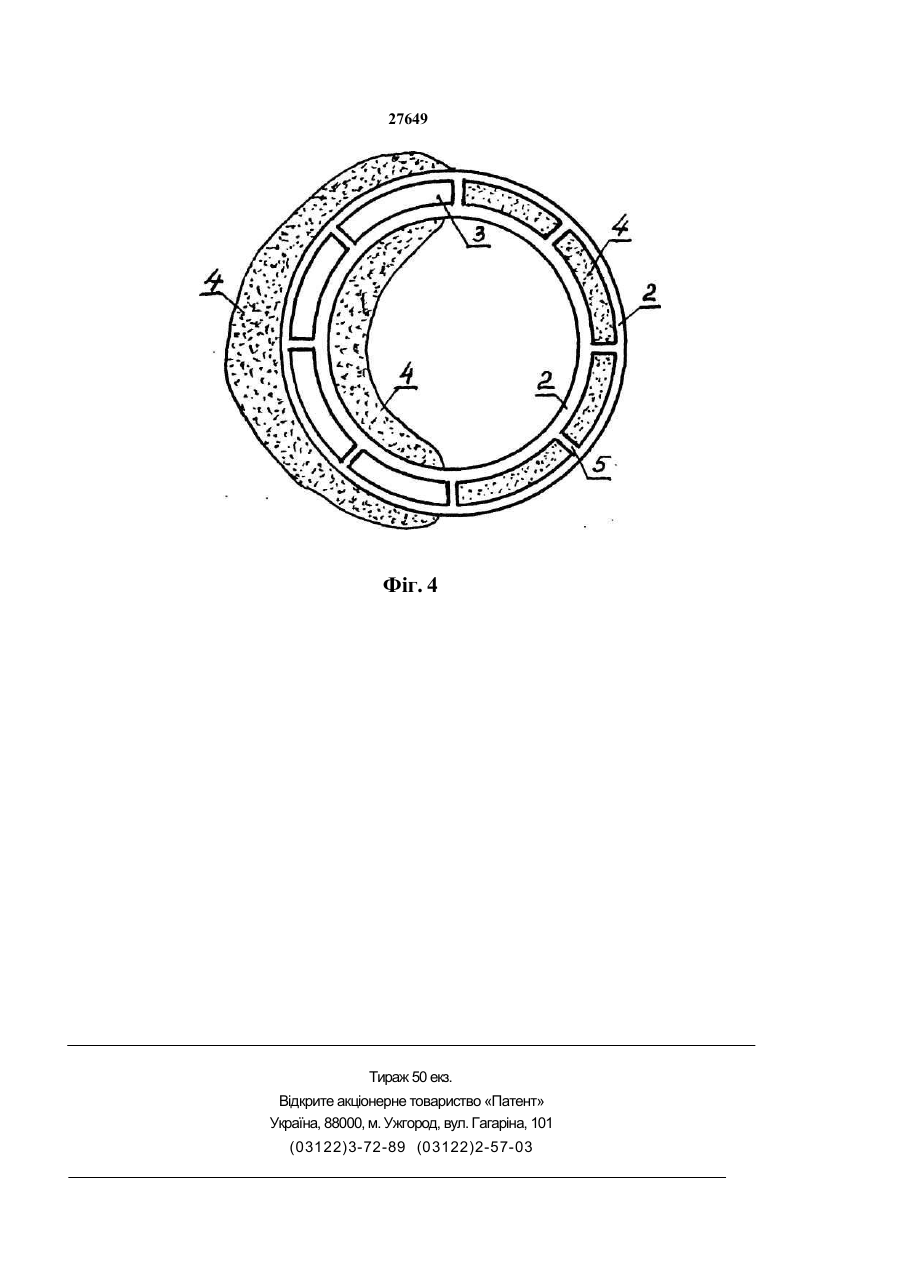

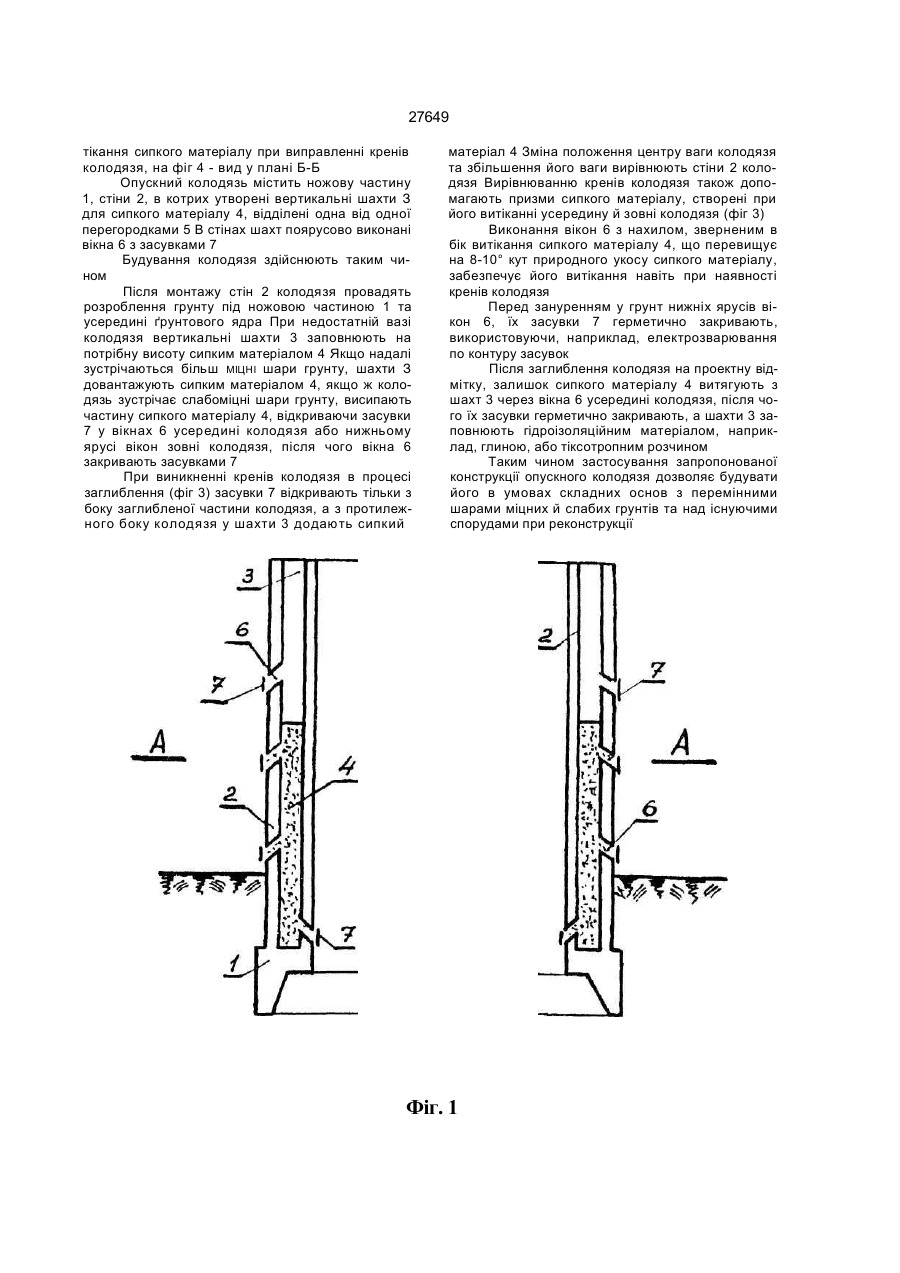

Опускний колодязь, що мае ножову частину та стіни, в яких утворені вертикальні шахти для сипкого матеріалу, що відділені одна від одної' перегородками, який відрізняється тим, що у стінах виконані поярусово розташовані вікна із засувками, причому нижній ярус розміщено всередині колодязя над ножовою частиною, а решта - ззовні, при цьому вікна виконані з нахилом у бік витікання сипкого матеріалу, що перевищує на 8-10° кут природного укосу сипкого матеріалу. Винахід відноситься до галузі будівництва й може бути використовуваний в умовах реконструкції при збудуванні підземних споруд над існуючими спорудами та комунікаціями, а також при наявності основ з перемінними шарами міцних та слабих грунтів. Найбільш близьким до рішення, що заявляється, є опускний колодязь, що включає ножову частину й стіни, виконані з порожнистих прямокутних блоків, утворюючих вертикальні шахти, відділені одна від одної перегородками й заповнюваними в процесі заглиблення сипким матеріалом [1]. Недоліком такої конструкції є неспроможність багаторазового регулювання ваги й положення центру ваги колодязя, що особливо важливо при реконструкції в процесі заглиблення колодязя над існуючою спорудою або комунікаціями та в складних умовах багатошарових підвалин. В основу винаходу поставлено завдання створення такої конструкції опускного колодязя, яка б дозволяла багаторазово регулювати вагу колодязя й положення центру ваги в процесі заглиблення, у залежності від напластувань грунтів, що дає можливість запобігання самодовільного заглиблення колодязя й усунення кренів та зависань колодязю. ВІДМІННИМИ ВІД прототипу ознаками є виконання у стінах поярусово розташованих вікон з засувками, нижній ярус котрих знаходиться усередині колодязя над ножовою частиною, а решта ярусів вікон розташована зовні колодязя. Вікна виконані з нахилом, зверненим у бік витікання сипкого матеріалу, що перевищує на 8-10° кут природного укосу сипкого матеріалу. Наявність у стінах колодязю вікон з засувками, розташованими поярусово, нижній ярус котрих знаходиться усередині колодязя над ножовою частиною, а решта - зовні колодязя, та виконання їх з нахилом дозволяє багаторазово регулювати вагу колодязю у залежності від умов заглиблення колодязя. Коли колодязь проходить міцний грунт, шахти колодязя заповнюють сипким матеріалом, збільшуючи при цьому вагу колодязю. При проходженні колодязем слабоміцних грунтів, щоб уникнути самодовільного заглиблення колодязя, відкривають засувки, сипкий матеріал висипається через вікна, вага колодязя зменшується. При виникненні кренів відкривають засувки найбільш заглибленої частини колодязя, сипкий матеріал висипається. З протилежного боку сипкий матеріал додається, центр ваги зміщується в бік менш заглибленої частини, колодязь вирівнюється. Виправленню кренів допомогають також призми сипкого матеріалу, що витікає з шахт. Таким чином, заявлені відмінні ознаки дають можливість змінювати вагу опускного колодязя та положення центру ваги при заглибленні його скрізь неоднакові напластування грунтів. На фіг. 1 зображений опускний колодязь, розріз по вертикальній осі; на фіг. 2 - розріз А-А горизонтальною площиною; на фіг. З - процес ви Поставлене завдання вирішується за рахунок того, що в опускному колодязі, що має ножову частину й стіни, у яких утворені вертикальні шахти для сипкого матеріалу, відділені одна від одної перегородками, у стінах виконані поярусово розташовані вікна з засувками, нижній ярус котрих розміщено над ножовою частиною усередині колодязя, а решта - зовні. Вікна виконані з нахилом, зверненим у бік витікання сипкого матеріалу. СІ О t CM 27649 тікання сипкого матеріалу при виправленні кренів колодязя, на фіг 4 - вид у плані Б-Б Опускний колодязь містить ножову частину 1, стіни 2, в котрих утворені вертикальні шахти З для сипкого матеріалу 4, відділені одна від одної перегородками 5 В стінах шахт поярусово виконані вікна 6 з засувками 7 Будування колодязя здійснюють таким чином Після монтажу стін 2 колодязя провадять розроблення грунту під ножовою частиною 1 та усередині ґрунтового ядра При недостатній вазі колодязя вертикальні шахти 3 заповнюють на потрібну висоту сипким матеріалом 4 Якщо надалі зустрічаються більш МІЦНІ шари грунту, шахти З довантажують сипким матеріалом 4, якщо ж колодязь зустрічає слабоміцні шари грунту, висипають частину сипкого матеріалу 4, відкриваючи засувки 7 у вікнах 6 усередині колодязя або нижньому ярусі вікон зовні колодязя, після чого вікна 6 закривають засувками 7 При виникненні кренів колодязя в процесі заглиблення (фіг 3) засувки 7 відкривають тільки з боку заглибленої частини колодязя, а з протилежного боку колодязя у шахти 3 додають сипкий матеріал 4 Зміна положення центру ваги колодязя та збільшення його ваги вирівнюють стіни 2 колодязя Вирівнюванню кренів колодязя також допомагають призми сипкого матеріалу, створені при його витіканні усередину й зовні колодязя (фіг 3) Виконання вікон 6 з нахилом, зверненим в бік витікання сипкого матеріалу 4, що перевищує на 8-10° кут природного укосу сипкого матеріалу, забезпечує його витікання навіть при наявності кренів колодязя Перед зануренням у грунт нижніх ярусів вікон 6, їх засувки 7 герметично закривають, використовуючи, наприклад, електрозварювання по контуру засувок Після заглиблення колодязя на проектну відмітку, залишок сипкого матеріалу 4 витягують з шахт 3 через вікна 6 усередині колодязя, після чого їх засувки герметично закривають, а шахти 3 заповнюють гідроізоляційним матеріалом, наприклад, глиною, або тіксотропним розчином Таким чином застосування запропонованої конструкції опускного колодязя дозволяє будувати його в умовах складних основ з перемінними шарами міцних й слабих грунтів та над існуючими спорудами при реконструкції Фіг. 1 Z -ИФ 6P91Z 27649 Фіг. 4 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
