Багаторічний календар

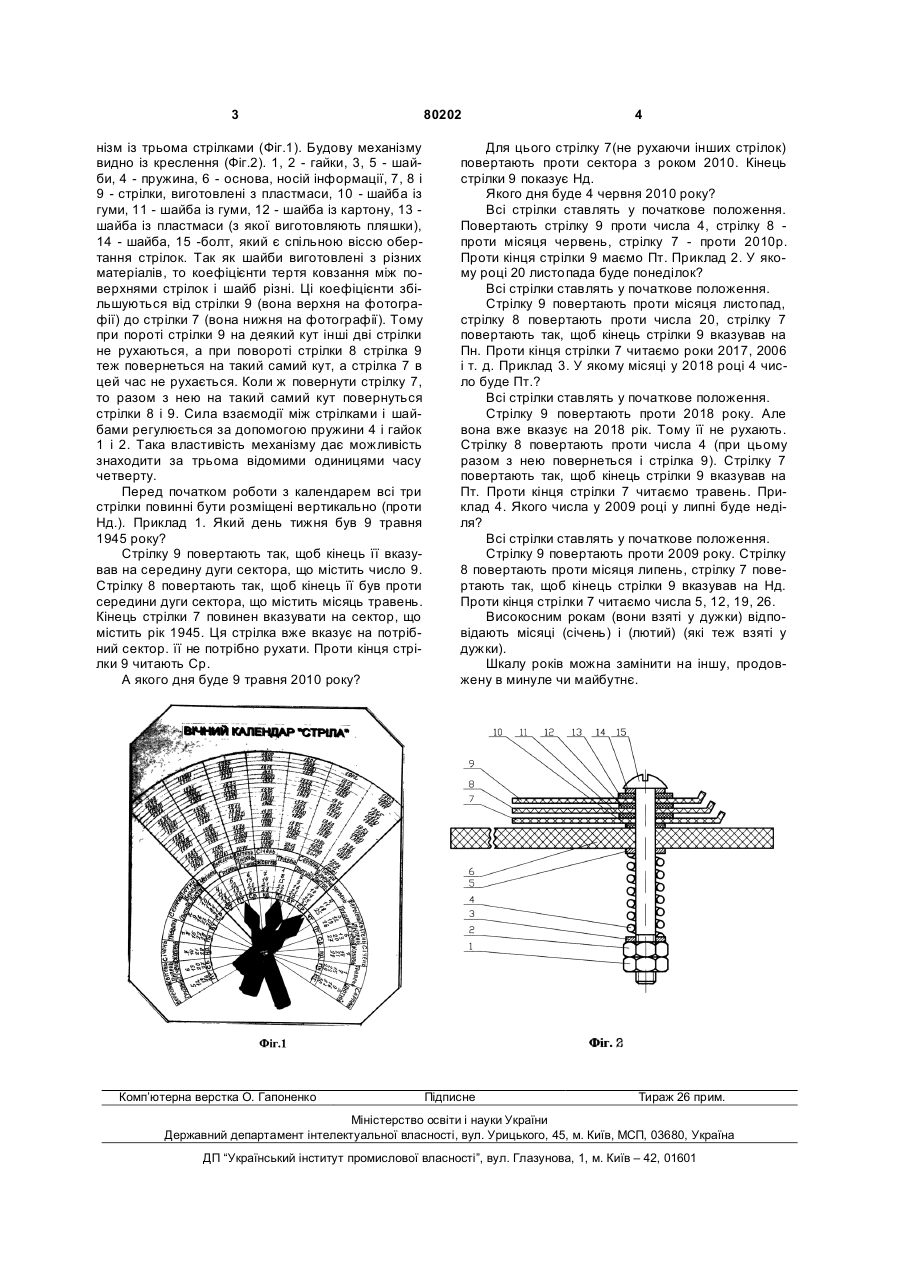

1. Багаторічний календар, що містить плоску основу, яка є носієм інформації, який відрізняється тим, що на основі закріплена вісь обертання, на якій розміщені одна над одною три стрілки, між 3 нізм із трьома стрілками (Фіг.1). Будову механізму видно із креслення (Фіг.2). 1, 2 - гайки, 3, 5 - шайби, 4 - пружина, 6 - основа, носій інформації, 7, 8 і 9 - стрілки, виготовлені з пластмаси, 10 - шайба із гуми, 11 - шайба із гуми, 12 - шайба із картону, 13 шайба із пластмаси (з якої виготовляють пляшки), 14 - шайба, 15 -болт, який є спільною віссю обертання стрілок. Так як шайби виготовлені з різних матеріалів, то коефіцієнти тертя ковзання між поверхнями стрілок і шайб різні. Ці коефіцієнти збільшуються від стрілки 9 (вона верхня на фотографії) до стрілки 7 (вона нижня на фотографії). Тому при пороті стрілки 9 на деякий кут інші дві стрілки не рухаються, а при повороті стрілки 8 стрілка 9 теж повернеться на такий самий кут, а стрілка 7 в цей час не рухається. Коли ж повернути стрілку 7, то разом з нею на такий самий кут повернуться стрілки 8 і 9. Сила взаємодії між стрілками і шайбами регулюється за допомогою пружини 4 і гайок 1 і 2. Така властивість механізму дає можливість знаходити за трьома відомими одиницями часу четверту. Перед початком роботи з календарем всі три стрілки повинні бути розміщені вертикально (проти Нд.). Приклад 1. Який день тижня був 9 травня 1945 року? Стрілку 9 повертають так, щоб кінець її вказував на середину дуги сектора, що містить число 9. Стрілку 8 повертають так, щоб кінець її був проти середини дуги сектора, що містить місяць травень. Кінець стрілки 7 повинен вказувати на сектор, що містить рік 1945. Ця стрілка вже вказує на потрібний сектор. її не потрібно рухати. Проти кінця стрілки 9 читають Ср. А якого дня буде 9 травня 2010 року? Комп’ютерна верстка О. Гапоненко 80202 4 Для цього стрілку 7(не рухаючи інших стрілок) повертають проти сектора з роком 2010. Кінець стрілки 9 показує Нд. Якого дня буде 4 червня 2010 року? Всі стрілки ставлять у початкове положення. Повертають стрілку 9 проти числа 4, стрілку 8 проти місяця червень, стрілку 7 - проти 2010р. Проти кінця стрілки 9 маємо Пт. Приклад 2. У якому році 20 листопада буде понеділок? Всі стрілки ставлять у початкове положення. Стрілку 9 повертають проти місяця листопад, стрілку 8 повертають проти числа 20, стрілку 7 повертають так, щоб кінець стрілки 9 вказував на Пн. Проти кінця стрілки 7 читаємо роки 2017, 2006 і т. д. Приклад 3. У якому місяці у 2018 році 4 число буде Пт.? Всі стрілки ставлять у початкове положення. Стрілку 9 повертають проти 2018 року. Але вона вже вказує на 2018 рік. Тому її не рухають. Стрілку 8 повертають проти числа 4 (при цьому разом з нею повернеться і стрілка 9). Стрілку 7 повертають так, щоб кінець стрілки 9 вказував на Пт. Проти кінця стрілки 7 читаємо травень. Приклад 4. Якого числа у 2009 році у липні буде неділя? Всі стрілки ставлять у початкове положення. Стрілку 9 повертають проти 2009 року. Стрілку 8 повертають проти місяця липень, стрілку 7 повертають так, щоб кінець стрілки 9 вказував на Нд. Проти кінця стрілки 7 читаємо числа 5, 12, 19, 26. Високосним рокам (вони взяті у дужки) відповідають місяці (січень) і (лютий) (які теж взяті у дужки). Шкалу років можна замінити на іншу, продовжену в минуле чи майбутнє. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
