Пристрій для пневмомасажу

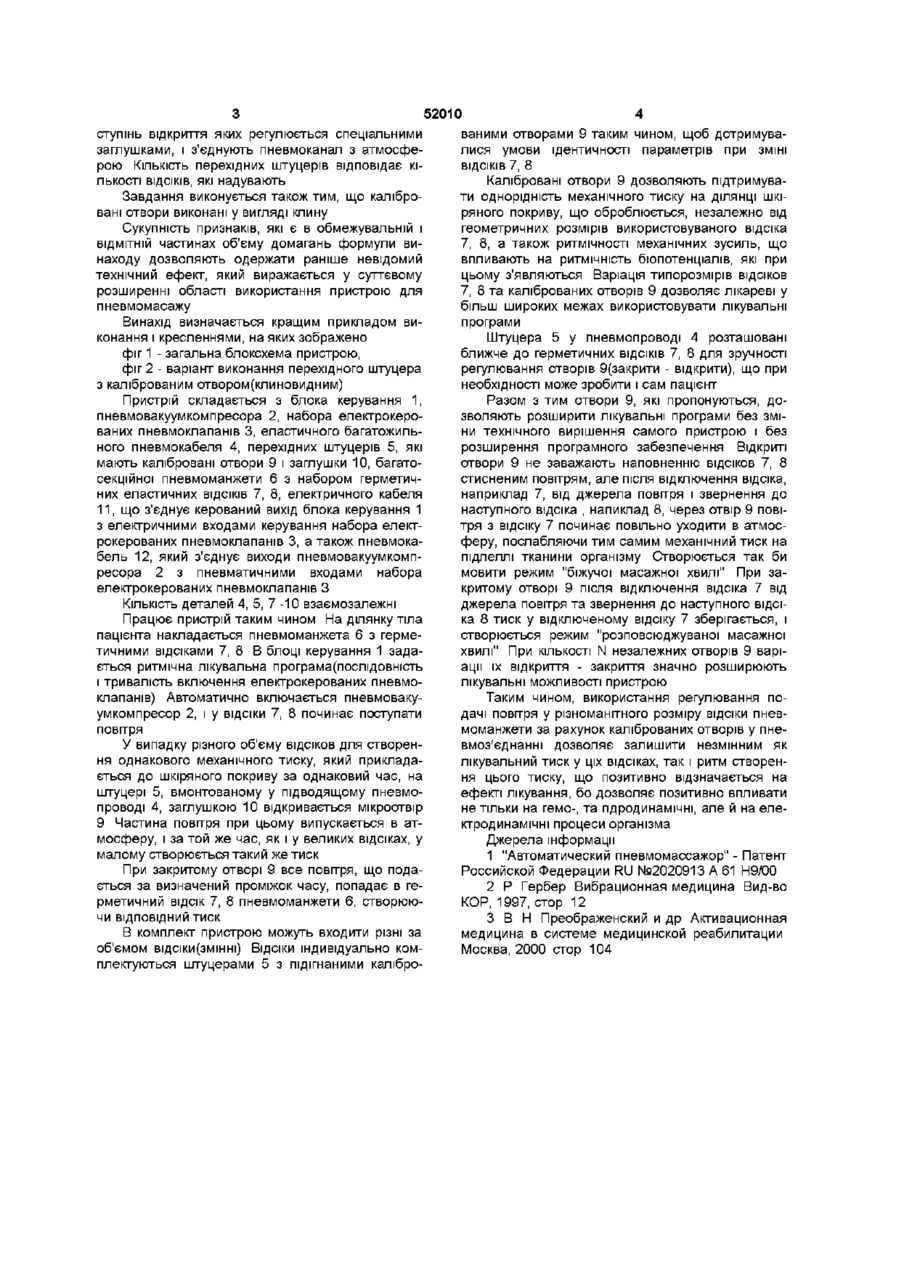

1 Пристрій для пневмомасажу, що містить пневмовакуумний компресор, блок керування, набір електрокерованих пневмоклапанів, пневмоманжету з вбудованими еластичними герметичними відсіками, який відрізняється тим, що виходи електрокерованих пневмоклапанів пневмошлангами з'єднані з входами перехідних штуцерів, виходи яких пневмошлангами з'єднані з входами еластичних герметичних ВІДСІКІВ, причому перехідні штуцери мають калібровані отвори, які з'єднують пневмоканал з атмосферою і ступінь відкриття яких регулюється спеціальними заглушками 2 Пристрій за п 1 , який відрізняється тим, що калібровані отвори виконані у вигляді клина 3 Пристрій за п 1, який відрізняється тим, що КІ Винахід відноситься до галузі медицини, зокрема фізіотерапії, і призначений для проведення пневмомасажу за допомогою приладу Відомий пристрій "Автоматический пневмомассажор", що містить пневмовакуумкомпрессор, блок керування, набір електрокерованих пневмоклапанів, пневмоманжету з вбудованими еластичними герметичними відсіками [1] Суть цього пристрою зводиться до введення в блок керування допоміжного вузла зміни довжини пневматичних імпульсів для окремих груп секцій, що надуваються, в залежності від їх об'єму, що дозволяє забезпечити рівномірність зжимання КІНЦІВОК незалежно від об'єму окремих секцій та індивідуальних особливостей пацієнта До недолікив подібного вирішення проблеми необхідно віднести наступне Зміна довжини пневматичних імпульсів для окремих груп секцій, що надуваються приводить к потері рівномірністи зжимання КІНЦІВОК у часі Мається на увазі, що пневматичний пристрій, діючи на організм, діє на рідинну систему організму, відтворюючи не тільки гідродинамічні характеристики, а й біоенергетичні характеристики - перемінний біопотенціал, який змушує працювати на волокна і колагени, які мають п єзоелектричні властивості" [2, стор 12] Збереження постійного тиску на тканини органа, який оброблюється, дозволяє як відгук одержувати однаковий біопотенціал, але зміна ритму тиску змінює частоту цього сигналу, що прирівнюється до "аритмії" біопотенціалу, який вимірюється при кардіографи Таким чином, для більш ефективного лікування необхідно підтримувати стабільними як механічні характеристики лікувальної дм, так і часові "Саме такий багаторівневий ПІДХІД найбільш ефективний для лікування пацієнта" [2, стор 23] Завданням винаходу, що пропонується, є як досягнення стабільності механічних параметрів лікувальної дії, яка прикладається до пацієнта, так і збереження лікувального ритму цієї дії для одночасної нормалізації гідродинамічних і елекричних процесів, які відбуваються в організмі людини Поставлене завдання досягається тим, що у пристрої для пневмомасажу, який має пневмовакуумкомпресор, блок керування, набір електрокерованих пневмоклапанів, пневмоманжету з вбудованими еластичними герметичними відсіками, виходи електрокерованих пневмоклапанів пневмошлангами з'єднані зі входами перехідних штуцерів, виходи яких, у свою чергу, пневмошлангами з'єднані зі входами еластичних герметичних ВІДСІКІВ, причому перехідні штуцери мають калібровані отвори виконані у вигляді кола або у вигляді клину, м'язи серця та ІНШІ М'ЯЗИ у визначеному ритмі При ЗОВНІШНІЙ механічній дії на шкіряний по крив людини змінюються і електричні процеси, які відбуваються в організмі "Електромагнітне поле, яке з'являється під дією фізичного тиску, впливає ЛЬКІСТЬ перехідних штуцерів відповідає КІЛЬКОСТІ ВІДСІКІВ, які надуваються о о ю 52010 ступінь відкриття яких регулюється спеціальними заглушками, і з'єднують пневмоканал з атмосферою КІЛЬКІСТЬ перехідних штуцерів відповідає КІЛЬКОСТІ ВІДСІКІВ, які надувають Завдання виконується також тим, що калібровані отвори виконані у вигляді клину Сукупність признаків, які є в обмежувальній і ВІДМІТНІЙ частинах об'єму домагань формули винаходу дозволяють одержати раніше невідомий технічний ефект, який виражається у суттєвому розширенні області використання пристрою для пневмомасажу Винахід визначається кращим прикладом виконання і кресленнями, на яких зображено фіг 1 - загальна блоксхема пристрою, фіг 2 - варіант виконання перехідного штуцера з каліброваним отвором(клиновидним) Пристрій складається з блока керування 1, пневмовакуумкомпресора 2, набора електрокерованих пневмоклапанів 3, еластичного багатожильного пневмокабеля 4, перехідних штуцерів 5, які мають калібровані отвори 9 і заглушки 10, багатосекційної пневмоманжети 6 з набором герметичних еластичних ВІДСІКІВ 7, 8, електричного кабеля 11, що з'єднує керований вихід блока керування 1 з електричними входами керування набора електрокерованих пневмоклапанів 3, а також пневмокабель 12, який з'єднує виходи пневмовакуумкомпресора 2 з пневматичними входами набора електрокерованих пневмоклапанів З КІЛЬКІСТЬ деталей 4, 5, 7-10 взаємозалежні Працює пристрій таким чином На ділянку тіла пацієнта накладається пневмоманжета 6 з герметичними відсіками 7, 8 В блоці керування 1 задається ритмічна лікувальна програма(послідовність і тривалість включення електрокерованих пневмоклапанів) Автоматично включається пневмовакуумкомпресор 2, і у ВІДСІКИ 7, 8 починає поступати повітря У випадку різного об'єму ВІДСІКОВ для створення однакового механічного тиску, який прикладається до шкіряного покриву за однаковий час, на штуцері 5, вмонтованому у підводящому пневмопроводі 4, заглушкою 10 відкривається мікроотвір 9 Частина повітря при цьому випускається в атмосферу, і за той же час, як і у великих відсіках, у малому створюється такий же тиск При закритому отворі 9 все повітря, що подається за визначений проміжок часу, попадає в герметичний ВІДСІК 7, 8 пневмоманжети 6, створюючи ВІДПОВІДНИЙ тиск В комплект пристрою можуть входити різні за об'ємом ВІДСІКИ(ЗМІННІ) ВІДСІКИ індивідуально ком плектуються штуцерами 5 з підігнаними калібро ваними отворами 9 таким чином, щоб дотримувалися умови ідентичності параметрів при ЗМІНІ В І Д С І К І В 7, 8 Калібровані отвори 9 дозволяють підтримувати однорідність механічного тиску на ДІЛЯНЦІ шкіряного покриву, що оброблюється, незалежно від геометричних розмірів використовуваного відсіка 7, 8, а також ритмічності механічних зусиль, що впливають на ритмічність біопотенціалів, які при цьому з'являються Варіація типорозмірів ВІДСІКОВ 7, 8 та каліброваних отворів 9 дозволяє лікареві у більш широких межах використовувати лікувальні програми Штуцера 5 у пневмопровод і 4 розташовані ближче до герметичних ВІДСІКІВ 7, 8 для зручності регулювання отворів 9(закрити - відкрити), що при необхідності може зробити і сам пацієнт Разом з тим отвори 9, які пропонуються, дозволяють розширити лікувальні програми без зміни технічного вирішення самого пристрою і без розширення програмного забезпечення Відкриті отвори 9 не заважають наповненню ВІДСІКОВ 7, 8 стисненим повітрям, але після відключення відсіка, наприклад 7, від джерела повітря і звернення до наступного відсіка , напиклад 8, через отвір 9 повітря з відсіку 7 починає повільно уходити в атмосферу, послабляючи тим самим механічний тиск на підлеллі тканини організму Створюється так би мовити режим "біжучої масажної хвилі" При закритому отворі 9 після відключення відсіка 7 від джерела повітря та звернення до наступного відсіка 8 тиск у відключеному відсіку 7 зберігається, і створюється режим "розповсюджуваної масажної хвилі" При КІЛЬКОСТІ N незалежних отворів 9 варіації їх відкриття - закриття значно розширюють лікувальні можливості пристрою Таким чином, використання регулювання подачі повітря у різноманітного розміру ВІДСІКИ пневмоманжети за рахунок каліброваних отворів у пневмоз'єднанні дозволяє залишити незмінним як лікувальний тиск у ціх відсіках, так і ритм створення цього тиску, що позитивно відзначається на ефекті лікування, бо дозволяє позитивно впливати не тільки на гемо-, та гідродинамічні, але й на електродинамічні процеси організма Джерела інформації 1 "Автоматический пневмомассажор" - Патент Российской Федерации RU №2020913 А 61 Н9/00 2 Р Гербер Вибрационная медицина Вид-во КОР, 1997, стор 12 3 В Н Преображенский и др Активационная медицина в системе медицинской реабилитации Москва, 2000 crop 104 52010 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
