Бинтувальна стрічка для опресування заготовки гумового виробу трубної форми

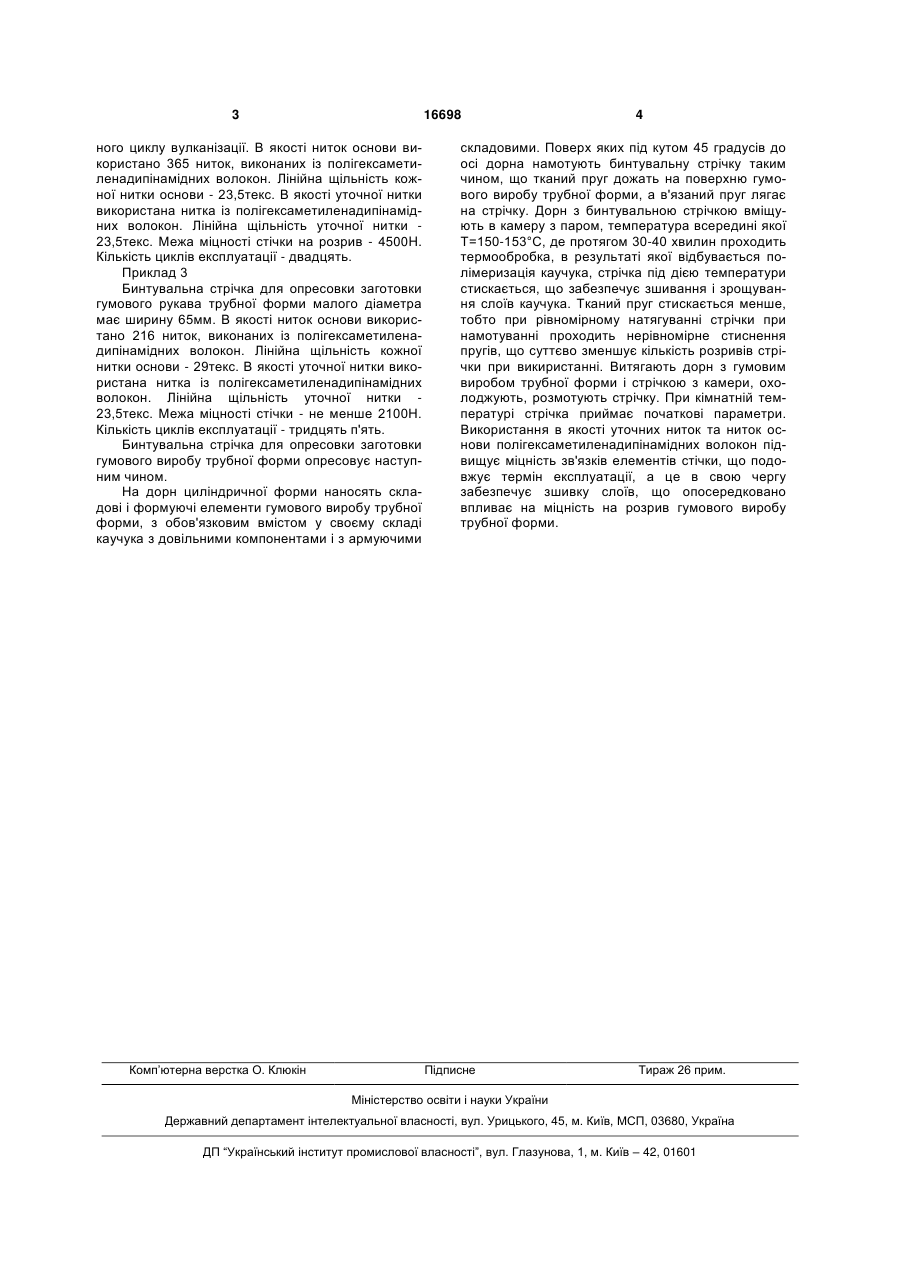

Бинтувальна стрічка для опресування заготовки гумового виробу трубної форми, що включає 3 16698 ного циклу вулканізації. В якості ниток основи використано 365 ниток, виконаних із полігексаметиленадипінамідних волокон. Лінійна щільність кожної нитки основи - 23,5текс. В якості уточної нитки використана нитка із полігексаметиленадипінамідних волокон. Лінійна щільність уточної нитки 23,5текс. Межа міцності стічки на розрив - 4500H. Кількість циклів експлуатації - двадцять. Приклад 3 Бинтувальна стрічка для опресовки заготовки гумового рукава трубної форми малого діаметра має ширину 65мм. В якості ниток основи використано 216 ниток, виконаних із полігексаметиленадипінамідних волокон. Лінійна щільність кожної нитки основи - 29текс. В якості уточної нитки використана нитка із полігексаметиленадипінамідних волокон. Лінійна щільність уточної нитки 23,5текс. Межа міцності стічки - не менше 2100H. Кількість циклів експлуатації - тридцять п'ять. Бинтувальна стрічка для опресовки заготовки гумового виробу трубної форми опресовує наступним чином. На дорн циліндричної форми наносять складові і формуючі елементи гумового виробу трубної форми, з обов'язковим вмістом у своєму складі каучука з довільними компонентами і з армуючими Комп’ютерна верстка О. Клюкін 4 складовими. Поверх яких під кутом 45 градусів до осі дорна намотують бинтувальну стрічку таким чином, що тканий пруг дожать на поверхню гумового виробу трубної форми, а в'язаний пруг лягає на стрічку. Дорн з бинтувальною стрічкою вміщують в камеру з паром, температура всередині якої Т=150-153°С, де протягом 30-40 хвилин проходить термообробка, в результаті якої відбувається полімеризація каучука, стрічка під дією температури стискається, що забезпечує зшивання і зрощування слоїв каучука. Тканий пруг стискається менше, тобто при рівномірному натягуванні стрічки при намотуванні проходить нерівномірне стиснення пругів, що суттєво зменшує кількість розривів стрічки при викиристанні. Витягають дорн з гумовим виробом трубної форми і стрічкою з камери, охолоджують, розмотують стрічку. При кімнатній температурі стрічка приймає початкові параметри. Використання в якості уточних ниток та ниток основи полігексаметиленадипінамідних волокон підвищує міцність зв'язків елементів стічки, що подовжує термін експлуатації, а це в свою чергу забезпечує зшивку слоїв, що опосередковано впливає на міцність на розрив гумового виробу трубної форми. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
