Пломба недоторканності “блок”
Формула / Реферат

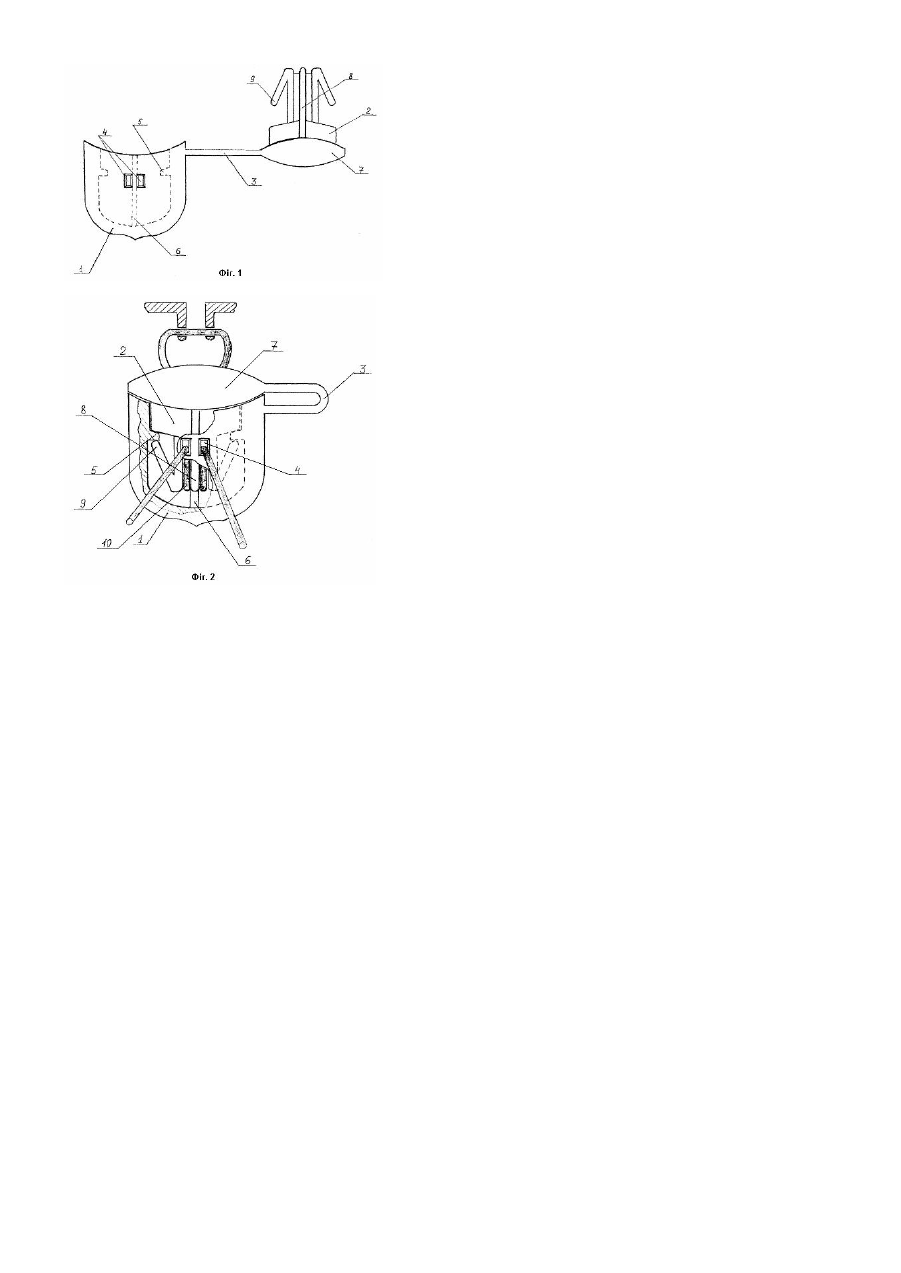

Пломба недоторканності, що містить корпус з пломбувальним матеріалом, отворами для пропускання дроту і порожниною для полегшення роздавлювання пломбуючого матеріалу, яка відрізняється тим, що корпус виконано щитоподібним з двома поперечними, симетрично розташованими, співвісними наскрізними отворами і порожниною для введення якоря, причому у порожнині виконані внутрішні симетричні запірні виступи для взаємодії з якорем, що складається з кришки, від якої у нижній частині відходить Ж-подібний у поперечному розрізі пуансон із двома V-подібними пружними лапками, симетрично розміщеними зліва та справа, а кришка якоря з’єднана з корпусом гнучкою перемичкою.
Текст
Корисна модель відноситься до техніки контролю недоторканості, переважно контролю об'єктів підвищеної безпеки, вимірювальних пристроїв, тари, маркованих виробів, тощо. Безпека, контроль та зберігання підконтрольних об'єктів, здійснюються шляхом пломбування доступу до об'єкту або його функцій, встановленням відсутності слідів впливу на тіло пломби, руху дроту /нитки/ після пломбування. Потреба у випуску та застосуванні пломб визначається як масова. Конструкції, матеріли пломб, їх дроти, троси визначаються різними технічними вимогами до тари та приладів, які контролюються пломбуванням. Відома традиційна "Пломба свинцева "ДСТУ 2803-94" [Офіційне видання Держстандарту України, Київ 1994], що включає круглий корпус з двома отворами для пропускання дроту або нитки і порожниною для полегшення чавлення пломбуючого матеріалу, наприклад, свинцю, бітуму, то що, для перетискання руху дротів, ниток. Згадане вимагає пресових знарядь, що одночасно наносять на візуально вигідну поверхню пломби службові і розрізняльні контрольно-ідентифікаційні позначення. Візуально навантажена поверхня такої пломби обмежена розмірами, і при нанесенні знаків вимагає відповідної до матеріалу те хнології. Пристрій вимагає також затрат пломбових матеріалів, додаткового устаткування тиску для якісного нанесення знаків. Задачею корисної моделі є створення дешевої уніфікованої пломби, що поєднує спрощені можливості маркування та індикації з гарантією затискання дротів, шляхом їх перегину всередині корпусу. Завдання удосконалення відомих пломб досягається за допомогою конструктивної переробки пломби, внаслідок чого спрощується пломбування та контроль недоторканості. Пропонується пломба, схематичне зображення виду спереду якої зображено на фіг. 1, а схематичний вид її у зборі, у частковому перетині, зображено на фіг. 2, де : Корпус - 1 Якір - 2 Перемичка - 3 Отвори - 4 Виступи зачепів - 5 Канавка - 6 Кришка якоря - 7 Пуансон - 8 Лапки якоря - 9 Дріт - 10 Конструкція пломби, що ілюструється фіг. 1, виконана з прозорої пластмаси, містить корпус /1/ та якір /2/, з'єднані між собою гнучкою перемичкою /3/, товщина якої достатня для спротиву випадковим силовим навантаженням, при цьому корпус пломби зовні виконують щитоподібним, з ввігнутим дугоподібним верхнім краєм і заокругленими кутами у нижній частині. Корпус має всередині "U"- подібну порожнину, на лицьових стінках якої, на відстані 1/3 від верхнього краю корпусу, симетрично розташовані два поперечні, наскрізні отвори /4/ прямокутної форми, розміри яких більші від діаметру дроту, нитки або тросу. На внутрішніх бокових стінках корпусу зліва та справа виконані два симетричні запорні виступи /5/ прямокутної форми. Передня стінка корпусу має всередині на глибину порожнини вертикальну канавку /6/, ширина і глибина якої відповідають діаметру дротів, ниток, то що. Якір пломби /2/ складається з еліптичної кришки /7/, від якої у нижній частині відходить "Ж"- подібний у поперечному розрізі пуансон /8/ із двома "V"- подібними пружними лапками /9/, симетрично розміщеними зліва та справа. Принцип роботи пристрою пояснюється фіг. 2. При використанні заявленої пломби дріт, нитка або трос /10/, пропущені через вушка контрольованого об'єкту, просувають через передні і задні отвори /4/ корпусу розкритої пломби, так, щоб утворилась контрольована петля, два кінці якої виходили б через отвори /4/ на передню стінку корпусу. При введенні якоря /2/ в корпус пломби, дві поперечні ділянки дроту або тросу /10/ захоплюються торцем пуансона, попадають у канавки пуансона і під час руху вниз пуансону /8/, протягуються всередину корпуса, формуючи чотири перегини дроту. Опустившись до запорних виступів /5/ якір заклацується пружними лапками /9/ в упори, надійно фіксуючи якір і дріт /10/ у корпусі пломби, як показано на фіг. 2. Таким чином, вхідні і вихідні отвори пломби закриваються пуансоном, унеможливлюючи зовнішній доступ до дротів та їх небажане зловмисне переміщення. Цілісність пломби оцінюється за такими параметрами: - щільність фіксації дротів (щодо відсутності проковзування у тілі пломби), яка перевіряється шляхом прикладання зусиль до вільних кінців дроту, і щільність фіксації якоря у корпусі, яка перевіряється прикладанням зусиль до його кришки; - наявність неушкоджених елементів пломби (корпуса, перемички, якоря, лапок та фіксуючих виступів), яка перевіряється візуальним оглядом пломби. Цілісність елементів заявленої пломби, взаємодія та фіксація її елементів, легко спостерігається візуально через прозорий корпус. Промислова придатність пропонованої пломби доводиться простотою конструкції, технологічністю пресування, випробуваннями дослідних зразків у реальних умовах пломбування.
ДивитисяДодаткова інформація
Назва патенту англійськоюSeal "blok" for preventing unauthorized access to an object
Назва патенту російськоюПломба "блок" для предотвращения неразрешенного доступа к объекту
МПК / Мітки
МПК: F17C 1/00, G09F 3/03, E05B 65/12
Мітки: пломба, недоторканності, блок
