Заглибний теплообмінний апарат енергетичної установки морського технічного засобу

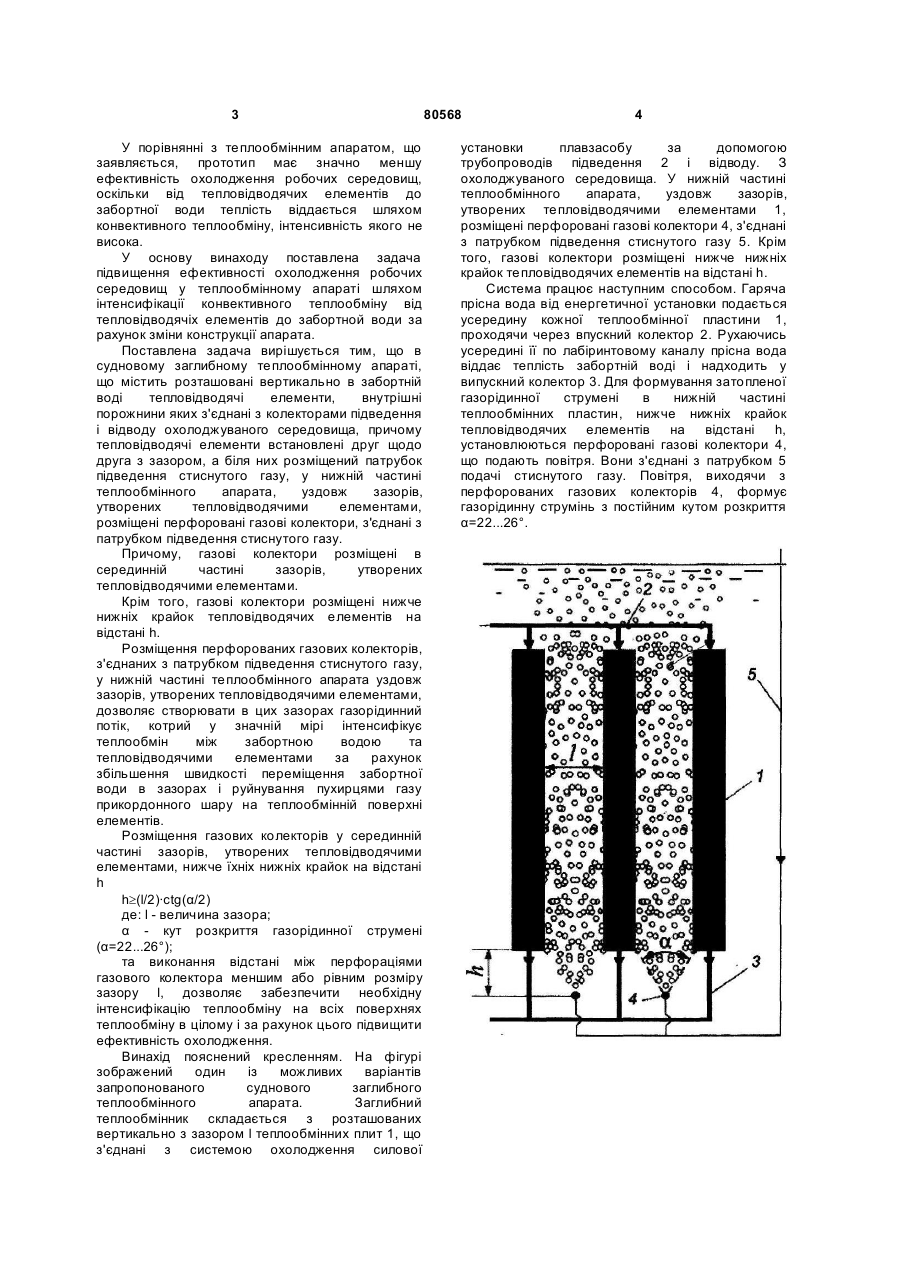

1. Заглибний теплообмінний апарат, що містить розташовані вертикально в забортній воді тепловідвідні елементи, внутрішні порожнини яких з'єднані з колекторами підведення і відводу охолоджуваного середовища, причому тепловідвідні елементи установлені один до одного з зазором, а біля них розміщений патрубок C2 2 (19) 1 3 У порівнянні з теплообмінним апаратом, що заявляється, прототип має значно меншу ефективність охолодження робочих середовищ, оскільки від тепловідводячих елементів до забортної води теплість віддається шляхом конвективного теплообміну, інтенсивність якого не висока. У основу винаходу поставлена задача підвищення ефективності охолодження робочих середовищ у теплообмінному апараті шляхом інтенсифікації конвективного теплообміну від тепловідводячіх елементів до забортной води за рахунок зміни конструкції апарата. Поставлена задача вирішується тим, що в судновому заглибному теплообмінному апараті, що містить розташовані вертикально в забортній воді тепловідводячі елементи, внутрішні порожнини яких з'єднані з колекторами підведення і відводу охолоджуваного середовища, причому тепловідводячі елементи встановлені друг щодо друга з зазором, а біля них розміщений патрубок підведення стиснутого газу, у нижній частині теплообмінного апарата, уздовж зазорів, утворених тепловідводячими елементами, розміщені перфоровані газові колектори, з'єднані з патрубком підведення стиснутого газу. Причому, газові колектори розміщені в серединній частині зазорів, утворених тепловідводячими елементами. Крім того, газові колектори розміщені нижче нижніх крайок тепловідводячих елементів на відстані h. Розміщення перфорованих газових колекторів, з'єднаних з патрубком підведення стиснутого газу, у нижній частині теплообмінного апарата уздовж зазорів, утворених тепловідводячими елементами, дозволяє створювати в цих зазорах газорідинний потік, котрий у значній мірі інтенсифікує теплообмін між забортною водою та тепловідводячими елементами за рахунок збільшення швидкості переміщення забортної води в зазорах і руйнування пухирцями газу прикордонного шару на теплообмінній поверхні елементів. Розміщення газових колекторів у серединній частині зазорів, утворених тепловідводячими елементами, нижче їхніх нижніх крайок на відстані h h³(l/2)·ctg(α/2) де: l - величина зазора; α - кут розкриття газорідинної струмені (α=22...26°); та виконання відстані між перфораціями газового колектора меншим або рівним розміру зазору l, дозволяє забезпечити необхідну інтенсифікацію теплообміну на всіх поверхнях теплообміну в цілому і за рахунок цього підвищити ефективність охолодження. Винахід пояснений кресленням. На фігурі зображений один із можливих варіантів запропонованого суднового заглибного теплообмінного апарата. Заглибний теплообмінник складається з розташованих вертикально з зазором l теплообмінних плит 1, що з'єднані з системою охолодження силової 80568 4 установки плавзасобу за допомогою трубопроводів підведення 2 і відводу. З охолоджуваного середовища. У нижній частині теплообмінного апарата, уздовж зазорів, утворених тепловідводячими елементами 1, розміщені перфоровані газові колектори 4, з'єднані з патрубком підведення стиснутого газу 5. Крім того, газові колектори розміщені нижче нижніх крайок тепловідводячих елементів на відстані h. Система працює наступним способом. Гаряча прісна вода від енергетичної установки подається усередину кожної теплообмінної пластини 1, проходячи через впускний колектор 2. Рухаючись усередині її по лабіринтовому каналу прісна вода віддає теплість забортній воді і надходить у випускний колектор 3. Для формування затопленої газорідинної струмені в нижній частині теплообмінних пластин, нижче нижніх крайок тепловідводячих елементів на відстані h, установлюються перфоровані газові колектори 4, що подають повітря. Вони з'єднані з патрубком 5 подачі стиснутого газу. Повітря, виходячи з перфорованих газових колекторів 4, формує газорідинну струмінь з постійним кутом розкриття α=22...26°.
