F23R 3/04 — Повітропідвідні пристрої

Номер патенту: 109245

Опубліковано: 27.07.2015

Автори: Танакі Косуке, Дора Ясусі, Огата Масахіро

МПК: F23R 3/04, F23D 14/18, F02C 7/22, F23R 3/16 ...

Мітки: стабілізації, пристрій, швидкості, газу, потоку, розподілу

Формула / Реферат:

1. Пристрій для стабілізації розподілу швидкості потоку паливного газу, що подається в каталітичну камеру згоряння, яка міститьвирівнювальну лопатку і вирівнювальну пластину, які розташовані у впускній камері каталітичної камери згоряння,впускну камеру, що має поперечний переріз круглої форми і містить впускний отвір, який виконаний з можливістю впуску паливного газу в радіальному напрямку, і випускний отвір, через який...

Номер патенту: 83105

Опубліковано: 27.08.2013

Автори: Козел Дмитро Вікторович, Шевчук Ігор Володимирович, Гусев Володимир Миколайович, Анисімов Сергій Миколайович, Абакун Валентина Іванівна, Кравченко Ігор Федорович

МПК: F23R 3/04, F23R 3/26, F02C 7/20, F02C 7/18 ...

Мітки: камери, двигуна, дифузний, згоряння, газотурбінного, пристрій, кільцевої, вхідний

Формула / Реферат:

1. Вхідний дифузний пристрій кільцевої камери згоряння газотурбінного двигуна, розміщений у корпусі камери згоряння за напрямним апаратом компресора, з послідовно розміщеними перед жаровою трубою оболонками преддифузора плавного розширення і далі дифузором, взаємопов'язаним з обтічником повітрозабірника, між якими утворена порожнина розширення, причому оболонки обтічника взаємопов'язані з оболонками фронтового пристрою жарової труби з...

Номер патенту: 84262

Опубліковано: 10.10.2008

Автори: Корт Тьєррі, Бабьоф Себастьєн, Паж Алєн, Рош Жак

МПК: F02C 7/12, F02K 1/28, F02K 3/00 ...

Мітки: двигун, авіаційний, газотурбінний

Формула / Реферат:

1. Авіаційний газотурбінний двигун, що містить дифузор (2), розміщений перед форсажною камерою й обмежений обшивкою змішування (3) потоків, що розташовується всередині кожуха (4), причому між згаданим кожухом і згаданою обшивкою змішування потоків є кільцевий канал (5), призначений для руху вторинного холодного потоку, передні за потоком паливні інжектори (6), що розташовані на вході у згаданий дифузор (2), і стабілізатори полум'я (7), що...

Номер патенту: 75945

Опубліковано: 15.06.2006

Автори: Крижановський Юрій Володимирович, Крижановський Володимир Миколайович

МПК: F23R 3/04, F23R 3/02

Мітки: газотурбінної, установки, згоряння, камера

Формула / Реферат:

1. Камера згоряння газотурбінної установки, що складається з одного чи декількох кільцевих концентричних паливоспалюючих модулів, які мають свої регульовані підведення газу, яка відрізняється тим, що кожний модуль має фронтовий пристрій і жарову трубу, причому жарові труби модулів знаходяться у спільному кожусі камери згоряння, частина якого знаходиться за жаровими трубами модулів та являє собою спільний для всіх модулів змішувач.2....

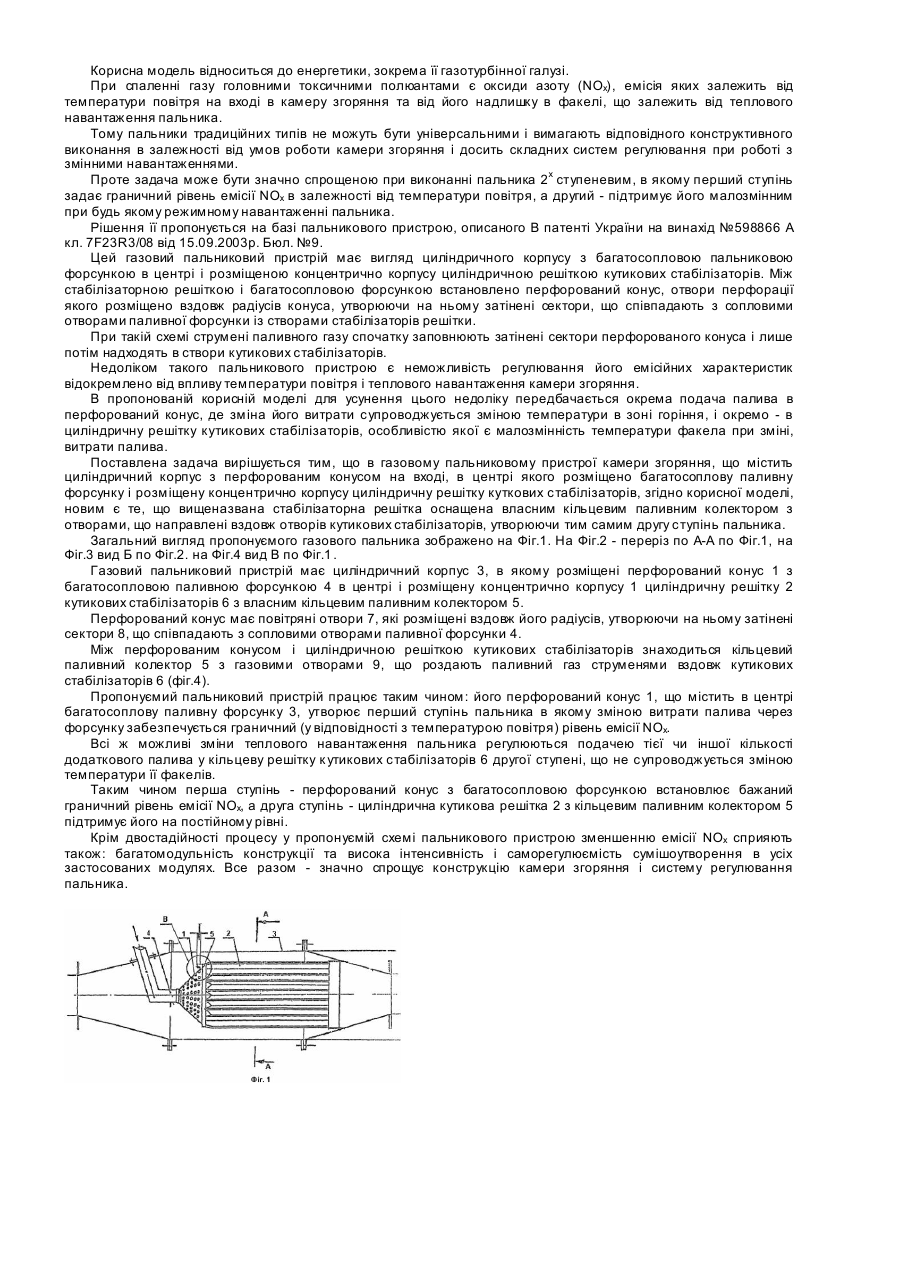

Номер патенту: 8595

Опубліковано: 15.08.2005

Автори: Шевченко Олександр Михайлович, Ольховська Ніна Миколаівна, Христич Володимир Олександрович

МПК: F23R 3/04

Мітки: камери, пальниковий, згоряння, пристрій, газовий

Формула / Реферат:

Газовий пальниковий пристрій камери згоряння, що містить циліндричний корпус з перфорованим конусом на вході, в центрі якого розміщено багатосоплову паливну форсунку і розміщену концентрично корпусу циліндричну решітку кутикових стабілізаторів, який відрізняється тим, що вищеназвана решітка оснащена власним кільцевим паливним колектором з отворами, що направлені вздовж отворів кутикових стабілізаторів, утворюючи тим самим другий ступінь...

Номер патенту: 7783

Опубліковано: 15.07.2005

Автори: Булат Анатолій Федорович, Слободянникова Інна Леонідівна, Чемеріс Ігор Федорович, Возіянов Віктор Степанович

МПК: F15B 21/00, F23R 3/04, G01L 27/00 ...

Мітки: потоків, повітряних, пульсуючих, створення, шаром, топці, пристрій, киплячим

Формула / Реферат:

Пристрій для створення пульсуючих повітряних потоків у топці з киплячим шаром, що містить циліндричний корпус із вхідним і вихідними каналами, в якому співвісно розміщені три диски, один з яких, нерухомий, зв'язаний з корпусом, другий, обертовий, зв'язаний з привідним валом, а третій, регулювальний, кінематично з'єднаний з поворотним механізмом, який відрізняється тим, що корпус забезпечений додатковим вхідним каналом, при цьому вхідні...

Номер патенту: 59866

Опубліковано: 15.09.2003

Автори: Шевченко Олександр Михайлович, Христич Володимир Олександрович, Ольховська Ніна Миколаївна

МПК: F23R 3/04

Мітки: газовий, пристрій, пальниковий

Формула / Реферат:

Газовий пальниковий пристрій, що містить циліндричний корпус з багатосопловою паливною форсункою в центрі і розміщену концентрично корпусу циліндричну решітку кутикових стабілізаторів, який відрізняється тим, що між циліндричною решіткою кутикових стабілізаторів і багатосопловою форсункою встановлено перфорований конус, отвори перфорації якого розміщено вздовж радіусів конуса, утворючи на ньому затінені сектори, що співпадають з сопловими...

Номер патенту: 50433

Опубліковано: 15.10.2002

Автори: Шевченко Олександр Михайлович, Христич Володимир Олександрович

МПК: F23R 3/04

Мітки: полуменева, згоряння, газотурбінної, труба, камери

Формула / Реферат:

Полуменева труба газотурбінної камери згоряння, що містить зовнішню перфоровану стінку та внутрішню гофровану стінку, що складається із окремих кільцевих секцій, яка відрізняється тим, що в гофрах виконані бокові отвори та між секціями встановлені кільцеві перегородки.

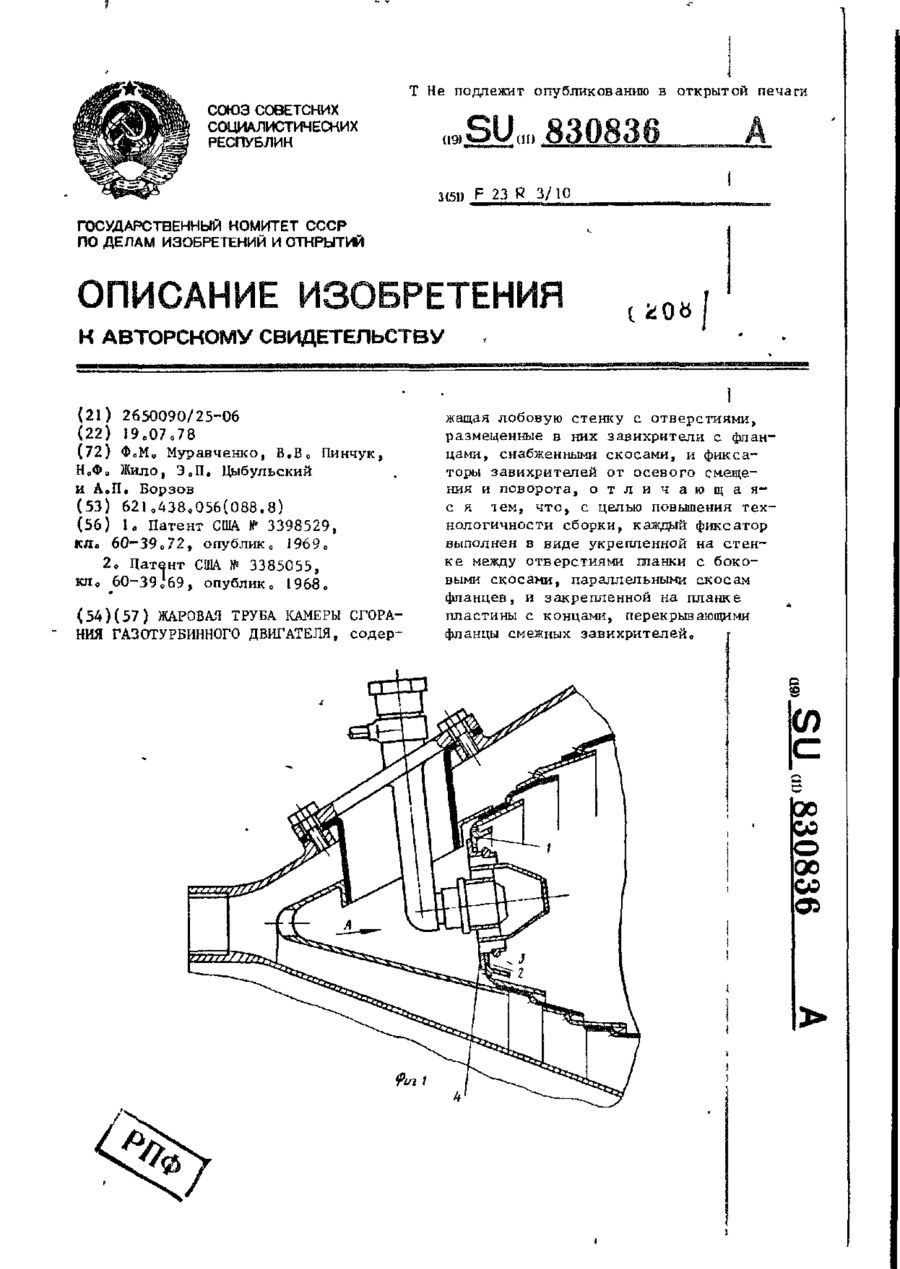

Номер патенту: 16223

Опубліковано: 29.08.1997

Автори: Жило Микола Федорович, Борзов Анатолій Петрович, Цибульський Едуард Петрович, Муравченко Федір Михайлович, Пінчук Валентин Васильович

МПК: F23R 3/04

Мітки: газотурбінного, двигуна, згоряння, труба, жарова, камери

Формула / Реферат:

Жаровая труба камеры сгорания газотурбин­ного двигателя, содержащая лобовую стенку с от­верстиями, размещенные в. них завихрители с фланцами, снабженными скосами, и фиксаторы завихрителей от осевого смещения и поворота, от­личающаяся тем, что, с целью повйшения техно­логичности сборки, каждый фиксатор выполнен в виде укрепленной на стенке между отверстиями планки с боковыми скосами, параллельными ско­сам фланцев, и закрепленной на планке...
