Випарний апарат

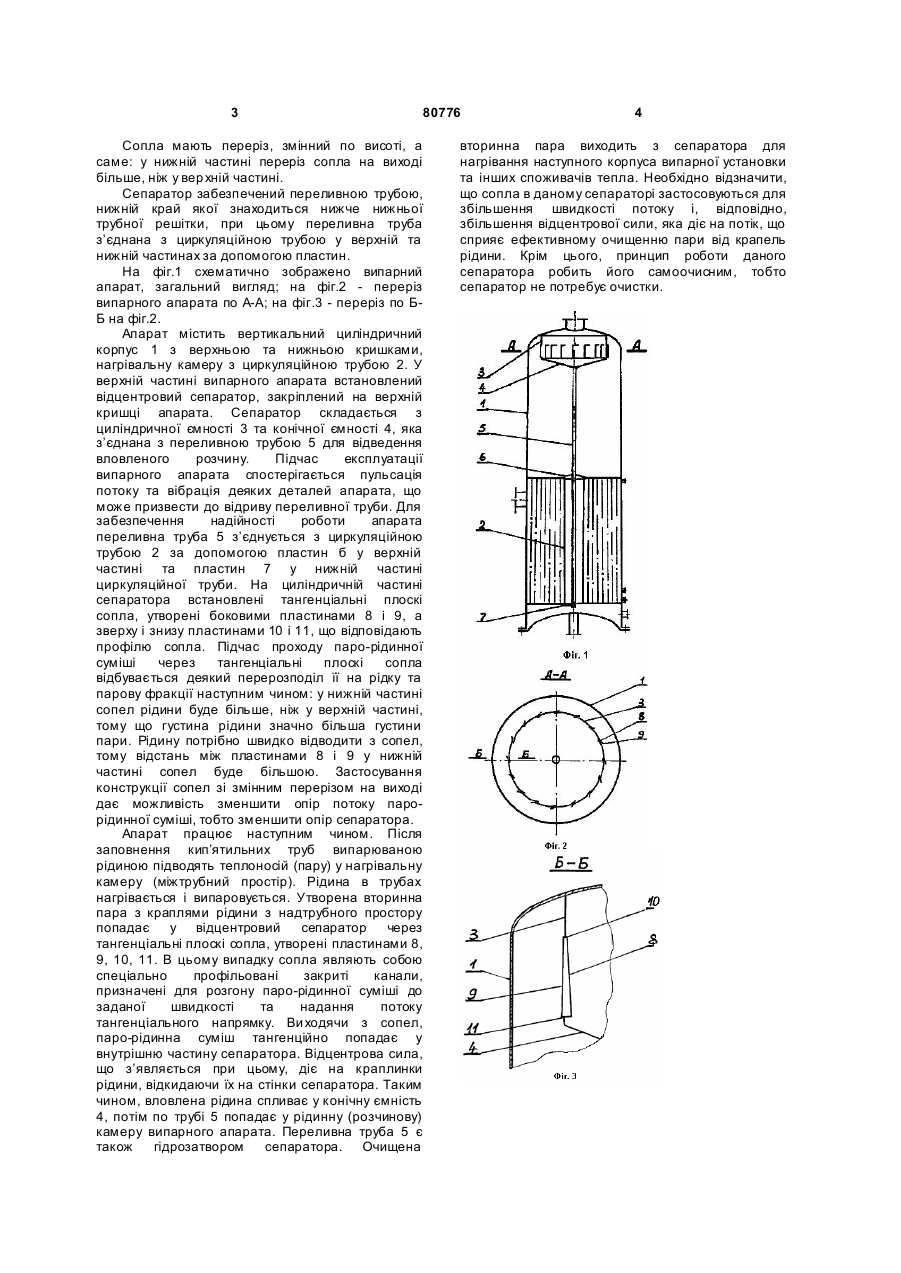

1. Випарний апарат, який містить вертикальний циліндричний корпус з верхньою та нижньою кришками, розташовані у нижній частині апарата нагрівальну камеру та циркуляційну трубу, розміщений у верхній частині апарата 3 80776 Сопла мають переріз, змінний по висоті, а саме: у нижній частині переріз сопла на виході більше, ніж у вер хній частині. Сепаратор забезпечений переливною трубою, нижній край якої знаходиться нижче нижньої трубної решітки, при цьому переливна труба з’єднана з циркуляційною трубою у верхній та нижній частинах за допомогою пластин. На фіг.1 схематично зображено випарний апарат, загальний вигляд; на фіг.2 - переріз випарного апарата по А-А; на фіг.3 - переріз по ББ на фіг.2. Апарат містить вертикальний циліндричний корпус 1 з верхньою та нижньою кришками, нагрівальну камеру з циркуляційною трубою 2. У верхній частині випарного апарата встановлений відцентровий сепаратор, закріплений на верхній кришці апарата. Сепаратор складається з циліндричної ємності 3 та конічної ємності 4, яка з’єднана з переливною трубою 5 для відведення вловленого розчину. Підчас експлуатації випарного апарата спостерігається пульсація потоку та вібрація деяких деталей апарата, що може призвести до відриву переливної труби. Для забезпечення надійності роботи апарата переливна труба 5 з’єднується з циркуляційною трубою 2 за допомогою пластин б у верхній частині та пластин 7 у нижній частині циркуляційної труби. На циліндричній частині сепаратора встановлені тангенціальні плоскі сопла, утворені боковими пластинами 8 і 9, а зверху і знизу пластинами 10 і 11, що відповідають профілю сопла. Підчас проходу паро-рідинної суміші через тангенціальні плоскі сопла відбувається деякий перерозподіл її на рідку та парову фракції наступним чином: у нижній частині сопел рідини буде більше, ніж у верхній частині, тому що густина рідини значно більша густини пари. Рідину потрібно швидко відводити з сопел, тому відстань між пластинами 8 і 9 у нижній частині сопел буде більшою. Застосування конструкції сопел зі змінним перерізом на виході дає можливість зменшити опір потоку парорідинної суміші, тобто зменшити опір сепаратора. Апарат працює наступним чином. Після заповнення кип’ятильних труб випарюваною рідиною підводять теплоносій (пару) у нагрівальну камеру (міжтрубний простір). Рідина в трубах нагрівається і випаровується. Утворена вторинна пара з краплями рідини з надтрубного простору попадає у відцентровий сепаратор через тангенціальні плоскі сопла, утворені пластинами 8, 9, 10, 11. В цьому випадку сопла являють собою спеціально профільовані закриті канали, призначені для розгону паро-рідинної суміші до заданої швидкості та надання потоку тангенціального напрямку. Ви ходячи з сопел, паро-рідинна суміш тангенційно попадає у внутрішню частину сепаратора. Відцентрова сила, що з’являється при цьому, діє на краплинки рідини, відкидаючи їх на стінки сепаратора. Таким чином, вловлена рідина спливає у конічну ємність 4, потім по трубі 5 попадає у рідинну (розчинову) камеру випарного апарата. Переливна труба 5 є також гідрозатвором сепаратора. Очищена 4 вторинна пара виходить з сепаратора для нагрівання наступного корпуса випарної установки та інших споживачів тепла. Необхідно відзначити, що сопла в даному сепараторі застосовуються для збільшення швидкості потоку і, відповідно, збільшення відцентрової сили, яка діє на потік, що сприяє ефективному очищенню пари від крапель рідини. Крім цього, принцип роботи даного сепаратора робить його самоочисним, тобто сепаратор не потребує очистки.
