Гофрований картон

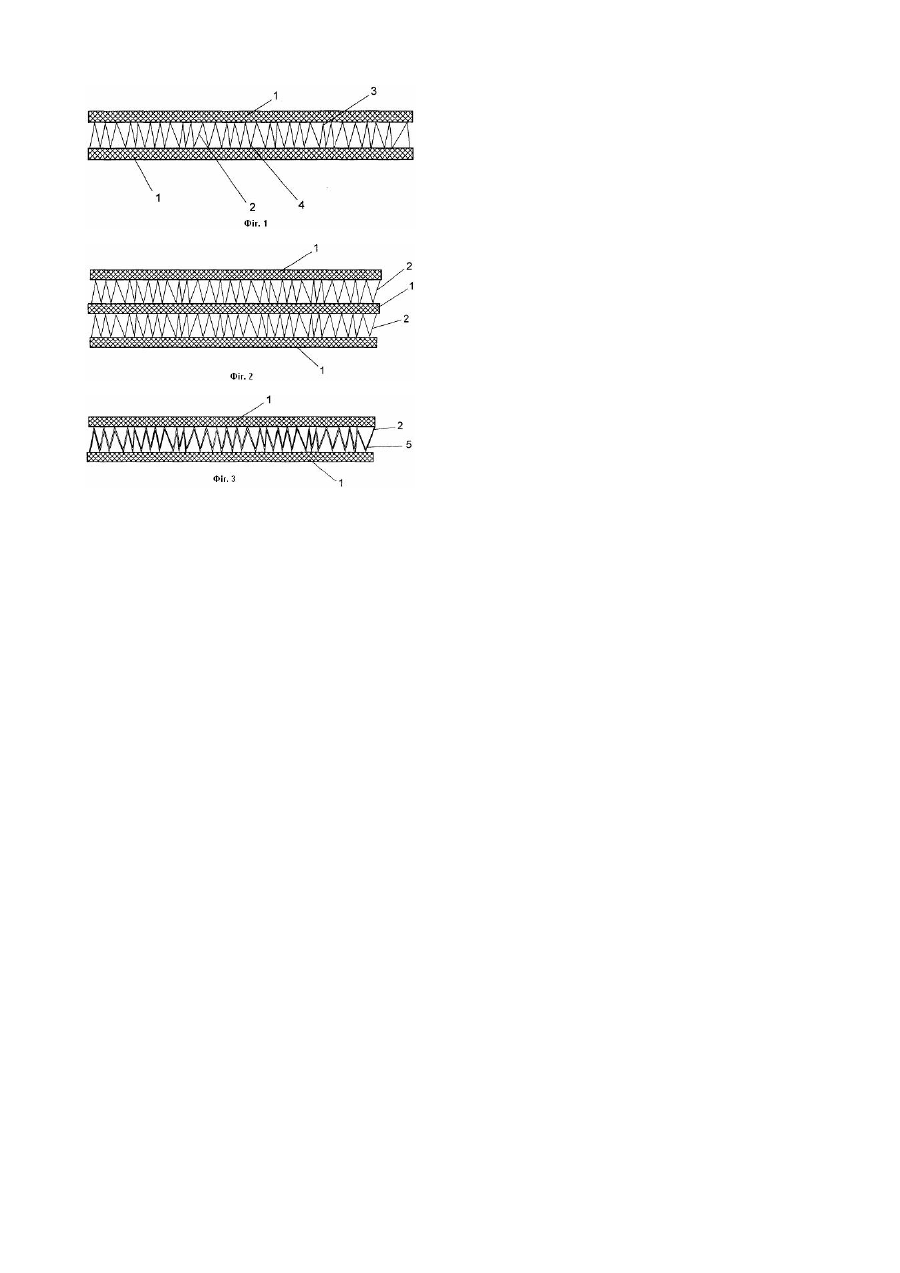

Корисна модель стосується целюлозно-паперової промисловості й може бути використана при виготовленні пакувального матеріалу. Відомий гофрований картон, що містить з'єднані між собою за допомогою клею щонайменше два плоских шари та розташований між ними проміжний шар [см. Кононов Б.В. и др. Гофрированный картон. М., 1971, с.5-11]. Проміжний шар виконаний з гофрованого паперу, що має від 105 до 315 гофрів на 1 погонний метр. Кількість гофрів в значній мірі визначає торцеву та площину жорсткість картону. Недоліком відомого гофрованого картону є його низька торцева та площинна жорсткість внаслідок недостатньої кількості гофрів проміжного шару, що виконують роль ребер жорсткості. Кількість гофрів не може бути істотно збільшена, оскільки папір, що використовується у відомому гофрованому картоні, через свої фізичні властивості не витримує прокатку на гофровалах зі збільшеною кількістю рифлів при незмінному діаметрі і розривається в процесі гофрування. Для гофрування використовують папір достатньої міцності, що має питому вагу 100г/м2 і більше. При цьому максимальна кількість гофрів становить не більше ніж 295-315 гофрів на 1 погонний метр. Разом з тим, відомий картон має значну вагу через велику питому вагу гофрованого паперу, який використовується у проміжному шарі. Найбільш близьким до гофрованого картону, що заявляється., є відомий гофрований картон, що містить з'єднані між собою за допомогою клею щонайменше два плоских шари та розташований між ними проміжний шар [а.с. СРСР №1227756, МПК D21F11/12, опубл. 30.04.1986р.]. Проміжний шар виконаний з гофрованого паперу, а його гофри мають хвилеподібну форму. Крім того, відомий картон містить додатковий шар, з'єднаний з проміжним шаром. Додатковий шар також виконаний з гофрованого паперу, при цьому його гофри мають трапецієподібну форму. Наявність додаткового шару дозволяє підвищити жорсткість картону. Відомий гофрований картон характеризується недостатньою жорсткістю внаслідок використання гофрованого паперу з обмеженим числом гофрів на 1 погонний метр і значною вагою, через те, що гофрований папір, який використовується в проміжному та додатковому шарах має високу питому вагу. Задачею корисної моделі є підвищення жорсткості гофрованого картону при одночасному зниженні його ваги. Поставлена задача досягається тим, що у відомому гофрованому картоні, який містить з'єднані між собою за допомогою клею щонайменше два плоских шари та розташований між ними проміжний шар, згідно заявленому технічному рішенню проміжний шар виконаний з крепованого паперу. В одному з варіантів виконання крепований папір має рельєф, створений з піднятих та заглиблених елементів в кількості від 1500 до 3000 елементів на 1 погонний метр, які чергуються між собою. В іншому варіанті виконання крепований папір каширований фольгою. Технічним результатом заявленої корисної моделі є підвищення жорсткості гофрованого картону, що досягається за рахунок використання крепованого паперу в проміжному шарі, рельєф якого утворюють підняті й заглиблені елементи в кількості від 1500 до 3000 елементів на 1 погонний метр, що виконують роль великої кількості додаткових ребер жорсткості. Досягається зменшення ваги картону внаслідок того, що крепований папір має малу питому вагу, яка не перевищує 25-50г/м2, а в плоских шарах стає можливим використання картону з меншою ніж у аналогів питомою вагою. Крім того, використання крепованого паперу дозволяє знизити собівартість гофрованого паперу. Використання крепованого паперу, який каширований фольгою, дозволяє ще більш підвищити площинну жорсткість гофрованого картону. На Фіг.1 схематично зображений тришаровий гофрований картон, на Фіг.2 - п'ятишаровиий гофрований картон, на Фіг.3 - гофрований картон в якому крепований папір каширований фольгою. Гофрований картон, зображений на Фіг.1, містить з'єднані між собою за допомогою клею два плоских шари 1 і проміжний шар 2, розташований між ними. Проміжний шар 2 виконаний із крепованого паперу, рельєф якого утворюють підняті й заглиблені елементи 3, 4 відповідно, що чергуються один з одним. Кількість піднятих елементів 3 і заглиблених елементів 4 становить 1500-3000 елементів на 1 погонний метр крепованого паперу. Гофрований картон, зображений на Фіг.2, містить з'єднані між собою за допомогою клею три плоских шари 1 і два проміжних шари 2, розташовані між ними. Проміжні шари 2 виконані з крепованого паперу, конструкція яких відповідає вищенаведеному опису. Гофрований картон, зображений на Фіг.3, містить з'єднані між собою за допомогою клею два плоских шари 1 та розташований між ними проміжний шар 2, виконаний з крепованого паперу, що каширований фольгою 5. Гофрований картон виготовляють наступним чином. На поверхні плоских шарів 1, що склеюються, наносять клей. До поверхні одного плоского шару 1, на яку нанесено клей, прикладають проміжний шар 2, а потім накривають його другим плоским шаром 1, таким чином, щоб поверхні плоских шарів 1, на які нанесено клей, примикали до проміжного шару 2. Обжимають "пиріг", що утворився, до повного доторкання плоских шарів 1 з проміжним шаром 2. Сила притиснення повинна мати таке значення, щоб не відбулася деформація піднятих елементів 3 та заглиблених елементів 4 проміжного шару 2. Зазначена кількість (1500-3000) піднятих елементів 3 проміжного шару 2 забезпечує створення жорсткої мікрочарункової структури гофрованого картону при одночасному зниженні його ваги. Аналогічно виготовляють гофрований картон з проміжним шаром 2, що виконаний з крепованого паперу, який каширований фольгою 5. Проведені статичні та динамічні випробування заявленого гофрованого картону підтвердили його поліпшені споживчі якості, а саме підвищену жорсткість і зниження ваги у порівнянні з найближчим аналогом.
