Картон жорсткий з забарвленим поверхневим шаром (варіанти)

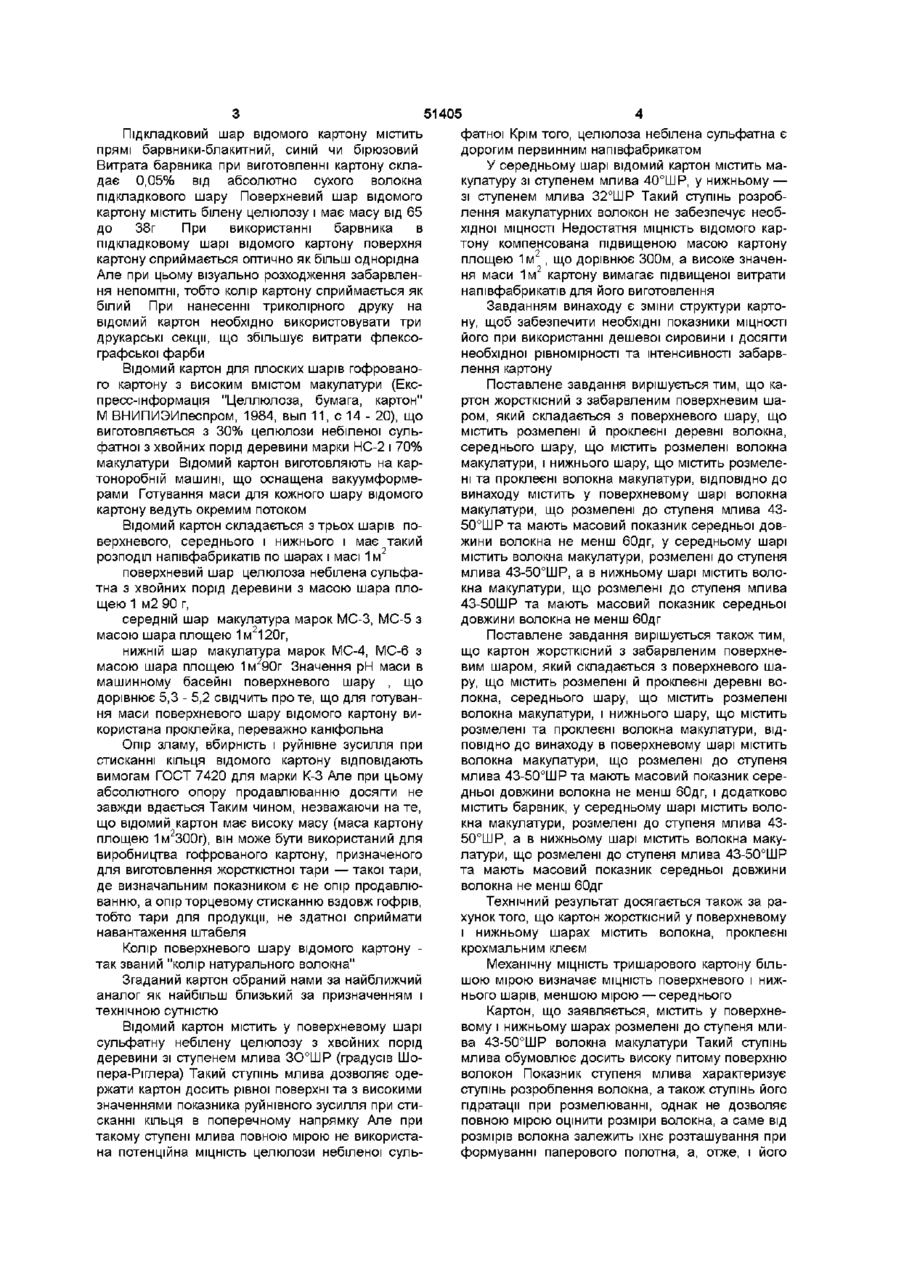

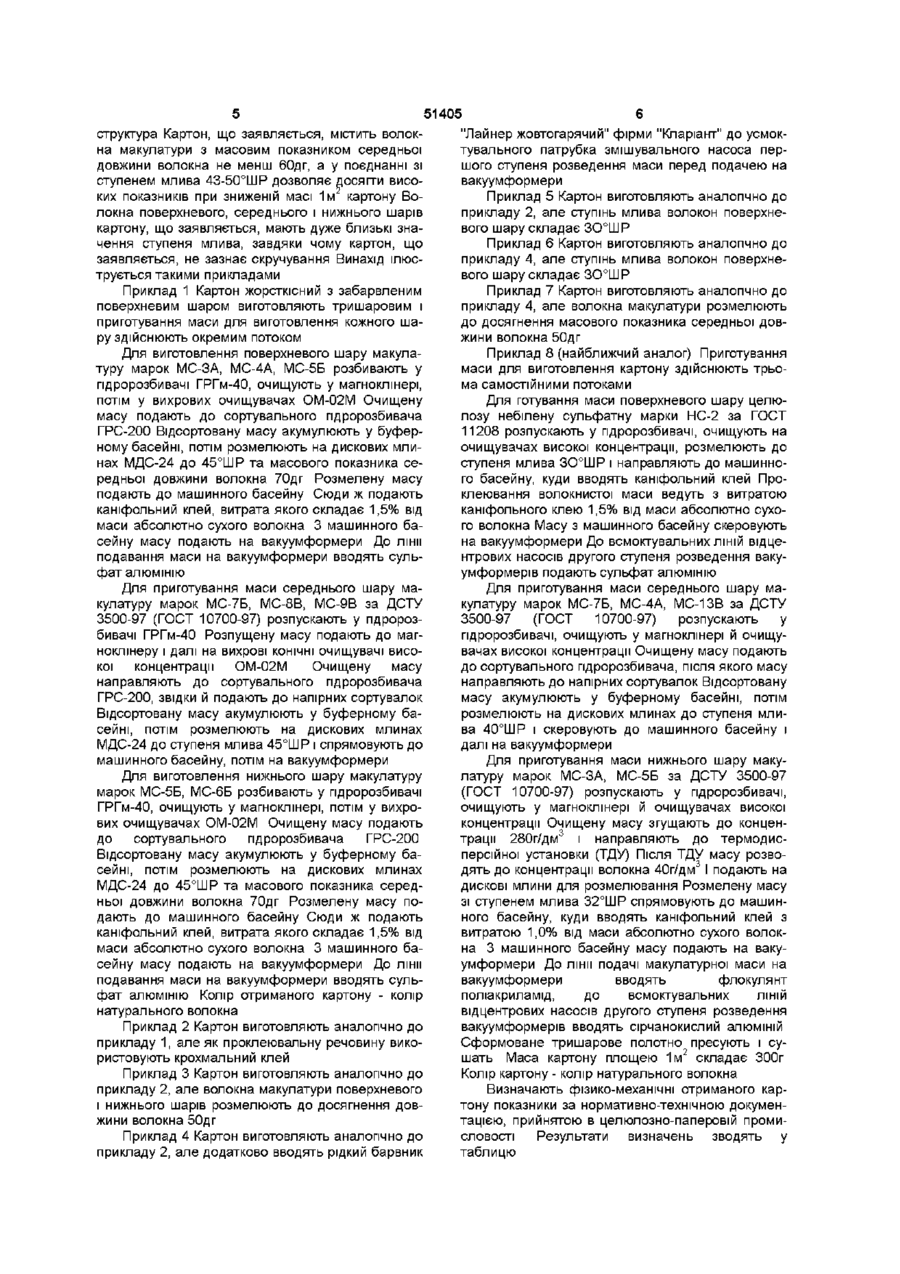

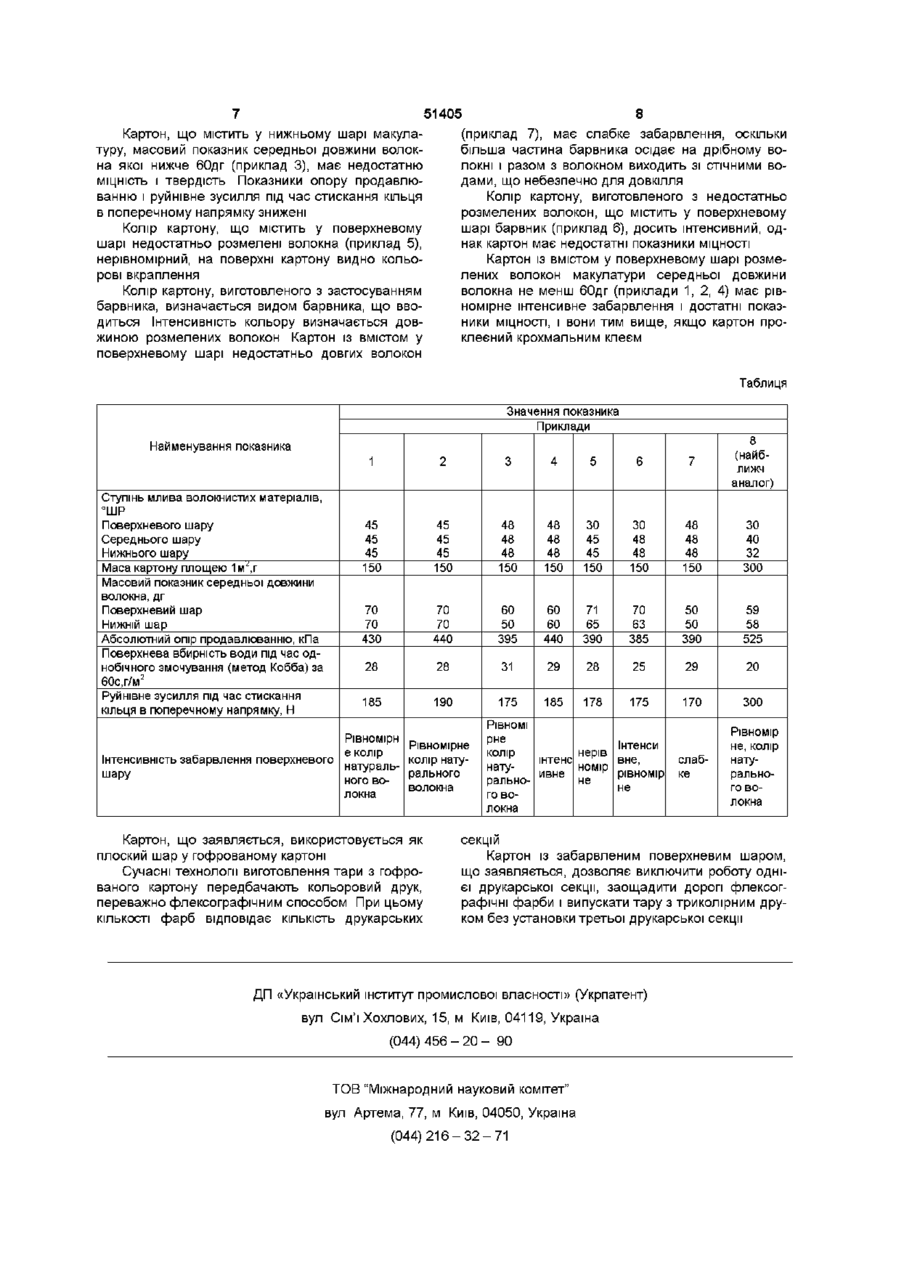

1 Картон жорсткий з забарвленим поверхневим шаром, який складається з поверхневого шару, що містить розмелені і проклеєні деревні волокна, середнього шару, що містить розмелені волокна макулатури, і нижнього шару, що містить розмелені і проклеєні волокна макулатури, який відрізняється тим, що містить у поверхневому шарі волокна макулатури, що розмелені до ступеня млива 43 - 50°ШР та мають масовий показник середньої довжини волокна не менше бОдг, у середньому шарі містить волокна макулатури, розмелені до ступеня млива 43 - 50°ШР, а у нижньому шарі містить волокна макулатури, що розмелені до ступеня млива 43 - 50°ШР та мають масовий показник середньої довжини волокна не менше бОдг 2 Картон жорсткий з забарвленим поверхневим шаром, який складається з поверхневого шару, що містить розмелені і проклеєні деревні волокна, середнього шару, що містить розмелені волокна макулатури, і нижнього шару, що містить розмелені і проклеєні волокна макулатури, який відрізняється тим, що в поверхневому шарі містить волокна макулатури, що розмелені до ступеня млива 43 - 50°ШР та мають масовий показник середньої довжини волокна не менше бОдг, і додатково містить барвник, у середньому шарі містить волокна макулатури, розмелені до ступеня млива 43 50°ШР, а в нижньому шарі містить волокна макулатури, що розмелені до ступеня млива 43 50°ШР та мають масовий показник середньої довжини волокна не менше бОдг Винахід відноситься до целюлозно-паперової промисловості, зокрема, до виробництва тарного картону, що може бути використаний для виготовлення гофрованого картону і тари з нього За фізичним станом картонна тара поділяється на таку, що сприймає, не сприймає і частково сприймає статичне і динамічне зовнішнє навантаження Наслідком цього є вимоги до картонної тари, що повинна бути або МІЦНІСТНОЮ (такою, що попереджає руйнування - розрив за корпусними і клапанними ЛІНІЯМИ згинання ящика), або жорсткістною (такою, що попереджає втрату несучої здатності - зминання) Прикладом МІЦНІСТНОІ тари є ящик з гофрованого картону для мороженої рибної продукції, блок якої здатний витримувати стискання значно більше, ніж сама тара Прикладом жорсткістної тари є ящик з гофрованого картону для пакування печива, опір стисканню якого (ящика) повинен бути досить високим, щоб попередити його зминання при розміщенні у штабелі або при транспортуванні Для одержання МІЦНІСТНОІ ЧИ жорсткістної структури картону вимагаються не лише різні способи готування волокнистого напівфабрикату, але і параметри розмелювання, відливання , пресування, сушіння при виготовленні тарного картону Відомий картон хром-ерзац з високим вмістом макулатури (П В Король и др "Оптические свойства картона хром-эрзац с высоким содержанием макулатуры", Сборник научных трудов УкрНПОбумпром, 1986, выпуск "Усовершенствование технологии производства технических и тароупаковочных видов бумаги и картона", С 75-84) Відомий картон виготовляють чотиришаровим, що складається з поверхневого, підкладкового, середнього і нижнього шарів При цьому збільшення вмісту вторинного волокна (макулатури) у композиції цього виду картону можливе тільки за рахунок зниження маси 1м2 поверхневого шару, внаслідок чого зменшується його непрозорість і зростає вплив білості і забарвлення підкладкового шару 3 Картон по п 1 або п 2, який відрізняється тим, що в поверхневому і нижньому шарах містить волокна, проклеєні крохмальним клеєм ю о ю 51405 Підкладковий шар відомого картону містить фатної Крім того, целюлоза небілена сульфатна є прямі барвники-блакитний, синій чи бірюзовий дорогим первинним напівфабрикатом Витрата барвника при виготовленні картону склаУ середньому шарі відомий картон містить мадає 0,05% від абсолютно сухого волокна кулатуру зі ступенем млива 40°ШР, у нижньому — підкладкового шару Поверхневий шар відомого зі ступенем млива 32°ШР Такий ступінь розробкартону містить білену целюлозу і має масу від 65 лення макулатурних волокон не забезпечує необдо 38г При використанні барвника в хідної МІЦНОСТІ Недостатня МІЦНІСТЬ ВІДОМОГО карпідкладковому шарі відомого картону поверхня тону компенсована підвищеною масою картону 2 картону сприймається оптично як більш однорідна площею 1м , що дорівнює 300м, а високе значен2 Але при цьому візуально розходження забарвлення маси 1м картону вимагає підвищеної витрати ня непомітні, тобто колір картону сприймається як напівфабрикатів для його виготовлення білий При нанесенні триколірного друку на Завданням винаходу є зміни структури картовідомий картон необхідно використовувати три ну, щоб забезпечити необхідні показники МІЦНОСТІ друкарські секції, що збільшує витрати флексойого при використанні дешевої сировини і досягти графської фарби необхідної рівномірності та інтенсивності забарвлення картону Відомий картон для плоских шарів гофрованого картону з високим вмістом макулатури (ЕксПоставлене завдання вирішується тим, що капресс-інформація "Целлюлоза, бумага, картон" ртон жорсткісний з забарвленим поверхневим шаМ ВНИПИЭИлеспром, 1984, вып 11, с 14 - 20), що ром, який складається з поверхневого шару, що виготовляється з 30% целюлози небіленої сульмістить розмелені й проклеєні деревні волокна, фатної з хвойних порід деревини марки НС-2 і 70% середнього шару, що містить розмелені волокна макулатури Відомий картон виготовляють на кармакулатури, і нижнього шару, що містить розмелетоноробній машині, що оснащена вакуумформені та проклеєні волокна макулатури, ВІДПОВІДНО ДО рами Готування маси для кожного шару відомого винаходу містить у поверхневому шарі волокна картону ведуть окремим потоком макулатури, що розмелені до ступеня млива 4350°ШРта мають масовий показник середньої довВідомий картон складається з трьох шарів пожини волокна не менш бОдг, у середньому шарі верхневого, середнього і нижнього і має такий містить волокна макулатури, розмелені до ступеня розподіл напівфабрикатів по шарах і масі 1м2 млива 43-50°ШР, а в нижньому шарі містить волоповерхневий шар целюлоза небілена сульфакна макулатури, що розмелені до ступеня млива тна з хвойних порід деревини з масою шара пло43-50ШР та мають масовий показник середньої щею 1 м2 90 г, довжини волокна не менш бОдг середній шар макулатура марок МС-3, МС-5 з масою шара площею 1 м2120г, Поставлене завдання вирішується також тим, що картон жорсткісний з забарвленим поверхненижній шар макулатура марок МС-4, МС-6 з вим шаром, який складається з поверхневого шамасою шара площею 1м 90г Значення рН маси в ру, що містить розмелені й проклеєні деревні вомашинному басейні поверхневого шару , що локна, середнього шару, що містить розмелені дорівнює 5,3 - 5,2 свідчить проте, що для готуванволокна макулатури, і нижнього шару, що містить ня маси поверхневого шару відомого картону вирозмелені та проклеєні волокна макулатури, ВІДкористана проклейка, переважно каніфольна ПОВІДНО до винаходу в поверхневому шарі містить Опір зламу, вбирність і руйнівне зусилля при волокна макулатури, що розмелені до ступеня стисканні кільця відомого картону відповідають млива 43-50°ШР та мають масовий показник серевимогам ГОСТ 7420 для марки К-3 Але при цьому дньої довжини волокна не менш бОдг, і додатково абсолютного опору продавлюванню досягти не містить барвник, у середньому шарі містить волозавжди вдається Таким чином, незважаючи на те, кна макулатури, розмелені до ступеня млива 43що відомий картон має високу масу (маса картону 2 50°ШР, а в нижньому шарі містить волокна макуплощею 1м 300г), він може бути використаний для латури, що розмелені до ступеня млива 43-50°ШР виробництва гофрованого картону, призначеного та мають масовий показник середньої довжини для виготовлення жорсткістної тари — такої тари, волокна не менш бОдг де визначальним показником є не опір продавлюванню, а опір торцевому стисканню вздовж гофрів, Технічний результат досягається також за ратобто тари для продукції, не здатної сприймати хунок того, що картон жорсткісний у поверхневому навантаження штабеля і нижньому шарах містить волокна, проклеєні крохмальним клеєм Колір поверхневого шару відомого картону так званий "колір натурального волокна" Механічну МІЦНІСТЬ тришарового картону більшою мірою визначає МІЦНІСТЬ поверхневого і нижЗгаданий картон обраний нами за найближчий нього шарів, меншою мірою — середнього аналог як найбільш близький за призначенням і технічною сутністю Картон, що заявляється, містить у поверхневому і нижньому шарах розмелені до ступеня млиВідомий картон містить у поверхневому шарі ва 43-50°ШР волокна макулатури Такий ступінь сульфатну небілену целюлозу з хвойних порід млива обумовлює досить високу питому поверхню деревини зі ступенем млива ЗО°ШР (градусів Шоволокон Показник ступеня млива характеризує пера-Ріглера) Такий ступінь млива дозволяє одеступінь розроблення волокна, а також ступінь його ржати картон досить рівної поверхні та з високими гідратації при розмелюванні, однак не дозволяє значеннями показника руйнівного зусилля при стиповною мірою оцінити розміри волокна, а саме від сканні кільця в поперечному напрямку Але при розмірів волокна залежить їхнє розташування при такому ступені млива повною мірою не використаформуванні паперового полотна, а, отже, і його на потенційна МІЦНІСТЬ целюлози небіленої суль 51405 "Лайнер жовтогарячий" фірми "Кларіант" до усмоктувального патрубка змішувального насоса першого ступеня розведення маси перед подачею на вакуумформери Приклад 5 Картон виготовляють аналогічно до прикладу 2, але ступінь млива волокон поверхневого шару складає ЗО°ШР Приклад 6 Картон виготовляють аналогічно до прикладу 4, але ступінь млива волокон поверхневого шару складає ЗО°ШР Приклад 7 Картон виготовляють аналогічно до прикладу 4, але волокна макулатури розмелюють до досягнення масового показника середньої довжини волокна 50дг Приклад 8 (найближчий аналог) Приготування маси для виготовлення картону здійснюють трьома самостійними потоками Для готування маси поверхневого шару целюлозу небілену сульфатну марки НС-2 за ГОСТ 11208 розпускають у пдророзбивачі, очищують на очищувачах високої концентрації, розмелюють до ступеня млива ЗО°ШР і направляють до машинного басейну, куди вводять каніфольний клей Проклеювання волокнистої маси ведуть з витратою каніфольного клею 1,5% від маси абсолютно сухого волокна Масу з машинного басейну скеровують на вакуумформери До всмоктувальних ЛІНІЙ відцентрових насосів другого ступеня розведення вакуумформерів подають сульфат алюмінію Для приготування маси середнього шару маДля приготування маси середнього шару макулатуру марок МС-7Б, МС-8В, МС-9В за ДСТУ кулатуру марок МС-7Б, МС-4А, МС-13В за ДСТУ 3500-97 (ГОСТ 10700-97) розпускають у пдророз3500-97 (ГОСТ 10700-97) розпускають у бивачі ГРГм-40 Розпущену масу подають до магпдророзбивачі, очищують у магноклінері й очищуноклінеру і далі на вихрові КОНІЧНІ очищувачі висовачах високої концентрації Очищену масу подають кої концентрації ОМ-02М Очищену масу до сортувального пдророзбивача, після якого масу направляють до сортувального пдророзбивача направляють до напірних сортувалок Відсортовану ГРС-200, звідки й подають до напірних сортувалок масу акумулюють у буферному басейні, потім Відсортовану масу акумулюють у буферному барозмелюють на дискових млинах до ступеня млисейні, потім розмелюють на дискових млинах ва 40°ШР і скеровують до машинного басейну і МДС-24 до ступеня млива 45°ШР і спрямовують до далі на вакуумформери машинного басейну, потім на вакуумформери Для приготування маси нижнього шару макулатуру марок МС-ЗА, МС-5Б за ДСТУ 3500-97 Для виготовлення нижнього шару макулатуру (ГОСТ 10700-97) розпускають у пдророзбивачі, марок МС-5Б, МС-6Б розбивають у пдророзбивачі очищують у магноклінері й очищувачах високої ГРГм-40, очищують у магноклінері, потім у вихроконцентрації Очищену масу згущають до конценвих очищувачах ОМ-02М Очищену масу подають трації 280г/дм3 і направляють до термодисдо сортувального пдророзбивача ГРС-200 персійної установки (ТДУ) Після ТДУ масу розвоВідсортовану масу акумулюють у буферному ба3 дять до концентрації волокна 40г/дм І подають на сейні, потім розмелюють на дискових млинах дискові млини для розмелювання Розмелену масу МДС-24 до 45°ШР та масового показника середзі ступенем млива 32°ШР спрямовують до машинньої довжини волокна 70дг Розмелену масу поного басейну, куди вводять каніфольний клей з дають до машинного басейну Сюди ж подають витратою 1,0% від маси абсолютно сухого волокканіфольний клей, витрата якого складає 1,5% від на 3 машинного басейну масу подають на вакумаси абсолютно сухого волокна 3 машинного баумформери До лінії подачі макулатурної маси на сейну масу подають на вакуумформери До лінії вакуумформери вводять флокулянт подавання маси на вакуумформери вводять сульфат алюмінію Колір отриманого картону - колір поліакриламід, до всмоктувальних ЛІНІЙ натурального волокна відцентрових насосів другого ступеня розведення вакуумформерів вводять сірчанокислий алюміній Приклад 2 Картон виготовляють аналогічно до Сформоване тришарове полотно пресують і суприкладу 1, але як проклеювальну речовину викошать Маса картону площею 1м2 складає 300г ристовують крохмальний клей Колір картону - колір натурального волокна Приклад 3 Картон виготовляють аналогічно до прикладу 2, але волокна макулатури поверхневого Визначають фізико-механічні отриманого карі нижнього шарів розмелюють до досягнення довтону показники за нормативно-технічною докуменжини волокна 50дг тацією, прийнятою в целюлозно-паперовій промисловості Результати визначень зводять у Приклад 4 Картон виготовляють аналогічно до таблицю прикладу 2, але додатково вводять рідкий барвник струїсгура Картон, що заявляється, містить волокна макулатури з масовим показником середньої довжини волокна не менш бОдг, а у поєднанні зі ступенем млива 43-50°ШР дозволяє досягти високих показників при зниженій масі 1м картону Волокна поверхневого, середнього і нижнього шарів картону, що заявляється, мають дуже близькі значення ступеня млива, завдяки чому картон, що заявляється, не зазнає скручування Винахід ілюструється такими прикладами Приклад 1 Картон жорсткісний з забарвленим поверхневим шаром виготовляють тришаровим і приготування маси для виготовлення кожного шару здійснюють окремим потоком Для виготовлення поверхневого шару макулатуру марок МС-ЗА, МС-4А, МС-5Б розбивають у пдророзбивачі ГРГм-40, очищують у магноклінері, потім у вихрових очищувачах ОМ-02М Очищену масу подають до сортувального пдророзбивача ГРС-200 Відсортовану масу акумулюють у буферному басейні, потім розмелюють на дискових млинах МДС-24 до 45°ШР та масового показника середньої довжини волокна 70дг Розмелену масу подають до машинного басейну Сюди ж подають каніфольний клей, витрата якого складає 1,5% від маси абсолютно сухого волокна 3 машинного басейну масу подають на вакуумформери До лінії подавання маси на вакуумформери вводять сульфат алюмінію 51405 8 Картон, що містить у нижньому шарі макула(приклад 7), має слабке забарвлення, оскільки туру, масовий показник середньої довжини волокбільша частина барвника осідає на дрібному вона якої нижче бОдг (приклад 3), має недостатню локні і разом з волокном виходить зі стічними воМІЦНІСТЬ і твердість Показники опору продавлюдами, що небезпечно для довкілля ванню і руйнівне зусилля під час стискання кільця Колір картону, виготовленого з недостатньо в поперечному напрямку знижені розмелених волокон, що містить у поверхневому шарі барвник (приклад 6), досить інтенсивний, одКолір картону, що містить у поверхневому нак картон має недостатні показники МІЦНОСТІ шарі недостатньо розмелені волокна (приклад 5), нерівномірний, на поверхні картону видно кольоКартон із вмістом у поверхневому шарі розмерові вкраплення лених волокон макулатури середньої довжини волокна не менш бОдг (приклади 1, 2, 4) має рівКолір картону, виготовленого з застосуванням номірне інтенсивне забарвлення і достатні показбарвника, визначається видом барвника, що ввоники МІЦНОСТІ, і вони тим вище, якщо картон продиться Інтенсивність кольору визначається довклеєний крохмальним клеєм жиною розмелених волокон Картон із вмістом у поверхневому шарі недостатньо довгих волокон Таблиця Значення показника Приклади 1 2 3 4 5 6 7 8 (найближч аналог) 45 45 45 150 45 45 45 150 48 48 48 150 48 48 48 150 ЗО 45 45 150 ЗО 48 48 150 48 48 48 150 ЗО 40 32 300 70 70 430 70 70 440 60 50 395 60 60 440 71 65 390 70 63 385 50 50 390 59 58 525 28 28 31 29 28 25 29 20 185 190 175 185 178 175 170 300 слабке Рівномір не, колір натурального волокна Найменування показника Ступінь млива волокнистих матеріалів, °ШР Поверхневого шару Середнього шару Нижнього шару Маса картону площею 1 м^,г Масовий показник середньої довжини волокна, дг Поверхневий шар Нижній шар Абсолютний опір продавлюванню, кПа Поверхнева вбирність води під час однобічного змочування (метод Кобба) за 60с, г/м2 Руйнівне зусилля під час стискання кільця в поперечному напрямку, Н Рівномірн є колір Інтенсивність забарвлення поверхневого натуральшару ного волокна Рівномірне колір натурального волокна Картон, що заявляється, використовується як плоский шар у гофрованому картоні Сучасні технології виготовлення тари з гофрованого картону передбачають кольоровий друк, переважно флексографічним способом При цьому КІЛЬКОСТІ фарб відповідає КІЛЬКІСТЬ друкарських РіВНОМІ рне Інтенси колір нерів вне, штенс натуномір рівномір ивне ральноне не го волокна секцій Картон із забарвленим поверхневим шаром, що заявляється, дозволяє виключити роботу однієї друкарської секції, заощадити дорогі флексографічні фарби і випускати тару з триколірним друком без установки третьої друкарської секції ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
