Профілемір

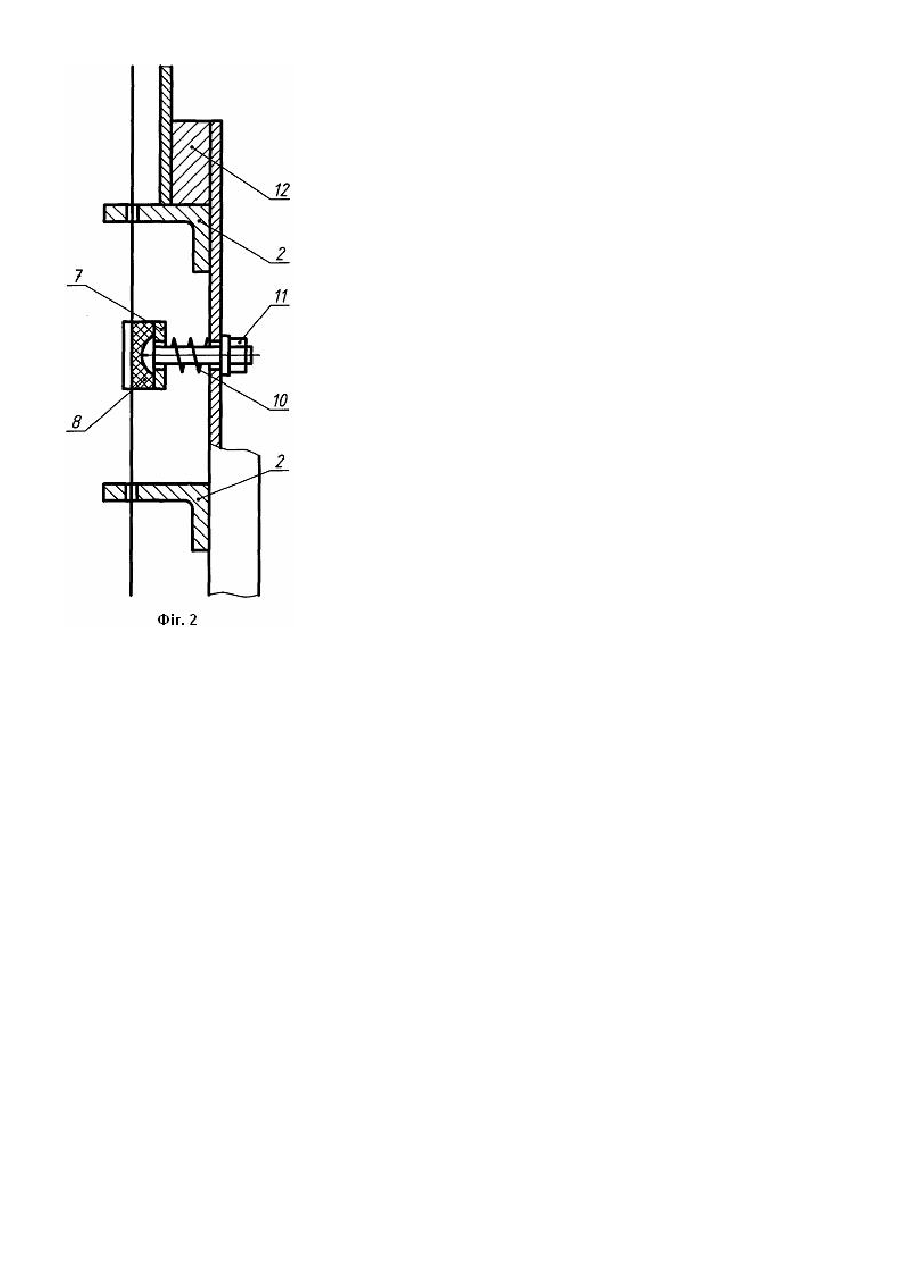

Корисна модель відноситься до вимірювальної техніки в сільському господарстві, зокрема, до приладів для вимірювання профілю поверхні ґрунту. Відомий прилад, що складається з рейки і вимірювального щупа (лінійки) ОСТ 707472-74 "Машини для поверхневого обробітку ґрунту". Недоліком цього приладу є велика трудомісткість вимірювання показів. Відомий також профілемір, що складається з рамки з набором щупів, що вільно пересуваються у вертикальному напрямку[Манойленко Ю.П., Герасименко К.В. та ін. Землеробство. -К., 1963. -С.243-244]. Недолік цього приладу полягає в тому, що вимірювання показників профілю ґрунту проводиться безпосередньо при контакті кожного щупа з поверхнею поля по його індивідуальній шкалі, що значно знижує продуктивність праці, підвищує втомлюваність оператора внаслідок незручності використання. Мета корисної моделі - підвищити продуктивність праці, точність вимірювання цифрових показників та зручність використання. Поставлена мета досягається тим, що рамка профілеміра виконана П-подібною, до поперечної частини якої в бік від вільних кінців стійок прикріплений масштабний екран для реєстрації показів з загальним фіксатором щупів у вертикальному положенні. Запропонований профілемір зображено на Фіг.1 і 2. На Фіг.1 показаний загальний вигляд профілеміру в робочому положенні; на Фіг.2 - вид А на Фіг.1. Профілемір складається з П-подібної рамки 1, на стійках котрої закріплені кутники 2; в кутниках 2 через рівні інтервали зроблено направляючі отвори, із встановленими в цих отворах мірними щупами 3 з можливістю вертикального переміщення. До поперечної частини рамки 1 прикріплено масштабний екран 4 виконаний у вигляді лінійної сітки, на якому реєструються значення цифрових показів по верхній частині головок 5 щупів 3. Для одночасної фіксації щупів 3 у вертикальному положенні, а також для скидання показів замірів і встановлення щупів у ви хідне положення на стійках рамки 1 між кутниками 2 встановлений загальний фіксатор 6, який складається з притискної планки 7 і наклеєного на неї пористого еластичного матеріалу 8. Фіксатор 6 за допомогою двох болтів 9 кріпиться через пружини 10 до стійки рамки 1. Гайки 11 служать для кріплення притискної планки 6 до стійок а також для регулювання ступеню притискання еластичного матеріалу до мірних щупів 3. Планка 12 є поперечною частиною на яку встановлюється екран 4. Прилад працює наступним чином. Перед вимірюванням профілю поверхні ґрунту, наприклад профілю ґрунтови х гребенів, валків, впадин, профілемір встановлюють у ви хідне положення. Для цього перевертають і встановлюють прилад у вертикальне положення так, щоб стійки рамки 1 знаходились зверху, а масштабний екран 4 - знизу. При натисканні на пружини 10 фіксатора 6 мірні щупи 3 пересуваються в направляючих отворах кутиків 2 до крайнього положення. Після відпускання фіксатора 6 щупи 3 фіксуються у верхньому положенні шляхом притискання пружинами 10 еластичного матеріалу 8. Після цього профілемір стійками рамки 1 встановлюється на поверхню поля у вертикальне положення. Для вимірювання профілю поверхні поля натискають на фіксатор 6. Одночасно звільнені мірні щупи 3 опускаються на вимірювану поверхню. Після цього відпускають фіксатор 6 і під дією пружини 10 прижимна планка 7, на якій наклеєний еластичний матеріал 8, фіксує мірні щупи 3 в робочому положенні. Для відліку показників підіймають профілемір і розташовують його в такому положенні, при якому оператору зручно реєструвати ординати профілю поверхні ґрунту за показами головок 5 на масштабному екрані 4. Використання запропонованого профілеміра дозволяє підвищити продуктивність праці в 3-4 рази, а також створює зручності в користуванні при вимірюванні координат профілю поверхні ґрунту.
