Пристрій для пошуку прихованих у грунті вибухонебезпечних предметів

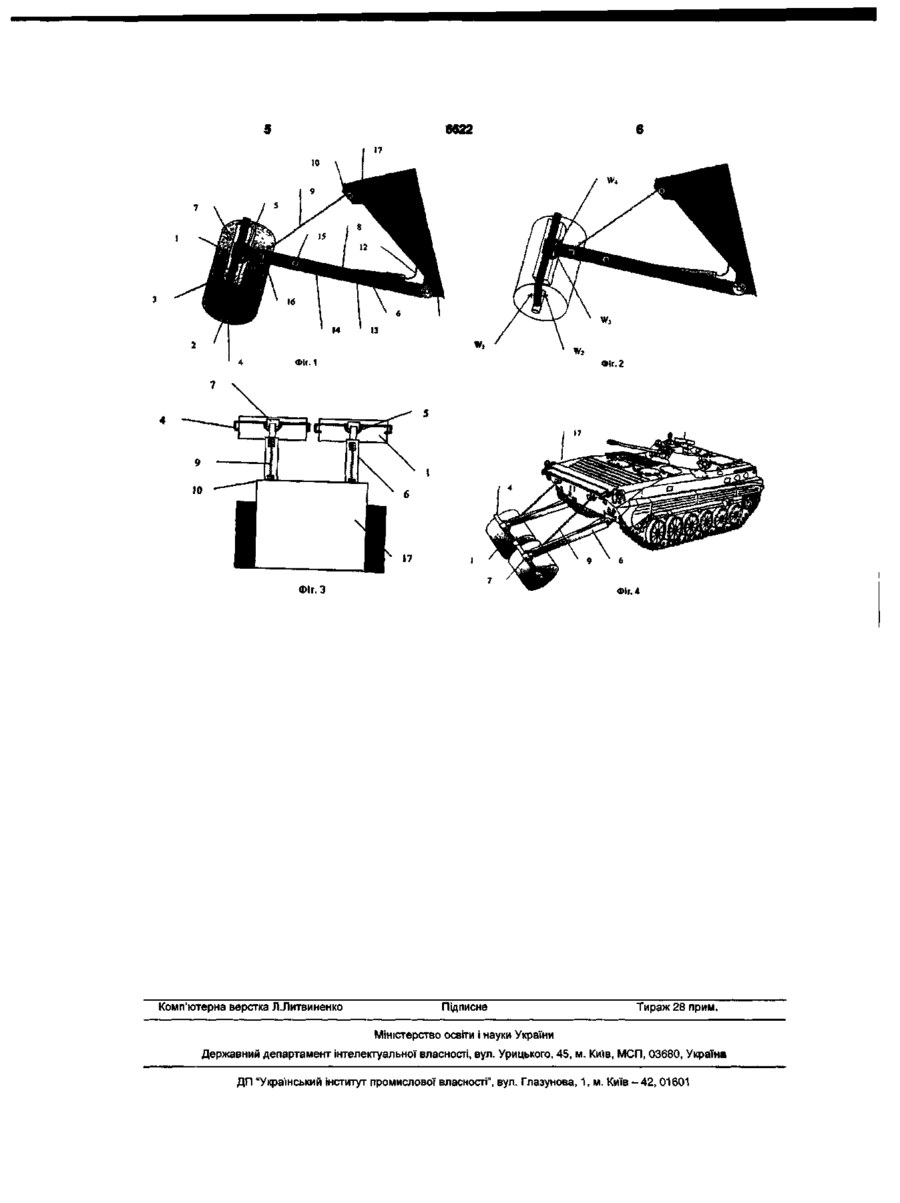

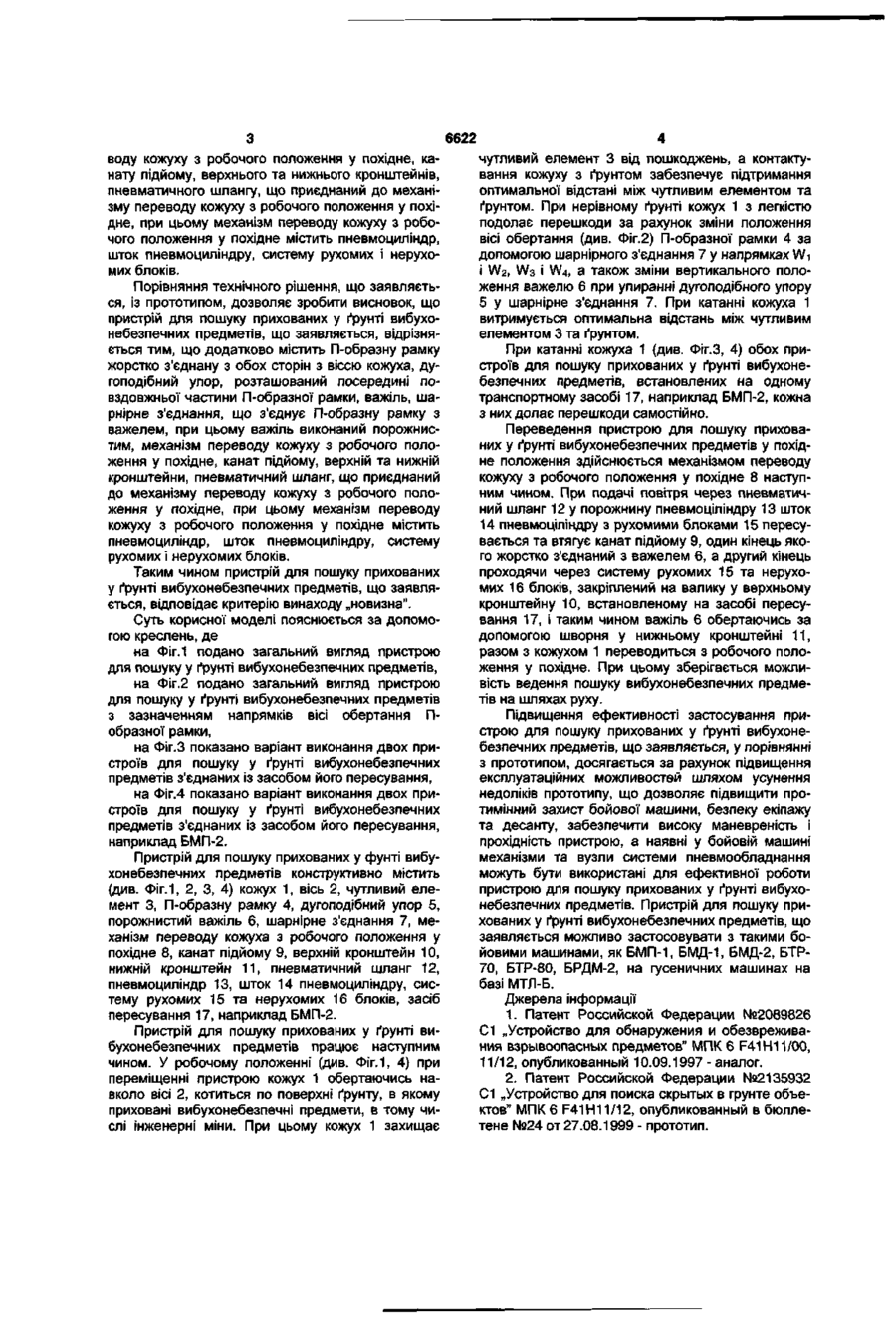

Пристрій для пошуку прихованих у ґрунті вибухонебезпечних предметів, що містить кожух, вісь, розміщену всередині кожуха, чутливий елемент, встановлений на осі всередині кожуха, при цьому кожух виконаний у вигляді обичайки з можливістю з'єднання із засобом пересування і можливістю контактування з поверхнею ґрунту, який Корисна модель відноситься до галузі озброєння, зокрема, до засобів розмінування місцевості, а саме до пристроїв пошуку та виявлення прихованих у ґрунті вибухонебезпечних предметів Відомий пристрій для пошуку прихованих у ґрунті вибухонебезпечних предметів, що містить чутливий елемент, встановлений всередині кожуху, пов'язаного із засобом його пересування з можливістю контактування з поверхнею ґрунту при пошуку [1] Недоліками відомого пристрою для пошуку прихованих у ґрунті вибухонебезпечних предметів є те, що при наявності нерівностей, розміщених на відстанях, подібних з розмірами кожуху, положення кожуху буде невизначеним і оптимальна відстань між чутливим елементом та ґрунтом може не витримуватись за рахунок неповного прилягання днища кожуху до ґрунту, що знижує ефективність роботи пристрою та відсутність можливості ведення пошуку вибухонебезпечних предметів у похідному положенні Найбільш близьким технічним рішенням, обраним як прототип, є пристрій для пошуку прихованих у ґрунті вибухонебезпечних предметів, що містить кожух, вісь розміщену всередині кожуху, чутливий елемент, встановлений на ВІСІ всередині кожуху, при цьому кожух виконаний у вигляді обичайки з можливістю з'єднання із засобом пересу відрізняється тим, що додатково містить Пподібну рамку, жорстко з'єднану з обох сторін з віссю кожуха, дугоподібний упор розташований посередині повздовжньої частини П-подібної рамки, важіль, шарнірне з'єднання, що з'єднує Пподібну рамку з важелем, при цьому важіль виконаний порожнистим, механізм переводу кожуха з робочого положення у похідне, канат підйому, верхній та нижній кронштейни, пневматичний шланг, що приєднаний до механізму переводу кожуха з робочого положення у похідне, при цьому механізм переводу кожуха з робочого положення у похідне містить пневмоциліндр, шток пневмоциліндра, систему рухомих і нерухомих блоків вання і можливістю контактування з поверхнею ґрунту[2] Недоліками відомого пристрою для пошуку прихованих у ґрунті вибухонебезпечних предметів, обраного як прототип, є те, що у пристрої відсутня можливість дистанційного переводу кожуху з робочого положення у похідне зі зберіганням можливості ведення пошуку, що призводить до зниження експлуатаційних можливостей пристрою В основу корисної моделі поставлено задачу шляхом усунення недоліків прототипу забезпечити підвищення експлуатаційних можливостей пристрою для пошуку прихованих у ґрунті вибухонебезпечних предметів Суть корисної моделі в пристрої для пошуку прихованих у ґрунті вибухонебезпечних предметів, що містить кожух, вісь розміщену всередині кожуху, чутливий елемент, встановлений на ВІСІ всередині кожуху, при цьому кожух виконаний у вигляді обичайки з можливістю з'єднання із засобом пересування і можливістю контактування з поверхнею ґрунту досягається шляхом додаткового розташування П-образної рамки, жорстко з'єднаної з обох сторін з віссю кожуха, дугоподібного упору розташованого посередині повздовжньої частини Побразної рамки, важелю, шарнірного з'єднання, що з'єднує П-образну рамку з важелем, при цьому важіль виконаний порожнистим, механізму пере CM С\І
