Грунтообробне знаряддя

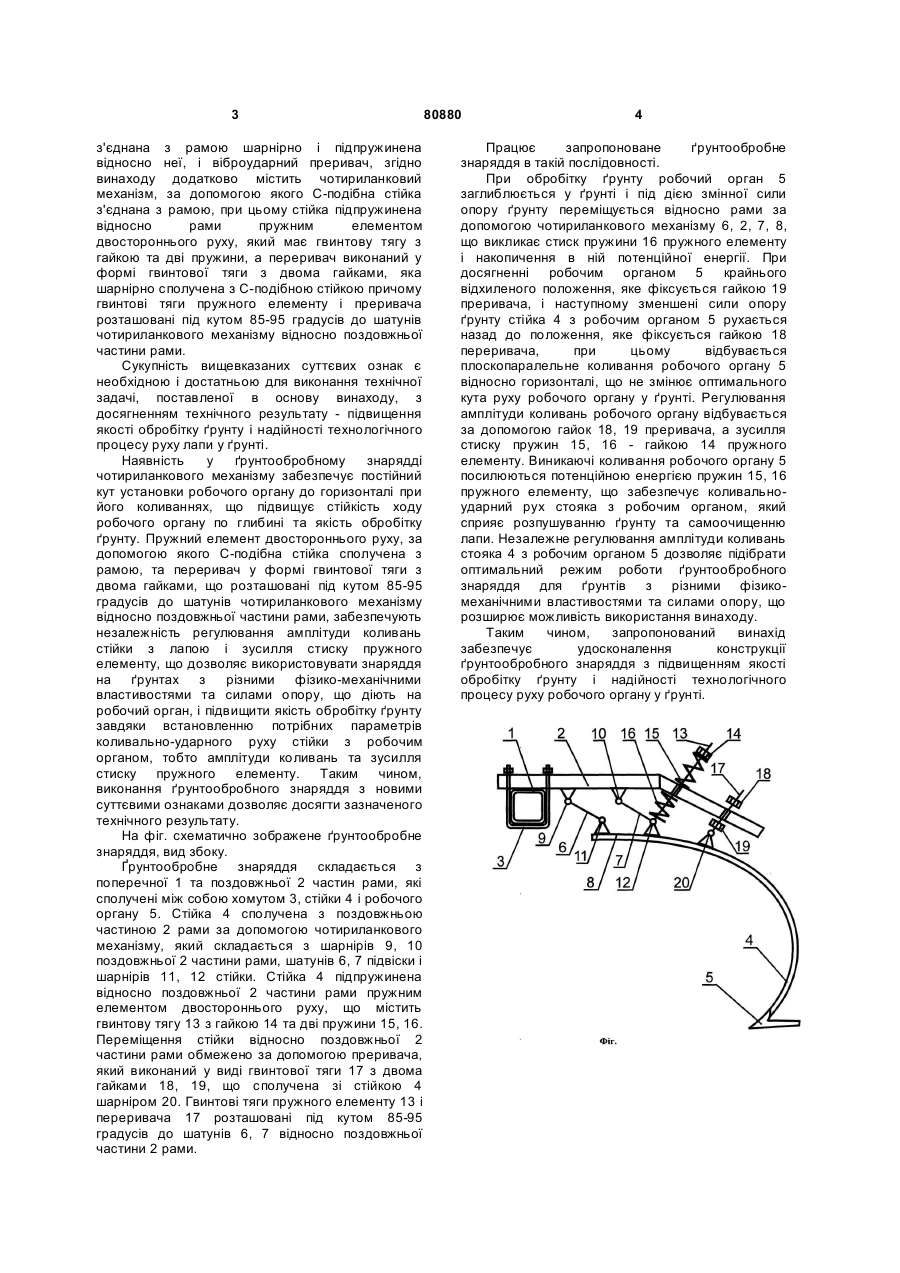

1. Ґрунтообробне знаряддя, що містить раму, робочий орган, С-подібну стійку, яка сполучена з рамою шарнірно і підружинена відносно неї, і віброударний переривник, яке відрізняється тим, що С-подібна стійка з'єднана з рамою чотириланковим механізмом і підпружинена пружним елементом двостороннього руху, який містить гвинтову тягу з гайкою та дві пружини. 2. Ґрунтообробне знаряддя за пунктом 1, яке відрізняється тим, що переривник виконаний у вигляді гвинтової тяги з двома гайками, яка шарнірно сполучена з С-подібною стійкою. 3. Ґрунтообробне знаряддя за пунктом 1, яке відрізняється тим, що гвинтові тяги пружного елемента і переривника розташовані під кутом 8595 градусів до шатунів чотириланкового механізму відносно поздовжньої частини рами. Винахід належить до сільськогосподарського машинобудування, зокрема, до ґрунтообробних знарядь. Найбільш близьким за технічною суттю до запропонованого технічного рішення є обране найближчим аналогом "Ґрунтообробне знаряддя" [A.C. СРСР №1715220, заявл. 05.03.90, опубл. 29.02.92, бюл. № 8], що містить раму, робочий орган, С-подібну стійку, яка сполучена з рамою шарнірно і підпружинена відносно неї пружним елементом, преривач і ударник, що розташований у пружному елементі. Ознаками найближчого аналогу, які співпадають з суттєвими ознаками винаходу, є наявність в ґрунтообробному знарядді рами, робочого органу, С-подібної стійки, яка сполучена з рамою шарнірно і підпружинена відносно неї пружним елементом, преривача і ударника, що розташований у пружному елементі. Першим недоліком найближчого аналогу є те, що робочий орган коливається відносно рами по радіусу разом зі стійкою, при цьому змінюється кут установки робочого органу до горизонталі, що знижує якість обробітку ґрунту і надійність технологічного процесу, оскільки унеможливлюється витримка оптимального кута входження робочого органу у ґрунт. Другим недоліком найближчого аналогу є те, що регулювання амплітуди коливань стійки з робочим органом і зусилля стиску пружного елементу залежать одне від одного, оскільки зменшення амплітуди коливань призводить до збільшення зусилля стиску пружного елементу, а збільшення амплітуди коливань - до зменшення зусилля стиску пружного елементу, при цьому неможливо регулювати зусилля стиску пружного елементу при постійній амплітуді коливань стійки з робочим органом. Цей недолік обмежує можливості використання знаряддя на ґрунтах з різними фізико-механічними властивостями. В основу винаходу поставлена технічна задача удосконалення конструкції ґрунтообробного знаряддя з досягненням технічного результату - підвищення якості обробітку ґрунту і надійності технологічного процесу руху лапи у ґрунті. Поставлене винаходом завдання вирішується тим, що ґрунтообробне знаряддя, яке містить раму, робочий орган, С-подібну стійку, яка (19) UA (11) 80880 (13) C2 (21) a200510954 (22) 21.11.2005 (24) 12.11.2007 (72) БАБИЦЬКИЙ ЛЕОНІД ФЕДОРОВИЧ, UA, ТАРАСЕНКО ВОЛОДИМИР ІВАНОВИЧ, UA (73) НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ, UA (56) UA 9482 A, 30.09.1996 UA 38100 A, 15.05.2001 UA 22055 A, 30.04.1998 RU 2182751 C2, 27.05.2002 SU 1720516 A1, 23.03.1992 SU 1491359 A2, 07.07.1989 SU 1806482 A1, 07.04.1993 UA 5611 U, 15.03.2005 US 5669451 A, 23.09.1997 SU 1715220 A1, 29.02.1992 US 5787992 A, 04.08.1998 3 з'єднана з рамою шарнірно і підпружинена відносно неї, і віброударний преривач, згідно винаходу додатково містить чотириланковий механізм, за допомогою якого С-подібна стійка з'єднана з рамою, при цьому стійка підпружинена відносно рами пружним елементом двостороннього руху, який має гвинтову тягу з гайкою та дві пружини, а переривач виконаний у формі гвинтової тяги з двома гайками, яка шарнірно сполучена з С-подібною стійкою причому гвинтові тяги пружного елементу і преривача розташовані під кутом 85-95 градусів до шатунів чотириланкового механізму відносно поздовжньої частини рами. Сукупність вищевказаних суттєвих ознак є необхідною і достатньою для виконання технічної задачі, поставленої в основу винаходу, з досягненням технічного результату - підвищення якості обробітку ґрунту і надійності технологічного процесу руху лапи у ґрунті. Наявність у ґрунтообробному знарядді чотириланкового механізму забезпечує постійний кут установки робочого органу до горизонталі при його коливаннях, що підвищує стійкість ходу робочого органу по глибині та якість обробітку ґрунту. Пружний елемент двостороннього руху, за допомогою якого С-подібна стійка сполучена з рамою, та переривач у формі гвинтової тяги з двома гайками, що розташовані під кутом 85-95 градусів до шатунів чотириланкового механізму відносно поздовжньої частини рами, забезпечують незалежність регулювання амплітуди коливань стійки з лапою і зусилля стиску пружного елементу, що дозволяє використовувати знаряддя на ґрунтах з різними фізико-механічними властивостями та силами опору, що діють на робочий орган, і підвищити якість обробітку ґрунту завдяки встановленню потрібних параметрів коливально-ударного руху стійки з робочим органом, тобто амплітуди коливань та зусилля стиску пружного елементу. Таким чином, виконання ґрунтообробного знаряддя з новими суттєвими ознаками дозволяє досягти зазначеного технічного результату. На фіг. схематично зображене ґрунтообробне знаряддя, вид збоку. Ґрунтообробне знаряддя складається з поперечної 1 та поздовжньої 2 частин рами, які сполучені між собою хомутом 3, стійки 4 і робочого органу 5. Стійка 4 сполучена з поздовжньою частиною 2 рами за допомогою чотириланкового механізму, який складається з шарнірів 9, 10 поздовжньої 2 частини рами, шатунів 6, 7 підвіски і шарнірів 11, 12 стійки. Стійка 4 підпружинена відносно поздовжньої 2 частини рами пружним елементом двостороннього руху, що містить гвинтову тягу 13 з гайкою 14 та дві пружини 15, 16. Переміщення стійки відносно поздовжньої 2 частини рами обмежено за допомогою преривача, який виконаний у виді гвинтової тяги 17 з двома гайками 18, 19, що сполучена зі стійкою 4 шарніром 20. Гвинтові тяги пружного елементу 13 і переривача 17 розташовані під кутом 85-95 градусів до шатунів 6, 7 відносно поздовжньої частини 2 рами. 80880 4 Працює запропоноване ґрунтообробне знаряддя в такій послідовності. При обробітку ґрунту робочий орган 5 заглиблюється у ґрунті і під дією змінної сили опору ґрунту переміщується відносно рами за допомогою чотириланкового механізму 6, 2, 7, 8, що викликає стиск пружини 16 пружного елементу і накопичення в ній потенційної енергії. При досягненні робочим органом 5 крайнього відхиленого положення, яке фіксується гайкою 19 преривача, і наступному зменшені сили опору ґрунту стійка 4 з робочим органом 5 рухається назад до положення, яке фіксується гайкою 18 переривача, при цьому відбувається плоскопаралельне коливання робочого органу 5 відносно горизонталі, що не змінює оптимального кута руху робочого органу у ґрунті. Регулювання амплітуди коливань робочого органу відбувається за допомогою гайок 18, 19 преривача, а зусилля стиску пружин 15, 16 - гайкою 14 пружного елементу. Виникаючі коливання робочого органу 5 посилюються потенційною енергією пружин 15, 16 пружного елементу, що забезпечує коливальноударний рух стояка з робочим органом, який сприяє розпушуванню ґрунту та самоочищенню лапи. Незалежне регулювання амплітуди коливань стояка 4 з робочим органом 5 дозволяє підібрати оптимальний режим роботи ґрунтообробного знаряддя для ґрунтів з різними фізикомеханічними властивостями та силами опору, що розширює можливість використання винаходу. Таким чином, запропонований винахід забезпечує удосконалення конструкції ґрунтообробного знаряддя з підвищенням якості обробітку ґрунту і надійності технологічного процесу руху робочого органу у ґрунті.
