Оптопара в обидва напрямки

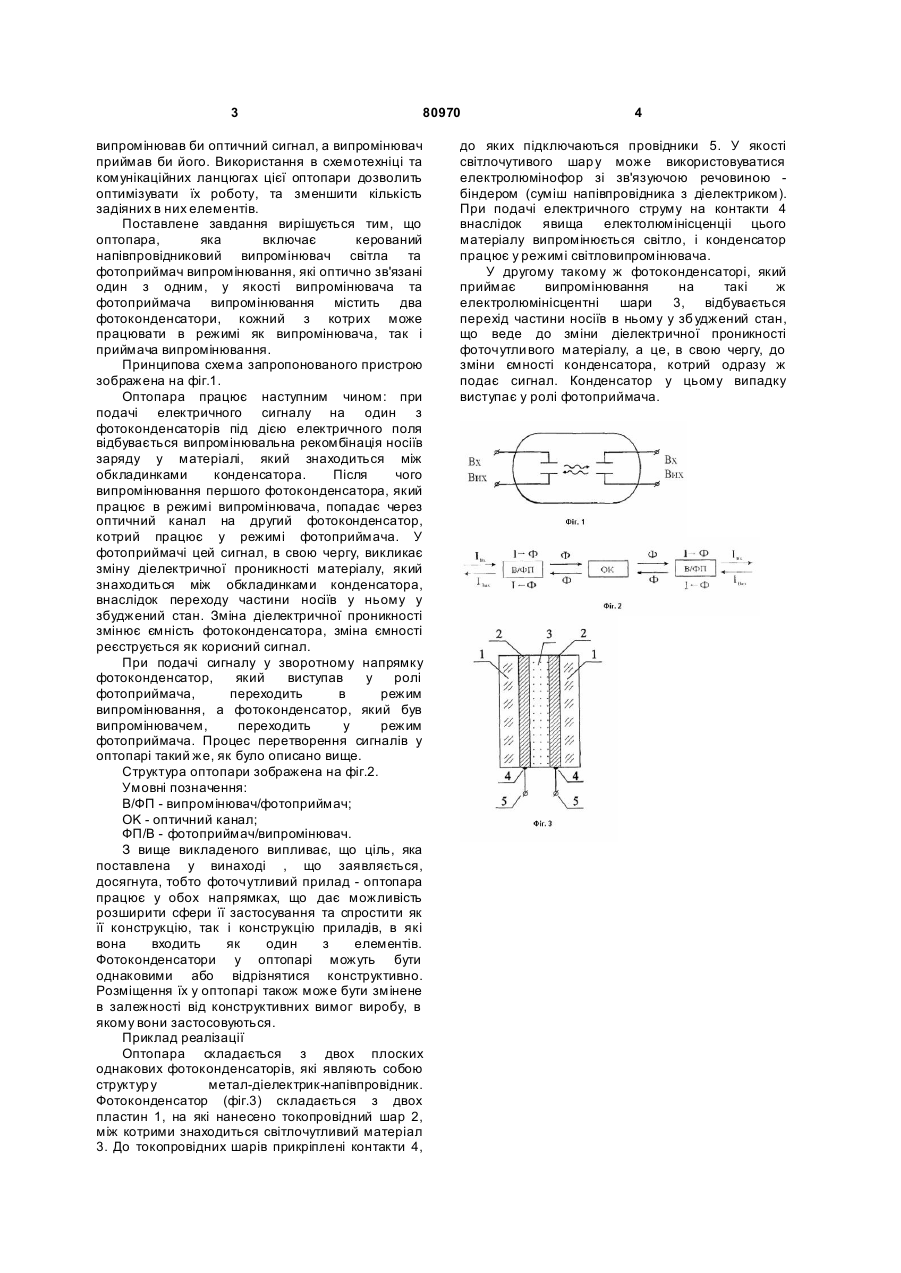

Оптопара в обидва напрямки, яка містить керований напівпровідниковий випромінювач світла та фотоприймач випромінювання, які оптично зв'язані один з одним, яка відрізняється тим, що як випромінювач і фотоприймач випромінювання містить два фотоконденсатори. (19) (21) 20041210058 (22) 07.12.2004 (24) 26.11.2007 (72) БАЧЕРІКОВ ЮРІЙ ЮРІЙОВИЧ, U A, ХЕЙЛЕНКО ОЛЬГА ТИ ХОНІВН А, U A (73) БАЧЕРІКОВ ЮРІЙ ЮРІЙОВИЧ, U A, ХЕЙЛЕНКО ОЛЬГА ТИ ХОНІВН А, U A (56) SU 720570, 10.03.1980 US 3478215, 11.11.1969 3 80970 випромінював би оптичний сигнал, а випромінювач приймав би його. Використання в схемотехніці та комунікаційних ланцюгах цієї оптопари дозволить оптимізувати їх роботу, та зменшити кількість задіяних в них елементів. Поставлене завдання вирішується тим, що оптопара, яка включає керований напівпровідниковий випромінювач світла та фотоприймач випромінювання, які оптично зв'язані один з одним, у якості випромінювача та фотоприймача випромінювання містить два фотоконденсатори, кожний з котрих може працювати в режимі як випромінювача, так і приймача випромінювання. Принципова схема запропонованого пристрою зображена на фіг.1. Оптопара працює наступним чином: при подачі електричного сигналу на один з фотоконденсаторів під дією електричного поля відбувається випромінювальна рекомбінація носіїв заряду у матеріалі, який знаходиться між обкладинками конденсатора. Після чого випромінювання першого фотоконденсатора, який працює в режимі випромінювача, попадає через оптичний канал на другий фотоконденсатор, котрий працює у режимі фотоприймача. У фотоприймачі цей сигнал, в свою чергу, викликає зміну діелектричної проникності матеріалу, який знаходиться між обкладинками конденсатора, внаслідок переходу частини носіїв у ньому у збуджений стан. Зміна діелектричної проникності змінює ємність фотоконденсатора, зміна ємності реєструється як корисний сигнал. При подачі сигналу у зворотному напрямку фотоконденсатор, який виступав у ролі фотоприймача, переходить в режим випромінювання, а фотоконденсатор, який був випромінювачем, переходить у режим фотоприймача. Процес перетворення сигналів у оптопарі такий же, як було описано вище. Структура оптопари зображена на фіг.2. Умовні позначення: В/ФП - випромінювач/фотоприймач; OK - оптичний канал; ФП/В - фотоприймач/випромінювач. З вище викладеного випливає, що ціль, яка поставлена у винаході , що заявляється, досягнута, тобто фоточутливий прилад - оптопара працює у обох напрямках, що дає можливість розширити сфери її застосування та спростити як її конструкцію, так і конструкцію приладів, в які вона входить як один з елементів. Фотоконденсатори у оптопарі можуть бути однаковими або відрізнятися конструктивно. Розміщення їх у оптопарі також може бути змінене в залежності від конструктивних вимог виробу, в якому вони застосовуються. Приклад реалізації Оптопара складається з двох плоских однакових фотоконденсаторів, які являють собою структур у метал-діелектрик-напівпровідник. Фотоконденсатор (фіг.3) складається з двох пластин 1, на які нанесено токопровідний шар 2, між котрими знаходиться світлочутливий матеріал 3. До токопровідних шарів прикріплені контакти 4, 4 до яких підключаються провідники 5. У якості світлочутивого шар у може використовуватися електролюмінофор зі зв'язуючою речовиною біндером (суміш напівпровідника з діелектриком). При подачі електричного струму на контакти 4 внаслідок явища електолюмінісценціі цього матеріалу випромінюється світло, і конденсатор працює у режимі світловипромінювача. У другому такому ж фотоконденсаторі, який приймає випромінювання на такі ж електролюмінісцентні шари 3, відбувається перехід частини носіїв в ньому у зб уджений стан, що веде до зміни діелектричної проникності фоточутли вого матеріалу, а це, в свою чергу, до зміни ємності конденсатора, котрий одразу ж подає сигнал. Конденсатор у цьому випадку виступає у ролі фотоприймача.
