Водогрійний котел

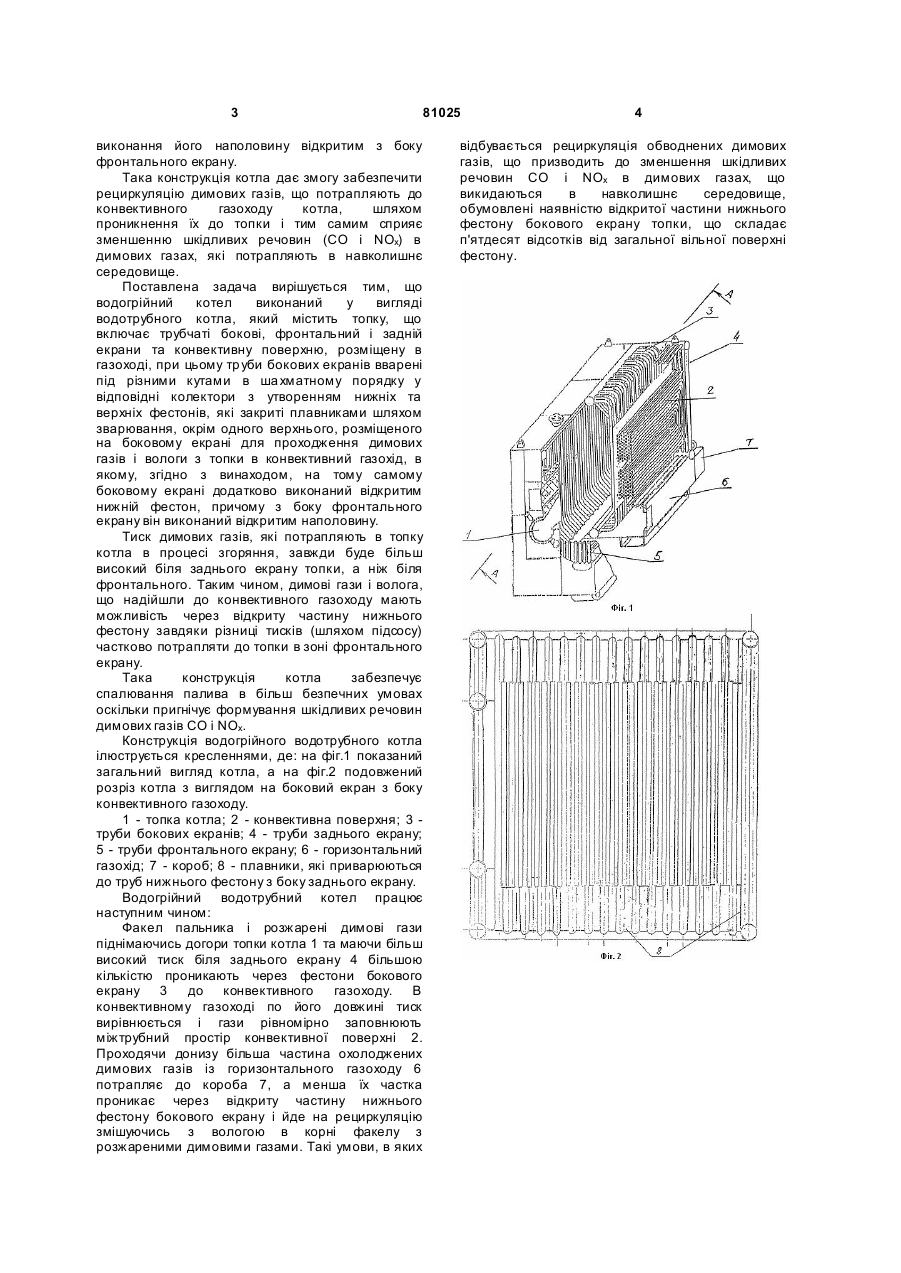

Водогрійний котел, виконаний у вигляді водотрубного котла, який містить топку, що включає трубчаті бокові, фронтальний і задній екрани та конвективну поверхню, розміщену в газоході, при цьому тр уби бокових екранів вварені під різними кутами в шаховому порядку у відповідні колектори з утворенням нижніх та верхніх фестонів, які закриті плавниками шляхом зварювання, окрім одного верхнього, розміщеного на боковому екрані для проходження димових газів і вологи з топки в конвективний газохід, який відрізняє ться тим, що на тому самому боковому екрані додатково виконаний відкритим нижній фестон, причому з боку фронтального екрана він виконаний відкритим наполовину. (19) (21) a200509861 (22) 20.10.2005 (24) 26.11.2007 (72) БИКОРІЗ ЄВГЕНІЙ ЙОСИПОВИЧ, UA, РОГОВИЙ ВІТАЛІЙ ТРОХИ МОВИЧ, U A, СІГАЛ ОЛЕКСАНДР ІС АКОВИЧ, UA, БАСС ЯКІВ СЕМЕНОВИЧ, U A (73) ІНСТИТУТ ТЕХНІЧНОЇ ТЕПЛОФІЗИКИ НАН УКРАЇНИ, U A (56) UA 61440, A, 17.11.2003 SU 781490, 23.11.1980 RU 2210702, C2, 20.08.2003 RU 2188361, C2, 27.08.2002 RU 2217666, C2, 27.11.2003 US 3638620, 01.02.1972 GB 2140138, A, 21.11.1984 3 81025 виконання його наполовину відкритим з боку фронтального екрану. Така конструкція котла дає змогу забезпечити рециркуляцію димових газів, що потрапляють до конвективного газоходу котла, шляхом проникнення їх до топки і тим самим сприяє зменшенню шкідливих речовин (СО і NOx) в димових газах, які потрапляють в навколишнє середовище. Поставлена задача вирішується тим, що водогрійний котел виконаний у вигляді водотрубного котла, який містить топку, що включає трубчаті бокові, фронтальний і задній екрани та конвективну поверхню, розміщену в газоході, при цьому тр уби бокових екранів вварені під різними кутами в ша хматному порядку у відповідні колектори з утворенням нижніх та верхніх фестонів, які закриті плавниками шляхом зварювання, окрім одного верхнього, розміщеного на боковому екрані для проходження димових газів і вологи з топки в конвективний газохід, в якому, згідно з винаходом, на тому самому боковому екрані додатково виконаний відкритим нижній фестон, причому з боку фронтального екрану він виконаний відкритим наполовину. Тиск димових газів, які потрапляють в топку котла в процесі згоряння, завжди буде більш високий біля заднього екрану топки, а ніж біля фронтального. Таким чином, димові гази і волога, що надійшли до конвективного газоходу мають можливість через відкриту частину нижнього фестону завдяки різниці тисків (шляхом підсосу) частково потрапляти до топки в зоні фронтального екрану. Така конструкція котла забезпечує спалювання палива в більш безпечних умовах оскільки пригнічує формування шкідливих речовин димових газів CO і NOх. Конструкція водогрійного водотрубного котла ілюструється кресленнями, де: на фіг.1 показаний загальний вигляд котла, а на фіг.2 подовжений розріз котла з виглядом на боковий екран з боку конвективного газоходу. 1 - топка котла; 2 - конвективна поверхня; 3 труби бокових екранів; 4 - труби заднього екрану; 5 - труби фронтального екрану; 6 - горизонтальний газохід; 7 - короб; 8 - плавники, які приварюються до труб нижнього фестону з боку заднього екрану. Водогрійний водотрубний котел працює наступним чином: Факел пальника і розжарені димові гази піднімаючись догори топки котла 1 та маючи більш високий тиск біля заднього екрану 4 більшою кількістю проникають через фестони бокового екрану 3 до конвективного газоходу. В конвективному газоході по його довжині тиск вирівнюється і гази рівномірно заповнюють міжтрубний простір конвективної поверхні 2. Проходячи донизу більша частина охолоджених димових газів із горизонтального газоходу 6 потрапляє до короба 7, а менша їх частка проникає через відкриту частину нижнього фестону бокового екрану і йде на рециркуляцію змішуючись з вологою в корні факелу з розжареними димовими газами. Такі умови, в яких 4 відбувається рециркуляція обводнених димових газів, що призводить до зменшення шкідливих речовин CO і NOx в димових газах, що викидаються в навколишнє середовище, обумовлені наявністю відкритої частини нижнього фестону бокового екрану топки, що складає п'ятдесят відсотків від загальної вільної поверхні фестону.
