Водогрійний котел касіянчука я.п.
Формула / Реферат
Водогрійний котел, який складається із основного котла, який має в своєму складі передній, задній, два бічних та верхній екран, де бічні та верхні екрани виготовлені з труб-гибів, передні та задні екрани виготовлені з прямих вертикальних труб, топки, розміщеної під основним котлом, теплоізоляційного корпуса, двох водяних економайзерів, з'єднаних між собою трубопроводами з запірною та запобіжною арматурою, керованих димових шиберів, запірної та запобіжної арматури, який відрізняється тим, що котел оснащений двома незалежними один від одного пакетами з нижніми та верхніми коллекторами, у верхніх частинах правого та лівого незалежних екранів котла виконані два вікна для виходу продуктів згорання з топки котла і наступним їх надходженням в газоходи конвективних шахт, де розміщені правий та лівий водяні економайзери, а в газоходах після водяних економайзерів розміщені клиноподібні газорозподільчі перегородки для ефективної тепловіддачі димових газів водяним економайзером, а керуючі димові шибери розміщені в бокових боровах котла.
Текст

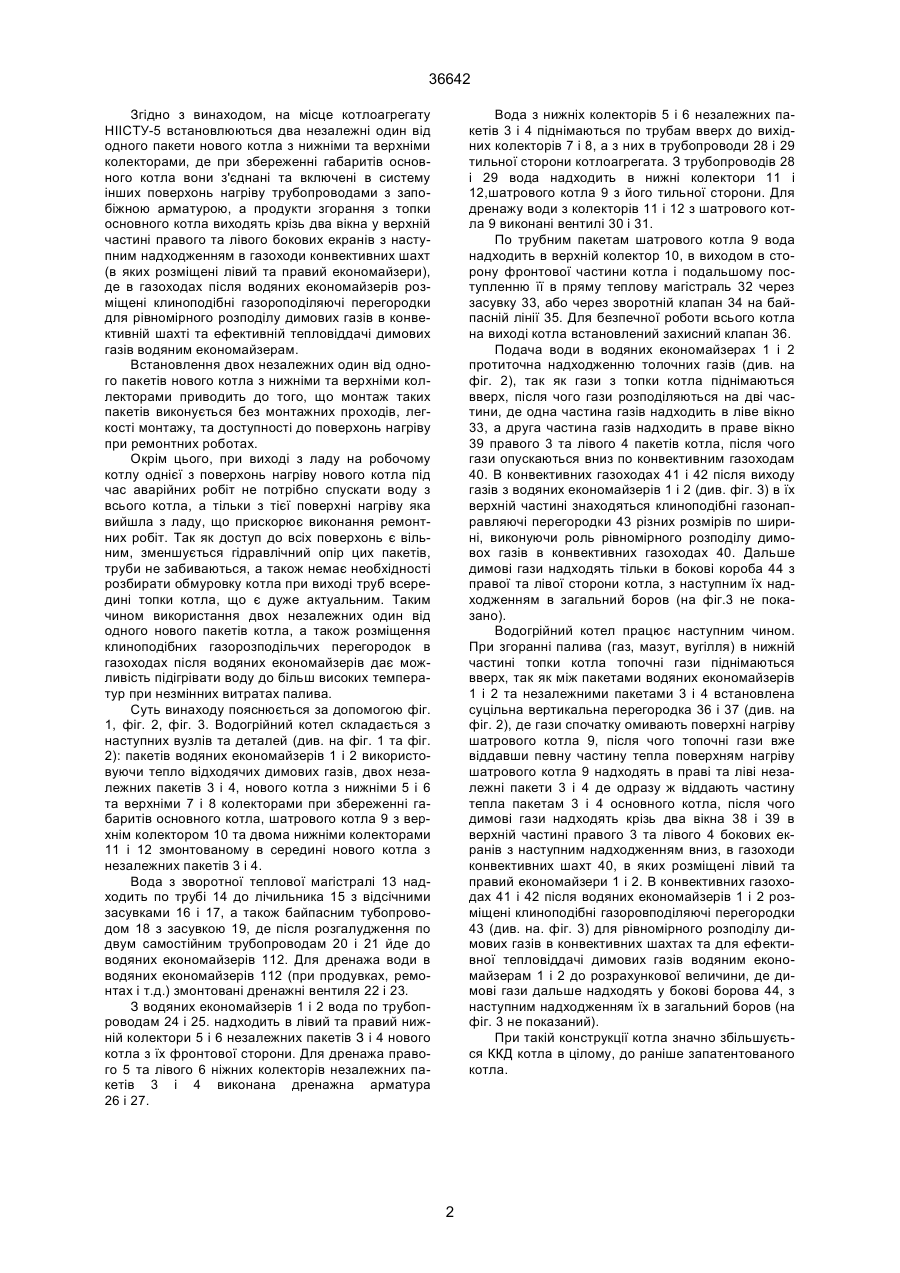

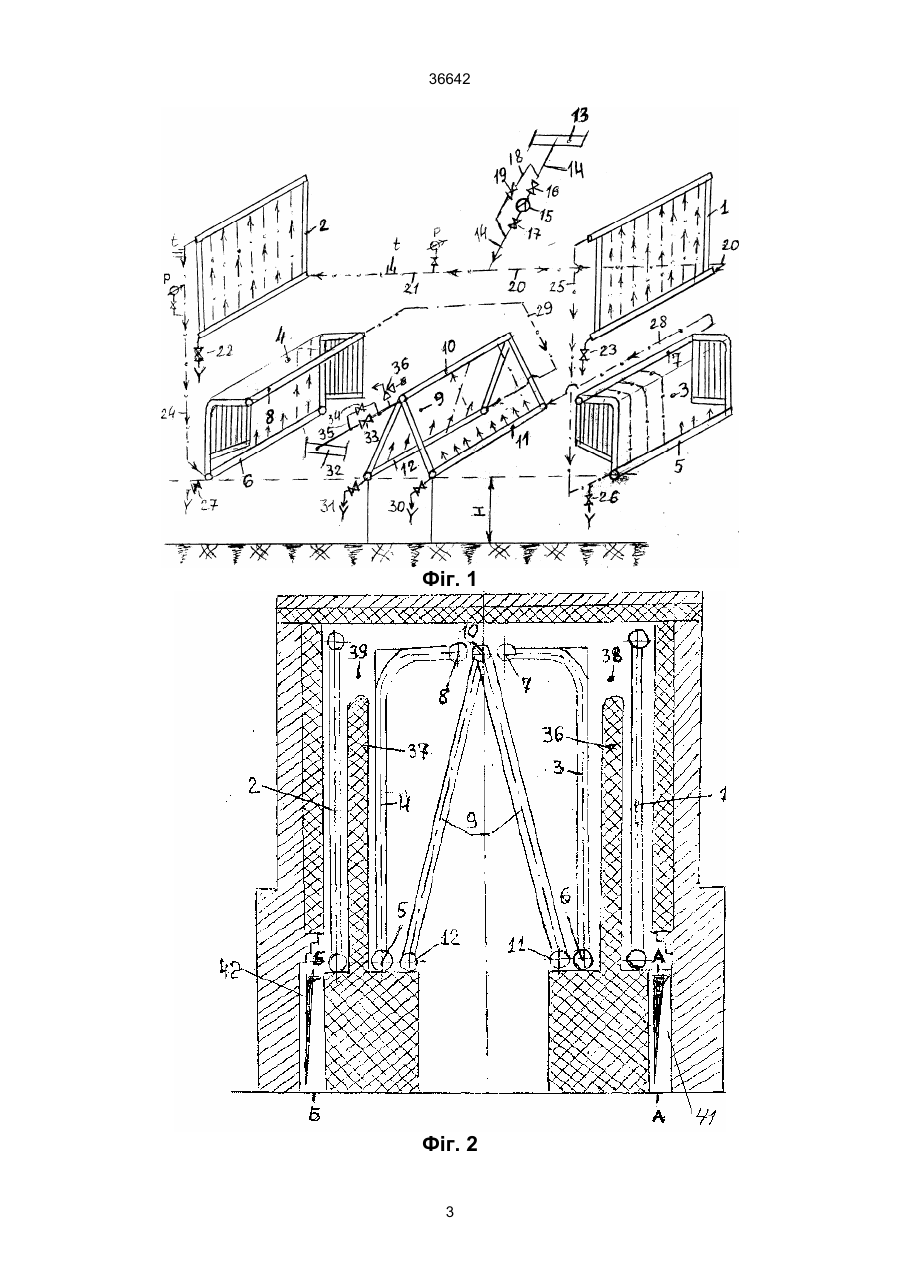

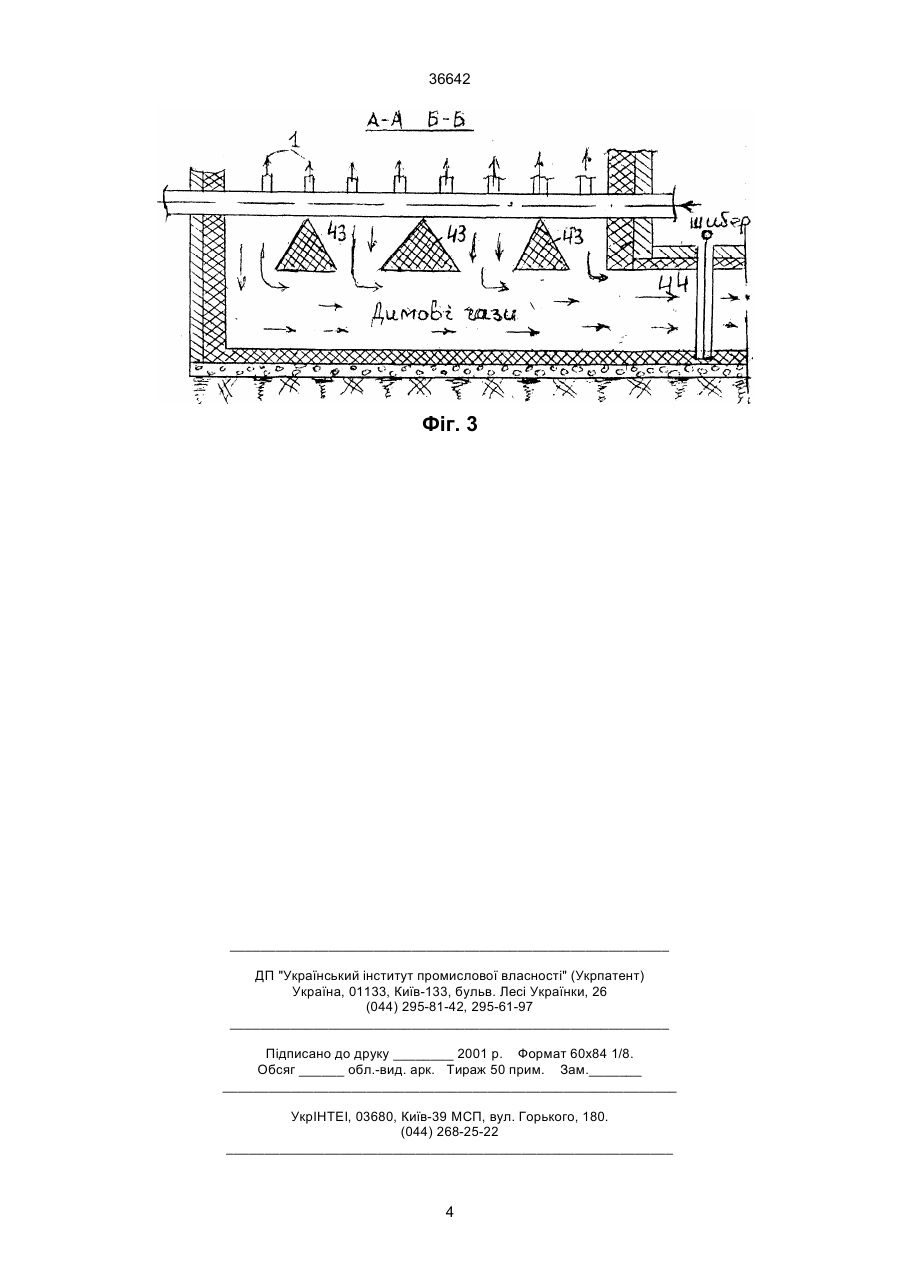

Водогрійний котел, який складається із основного котла, який має в своєму складі передній, задній, два бічних та верхній екран, де бічні та верхні екрани виготовлені з труб-гибів, передні та задні екрани виготовлені з прямих вертикальних труб, топки, розміщеної під основним котлом, теплоізоляційного корпуса, двох водяних економайзерів, з'єднаних між собою трубопроводами з запі 36642 Згідно з винаходом, на місце котлоагрегату НІІСТУ-5 встановлюються два незалежні один від одного пакети нового котла з нижніми та верхніми колекторами, де при збереженні габаритів основного котла вони з'єднані та включені в систему інших поверхонь нагріву трубопроводами з запобіжною арматурою, а продукти згорання з топки основного котла виходять крізь два вікна у верхній частині правого та лівого бокових екранів з наступним надходженням в газоходи конвективних шахт (в яких розміщені лівий та правий економайзери), де в газоходах після водяних економайзерів розміщені клиноподібні газороподіляючі перегородки для рівномірного розподілу димових газів в конвективній шахті та ефективній тепловіддачі димових газів водяним економайзерам. Встановлення двох незалежних один від одного пакетів нового котла з нижніми та верхніми коллекторами приводить до того, що монтаж таких пакетів виконується без монтажних проходів, легкості монтажу, та доступності до поверхонь нагріву при ремонтних роботах. Окрім цього, при виході з ладу на робочому котлу однієї з поверхонь нагріву нового котла під час аварійних робіт не потрібно спускати воду з всього котла, а тільки з тієї поверхні нагріву яка вийшла з ладу, що прискорює виконання ремонтних робіт. Так як доступ до всіх поверхонь є вільним, зменшується гідравлічний опір цих пакетів, труби не забиваються, а також немає необхідності розбирати обмуровку котла при виході труб всередині топки котла, що є дуже актуальним. Таким чином використання двох незалежних один від одного нового пакетів котла, а також розміщення клиноподібних газорозподільчих перегородок в газоходах після водяних економайзерів дає можливість підігрівати воду до більш високих температур при незмінних витратах палива. Суть винаходу пояснюється за допомогою фіг. 1, фіг. 2, фіг. 3. Водогрійний котел складається з наступних вузлів та деталей (див. на фіг. 1 та фіг. 2): пакетів водяних економайзерів 1 і 2 використовуючи тепло відходячих димових газів, двох незалежних пакетів 3 і 4, нового котла з нижніми 5 і 6 та верхніми 7 і 8 колекторами при збереженні габаритів основного котла, шатрового котла 9 з верхнім колектором 10 та двома нижніми колекторами 11 і 12 змонтованому в середині нового котла з незалежних пакетів 3 і 4. Вода з зворотної теплової магістралі 13 надходить по трубі 14 до лічильника 15 з відсічними засувками 16 і 17, а також байпасним тубопроводом 18 з засувкою 19, де після розгалудження по двум самостійним трубопроводам 20 і 21 йде до водяних економайзерів 112. Для дренажа води в водяних економайзерів 112 (при продувках, ремонтах і т.д.) змонтовані дренажні вентиля 22 і 23. З водяних економайзерів 1 і 2 вода по трубопроводам 24 і 25. надходить в лівий та правий нижній колектори 5 і 6 незалежних пакетів З і 4 нового котла з їх фронтової сторони. Для дренажа правого 5 та лівого 6 ніжних колекторів незалежних пакетів 3 і 4 виконана дренажна арматура 26 і 27. Вода з нижніх колекторів 5 і 6 незалежних пакетів 3 і 4 піднімаються по трубам вверх до вихідних колекторів 7 і 8, а з них в трубопроводи 28 і 29 тильної сторони котлоагрегата. З трубопроводів 28 і 29 вода надходить в нижні колектори 11 і 12,шатрового котла 9 з його тильної сторони. Для дренажу води з колекторів 11 і 12 з шатрового котла 9 виконані вентилі 30 і 31. По трубним пакетам шатрового котла 9 вода надходить в верхній колектор 10, в виходом в сторону фронтової частини котла і подальшому поступленню її в пряму теплову магістраль 32 через засувку 33, або через зворотній клапан 34 на байпасній лінії 35. Для безпечної роботи всього котла на виході котла встановлений захисний клапан 36. Подача води в водяних економайзерах 1 і 2 протиточна надходженню толочних газів (див. на фіг. 2), так як гази з топки котла піднімаються вверх, після чого гази розподіляються на дві частини, де одна частина газів надходить в ліве вікно 33, а друга частина газів надходить в праве вікно 39 правого 3 та лівого 4 пакетів котла, після чого гази опускаються вниз по конвективним газоходам 40. В конвективних газоходах 41 і 42 після виходу газів з водяних економайзерів 1 і 2 (див. фіг. 3) в їх верхній частині знаходяться клиноподібні газонаправляючі перегородки 43 різних розмірів по ширині, виконуючи роль рівномірного розподілу димовох газів в конвективних газоходах 40. Дальше димові гази надходять тільки в бокові короба 44 з правої та лівої сторони котла, з наступним їх надходженням в загальний боров (на фіг.3 не показано). Водогрійний котел працює наступним чином. При згоранні палива (газ, мазут, вугілля) в нижній частині топки котла топочні гази піднімаються вверх, так як між пакетами водяних економайзерів 1 і 2 та незалежними пакетами 3 і 4 встановлена суцільна вертикальна перегородка 36 і 37 (див. на фіг. 2), де гази спочатку омивають поверхні нагріву шатрового котла 9, після чого топочні гази вже віддавши певну частину тепла поверхням нагріву шатрового котла 9 надходять в праві та ліві незалежні пакети 3 і 4 де одразу ж віддають частину тепла пакетам 3 і 4 основного котла, після чого димові гази надходять крізь два вікна 38 і 39 в верхній частині правого 3 та лівого 4 бокових екранів з наступним надходженням вниз, в газоходи конвективних шахт 40, в яких розміщені лівий та правий економайзери 1 і 2. В конвективних газоходах 41 і 42 після водяних економайзерів 1 і 2 розміщені клиноподібні газоровподіляючі перегородки 43 (див. на. фіг. 3) для рівномірного розподілу димових газів в конвективних шахтах та для ефективної тепловіддачі димових газів водяним економайзерам 1 і 2 до розрахункової величини, де димові гази дальше надходять у бокові борова 44, з наступним надходженням їх в загальний боров (на фіг. 3 не показаний). При такій конструкції котла значно збільшується ККД котла в цілому, до раніше запатентованого котла. 2 36642 Фіг. 1 Фіг. 2 3 36642 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
ДивитисяДодаткова інформація
Автори англійськоюKasianchuk Yaroslav Petrovych
Автори російськоюКасиянчук Ярослав Петрович
МПК / Мітки
МПК: F24H 1/00
Мітки: я.п, котел, водогрійний, касіянчука
