Робочий орган культиватора

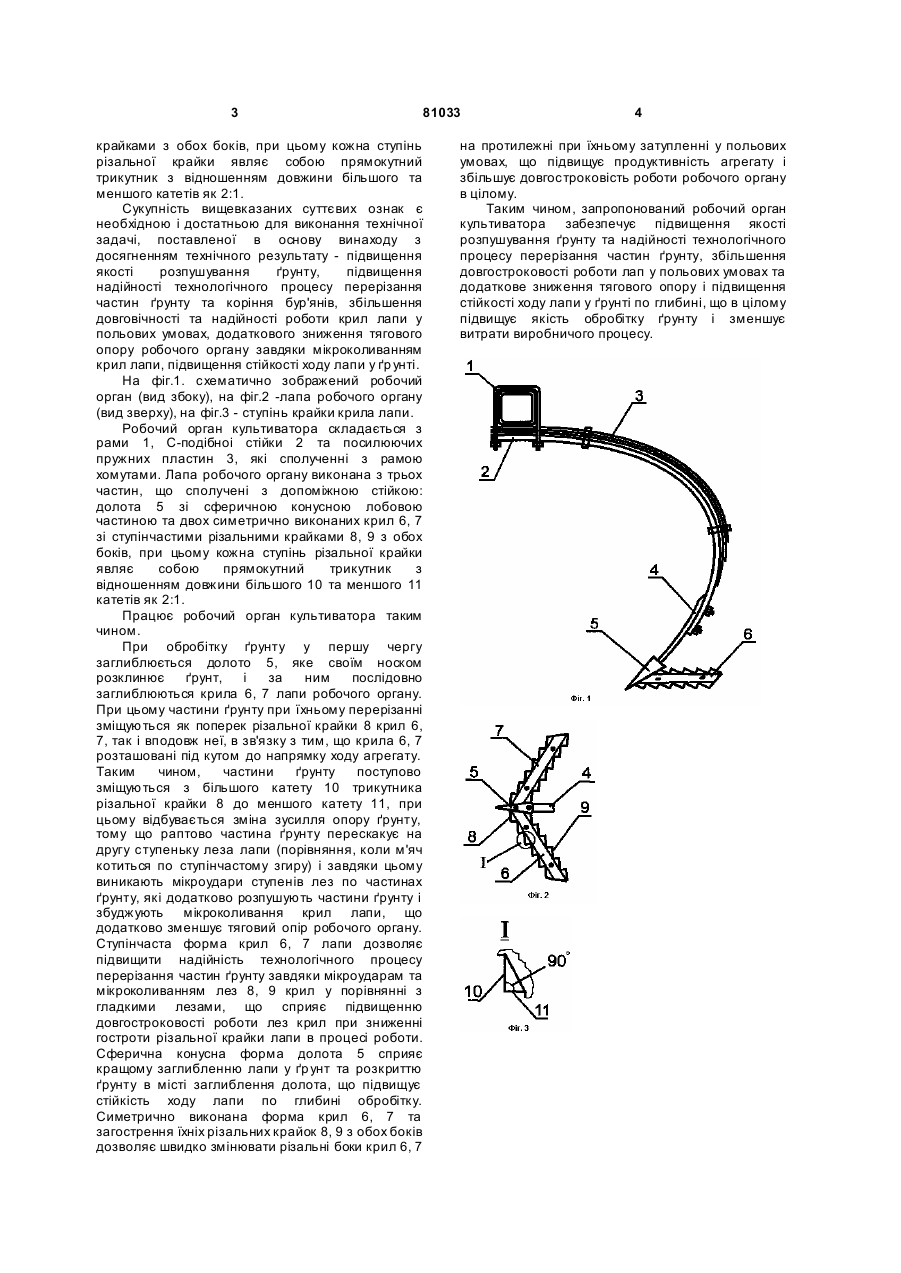

Робочий орган культиватора, що містить Сподібну стійку, яка посилена пружними пластинами, що розташовані з її тильної сторони, і лапу, який відрізняється тим, що лапа виконана з трьох частин, з'єднаних з допоміжною стійкою долота зі сферичною конусною лобовою частиною та дво х симетрично виконаних крил зі ступінчастими крайками з обох боків, при цьому кожний ступінь різальної крайки являє собою прямокутний трикутник з відношенням довжини більшого та меншого катетів як 2:1. (19) (21) a200510958 (22) 21.11.2005 (24) 26.11.2007 (72) БАБИЦЬКИЙ ЛЕОНІД ФЕДОРОВИЧ, UA, ТАРАСЕНКО ВОЛОДИМИР ІВАНОВИЧ, U A, КУСЕНКО ЮРІЙ ЮРІЙОВИЧ, U A (73) НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ, UA (56) RU 2252519, 27.05.2005 RU 2113086, 20.06.1998 RU 2113087, 20.06.1998 SU 1722267, 30.03.1992 3 81033 крайками з обох боків, при цьому кожна ступінь різальної крайки являє собою прямокутний трикутник з відношенням довжини більшого та меншого катетів як 2:1. Сукупність вищевказаних суттєвих ознак є необхідною і достатньою для виконання технічної задачі, поставленої в основу винаходу з досягненням технічного результату - підвищення якості розпушування ґрунту, підвищення надійності технологічного процесу перерізання частин ґрунту та коріння бур'янів, збільшення довговічності та надійності роботи крил лапи у польових умовах, додаткового зниження тягового опору робочого органу завдяки мікроколиванням крил лапи, підвищення стійкості ходу лапи у ґр унті. На фіг.1. схематично зображений робочий орган (вид збоку), на фіг.2 -лапа робочого органу (вид зверху), на фіг.3 - ступінь крайки крила лапи. Робочий орган культиватора складається з рами 1, С-подібноі стійки 2 та посилюючих пружних пластин 3, які сполученні з рамою хомутами. Лапа робочого органу виконана з трьох частин, що сполучені з допоміжною стійкою: долота 5 зі сферичною конусною лобовою частиною та двох симетрично виконаних крил 6, 7 зі ступінчастими різальними крайками 8, 9 з обох боків, при цьому кожна ступінь різальної крайки являє собою прямокутний трикутник з відношенням довжини більшого 10 та меншого 11 катетів як 2:1. Працює робочий орган культиватора таким чином. При обробітку ґрунту у першу чергу заглиблюється долото 5, яке своїм носком розклинює ґрунт, і за ним послідовно заглиблюються крила 6, 7 лапи робочого органу. При цьому частини ґрунту при їхньому перерізанні зміщуються як поперек різальної крайки 8 крил 6, 7, так і вподовж неї, в зв'язку з тим, що крила 6, 7 розташовані під кутом до напрямку ходу агрегату. Таким чином, частини ґрунту поступово зміщуються з більшого катету 10 трикутника різальної крайки 8 до меншого катету 11, при цьому відбувається зміна зусилля опору ґрунту, тому що раптово частина ґрунту перескакує на другу ступеньку леза лапи (порівняння, коли м'яч котиться по ступінчастому згиру) і завдяки цьому виникають мікроудари ступенів лез по частинах ґрунту, які додатково розпушують частини ґрунту і збуджують мікроколивання крил лапи, що додатково зменшує тяговий опір робочого органу. Ступінчаста форма крил 6, 7 лапи дозволяє підвищити надійність технологічного процесу перерізання частин ґрунту завдяки мікроударам та мікроколиванням лез 8, 9 крил у порівнянні з гладкими лезами, що сприяє підвищенню довгостроковості роботи лез крил при зниженні гостроти різальної крайки лапи в процесі роботи. Сферична конусна форма долота 5 сприяє кращому заглибленню лапи у ґр унт та розкриттю ґрунту в місті заглиблення долота, що підвищує стійкість ходу лапи по глибині обробітку. Симетрично виконана форма крил 6, 7 та загострення їхніх різальних крайок 8, 9 з обох боків дозволяє швидко змінювати різальні боки крил 6, 7 4 на протилежні при їхньому затупленні у польових умовах, що підвищує продуктивність агрегату і збільшує довгостроковість роботи робочого органу в цілому. Таким чином, запропонований робочий орган культиватора забезпечує підвищення якості розпушування ґрунту та надійності технологічного процесу перерізання частин ґрунту, збільшення довгостроковості роботи лап у польових умовах та додаткове зниження тягового опору і підвищення стійкості ходу лапи у ґрунті по глибині, що в цілому підвищує якість обробітку ґрунту і зменшує витрати виробничого процесу.
