Катодний вузол магнетрона
Формула / Реферат
Катодний вузол магнетрона, що містить два типи катодів, які розміщені почергово на одній осі, причому основний катод має форму циліндричних втулок, виготовлених із вторинно-емісійного матеріалу, а запускаючі автоемісійні катоди мають форму плоских дисків з більшим діаметром, ніж вторинно-емісійні циліндричні втулки, який відрізняється тим, що вторинно-емісійні циліндричні втулки та автоемісійні диски ізольовані одні від одних і виконані з можливостю прикладання величини напруги між ними, що забезпечує максимальний коефіцієнт вторинної емісії для матеріалу, який використовується, причому на вторинно-емісійні циліндричні втулки подається менша величина напруги, ніж на автоемісійні диски.
Текст

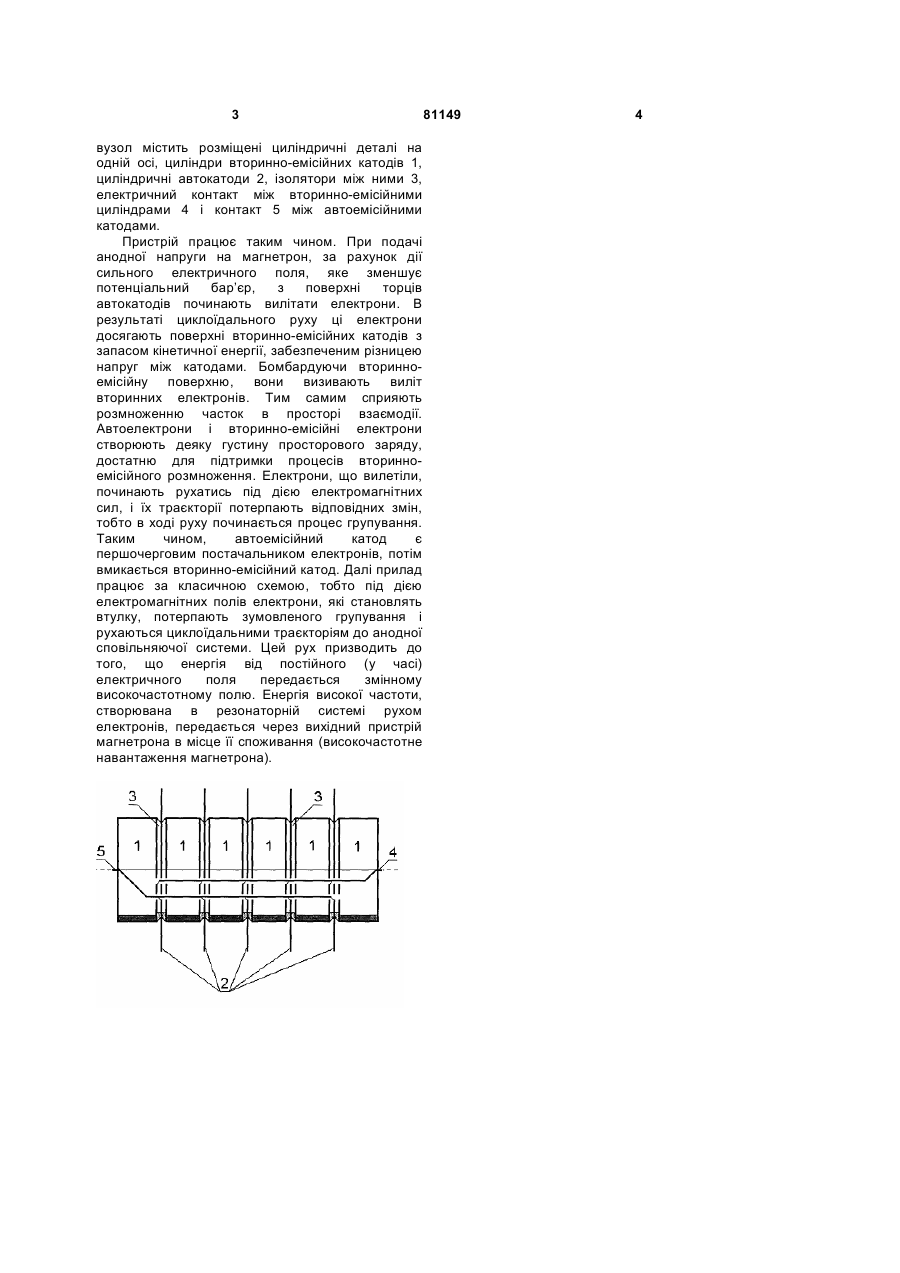

Катодний вузол магнетрона, що містить два типи катодів, які розміщені почергово на одній осі, причому основний катод має форму циліндричних втулок, виготовлених із вторинно-емісійного 3 вузол містить розміщені циліндричні деталі на одній осі, циліндри вторинно-емісійних катодів 1, циліндричні автокатоди 2, ізолятори між ними 3, електричний контакт між вторинно-емісійними циліндрами 4 і контакт 5 між автоемісійними катодами. Пристрій працює таким чином. При подачі анодної напруги на магнетрон, за рахунок дії сильного електричного поля, яке зменшує потенціальний бар’єр, з поверхні торців автокатодів починають вилітати електрони. В результаті циклоїдального руху ці електрони досягають поверхні вторинно-емісійних катодів з запасом кінетичної енергії, забезпеченим різницею напруг між катодами. Бомбардуючи вторинноемісійну поверхню, вони визивають виліт вторинних електронів. Тим самим сприяють розмноженню часток в просторі взаємодії. Автоелектрони і вторинно-емісійні електрони створюють деяку густину просторового заряду, достатню для підтримки процесів вторинноемісійного розмноження. Електрони, що вилетіли, починають рухатись під дією електромагнітних сил, і їх траєкторії потерпають відповідних змін, тобто в ході руху починається процес групування. Таким чином, автоемісійний катод є першочерговим постачальником електронів, потім вмикається вторинно-емісійний катод. Далі прилад працює за класичною схемою, тобто під дією електромагнітних полів електрони, які становлять втулку, потерпають зумовленого групування і рухаються циклоїдальними траєкторіям до анодної сповільняючої системи. Цей рух призводить до того, що енергія від постійного (у часі) електричного поля передається змінному високочастотному полю. Енергія високої частоти, створювана в резонаторній системі рухом електронів, передається через вихідний пристрій магнетрона в місце її споживання (високочастотне навантаження магнетрона). 81149 4
ДивитисяДодаткова інформація
Назва патенту англійськоюMagnetron cathode assembly
Автори англійськоюKopot Mykhailo Andriiovych
Назва патенту російськоюКатодный узел магнетрона
Автори російськоюКопоть Михаил Андреевич
МПК / Мітки
МПК: H01J 25/00, H01J 23/02
Мітки: магнетрона, катодний, вузол
