Катодний вузол для електронних приладів
Номер патенту: 7825
Опубліковано: 26.12.1995
Автори: Демченко Микола Миколайович, Осауленко Микола Федорович, Шутовський Владіслав Володимирович, Бабич Ольгерд Іванович
Формула / Реферат
1. Катодный узел для электронных приборов, содержащий металлосплавный эмиттер, закрепленный в центре тела накала, закрепленного на держателе, прикрепленном к токоподводам, отличающийся тем, что, с целью повышения надежности катодного узла за счет увеличения его формоустойчивости и уменьшения потребляемой мощности, тело накала выполнено в виде четырехгранного пирамидального каркаса с ребрами одинаковой длины, на вершине которого расположен эмиттер, а концы ребер закреплены на концах держателей тела накала, выполненных в виде двух диаметрально противоположных частей кольца, каждая из которых прикреплена центральной частью к токоподводам, а ось кольца совпадает с осью пирамидального каркаса.
2. Узел по п.1, отличающийся тем, что площадь поперечного сечения части кольца превышает площадь поперечного сечения ребра пирамидального каркаса.
Текст

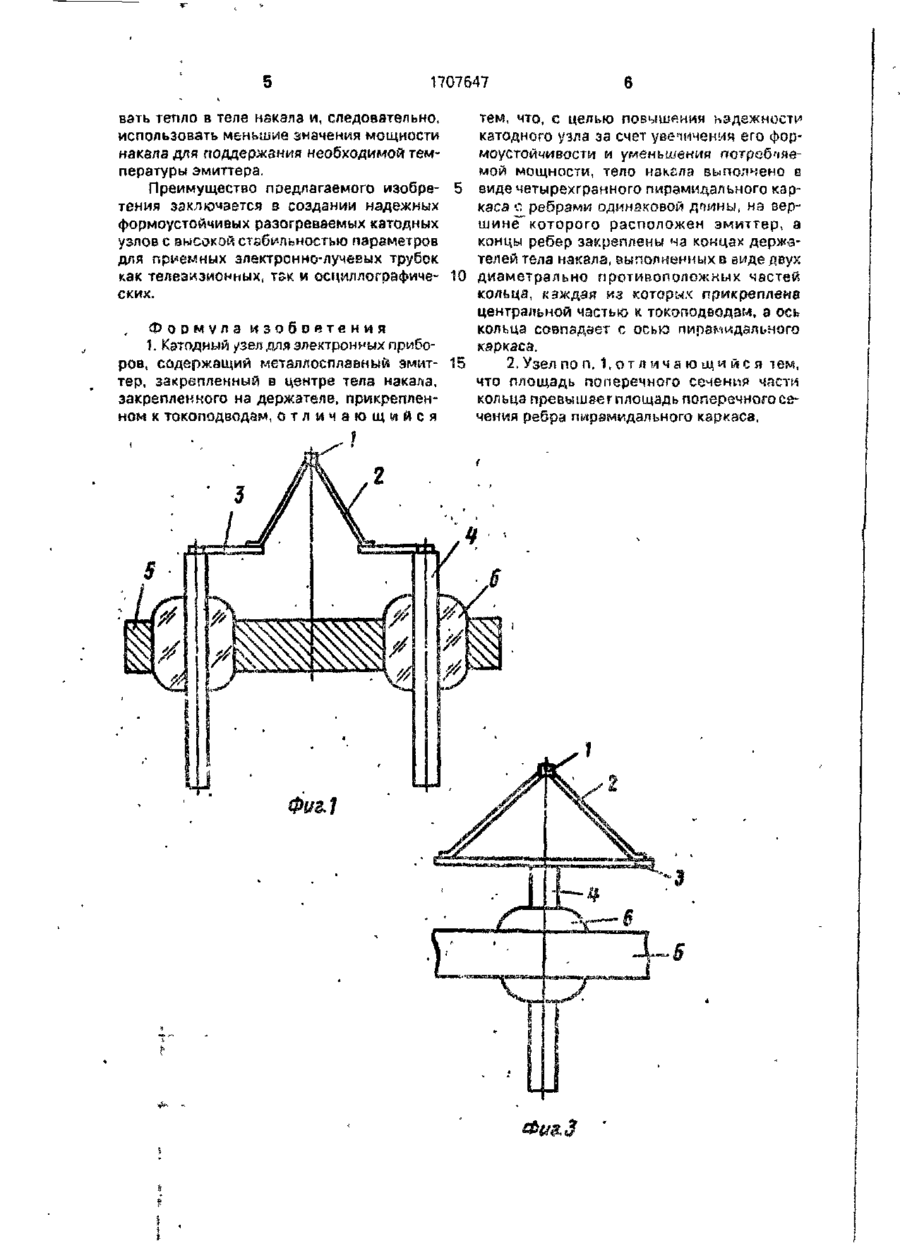

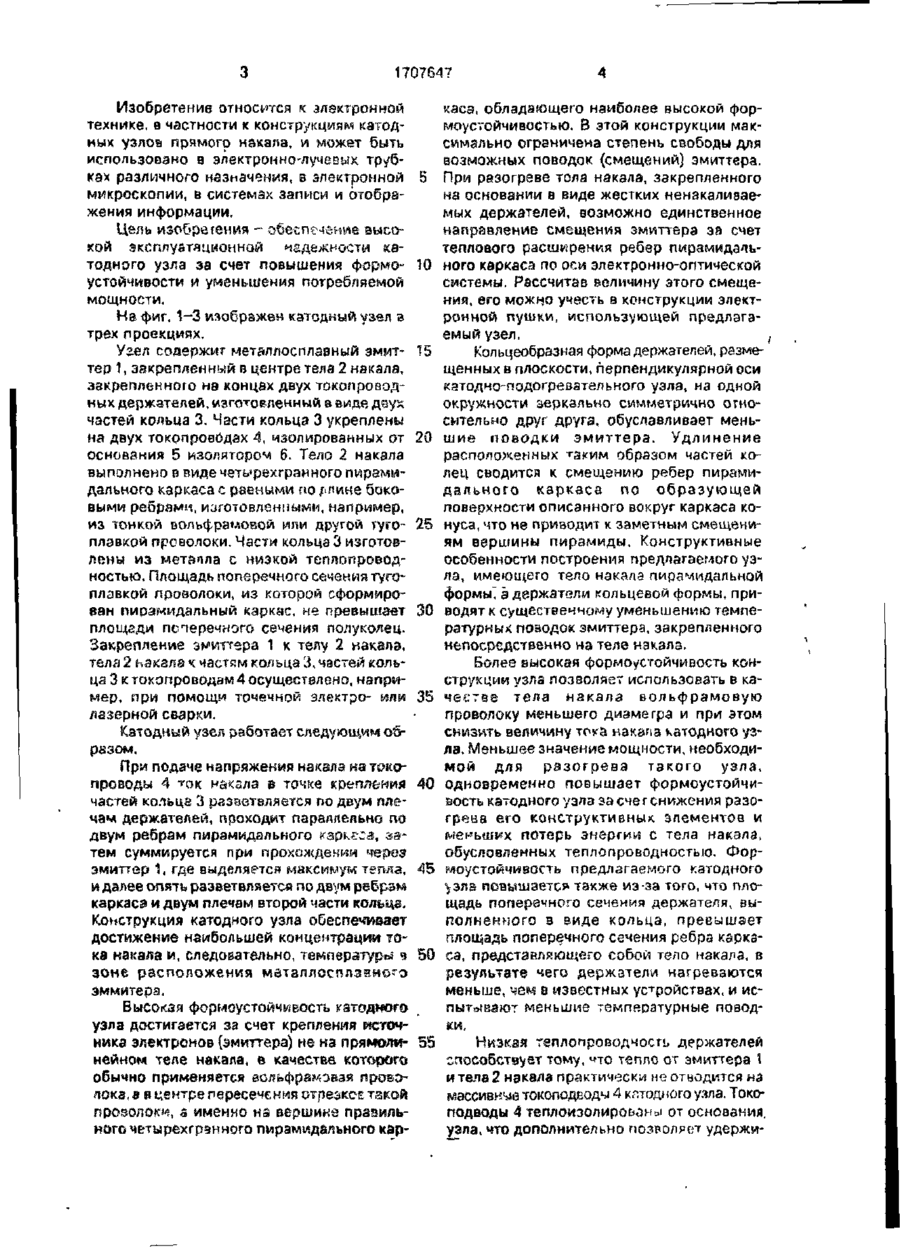

Изобретение относится к области электроники, Цель изобретения - повышение надежности катодного узла за счет увеличе ния его формоустойчивости и уменьшения потребляемой мощности достигается тем, что в катодном узле тело 2 накала выполнено в виде четырехгранного пирамидального каркаса (ЧГПК) с равными по длине боковыми ребрами, изготоалемными, например, из тонкой вольфрамовой проволоки. Концы ребер закреплены на концах держателей тела 2 накапа, изготовленных из токопроеодного материала в виде двух частей кольца 3, ось которого совпадает с осью ЧГПК. На вершине ЧГПК расположен эмиттер 1, Площадь поперечного сечения одной части кольца 3 превышает площадь поперечного сечения ребра ЧГПК. 1 з.п. ф-лы, 3 ил. Фиг. 2 >ih^-.. 1707647 Изобретение относится к электронной технике, в частности к конструкциям катодных узлов прямого наказа, и может быть использовано в электронно-лучеэых трубках различного назначения, в электронной микроскопии, в системах записи и отображения информации. ЦЙЯЬ изо&рйгения - обеспечение высокой эксплуатационной надежности катодного узла за счет повышения формоустойчивости и уменьшения потребляемой мощности. На фиг. 1-3 изображен катодный узел в трех проекциях. Угел содержит металлосплавный эмиттер 1, закрепленный в центре тела 2 накала, закрепленного на концах двух токопроводных держателей, изготовленный а виде, двух частей кольца 3. Части кольца 3 укреплены на двух токопровбдэх 4, изолированных от основания 5 изоляторов 6. Тело 2 накала выполнено в виде четырехгранного пирамидального каркаса с равными но .глине боковыми ребрами, изготовленными, например, из тонкой вольфрамовой или другой гугоплавкой проволоки. Части кольца 3 изготовлены из металла с низкой теплопроводностью. Площадь поперечного сечения тугоплавкой проволоки, из которой сформирован пирамидальный каркас, не превышает площгди поперечного сечения полуколец. Закрепление эмиттера 1 к телу 2 накала, тела 2 ьакала к частям кольца 3, частей кольца 3 к токолроводам 4 осуществлено, например, при помощи точечной электро- или лазерной сварки. Катодный узел работает следующим 5 10 15 20 25 30 35 При подаче напряжения накала кзтокопроводы 4 ток начала в точке крепления 40 частей кольца 3 ргзаетвляется по двум плечам держателей, проходит параллельно по двум ребрам пирамидального каркаса, затем суммируется при прохождении через эмиттер 1, где выделяется максимум тепла, 45 и далее опять разветвляется по двум ребрам каркаса и двум плечам второй части кольца. Конструкция катодного узла обеспечиэает достижение наибольшей концентрации тока накала и, следовательно, температуры з 50 зоне расположения матвллосплзвно-э эммитера. Высокая формоустойчивость гатодното узла достигается за счет крепления источника электронов (эмиттера) не на прямоли- 55 нейном теле накала, в качестве которого обычно применяется вольфрамовая проволока, а в центре пересечения отрезкеЕ такой проволок"!, з именно на вершине правильного четырехгранного пирамидального кар каса, обладающего наиболее высокой формаустойчивостью. 3 этой конструкции максимально ограничена степень свободы для возможных поводок (смещений) эмиттера. При разогреве тола накала, закрепленного на основании в виде жестких ненакаливаемых держателей, возможно единственное направление смещения эмиттера за счет теплового расширения ребер пирамидального каркаса по оси электронно-оптической системы. Рассчитав величину этого смещения, его можно учесть в конструкции электронной пушки, использующей предлагаемый узел. , Кольцеобразная форма держателей, размещенных в плоскости, перпендикулярной оси катодчо-подогревателького узла, на одной окружности зеркально симметрично относительно друг друга, обуславливает меньшие поводки эмиттера. Удлинение расположенных таким образом частей колец сводится к смещению ребер пирамидального каркаса по образующей поверхности описанного вокруг каркаса конуса, что не приводит к заметным смещениям вершины пирамиды, Конструктивные особенности построения предлагаемого узла, имеющего тело накала пирамидальной формы" а держатели кольцевой формы, приводят к существенному уменьшению температурных поводок эмиттера, закрепленного непосредственно на теле накала. Более высокая формоустойчивость конструкции узла позволяет использовать в качестве тела накала вольфрамовую проволоку меньшего диаметра и при этом снизить величину тока накама катодного узла. Меньшее значение мощности, необходимой для разогрева такого узла, одновременно повышает формоустойчивость катодного узла за сче г снижения разогреаа его конструктивных элементов и меньших потерь энергии с тела накала, обусловленных теплопроводностью. Формоустойчивость предлагаемого катодного >зяа повышаете» также из-за того, что площадь поперечного сечения держателя, выполненного з виде кольца, превышает площадь поперечного сечения ребра каркаса, представляющего собой тело накала, в результате чего держатели нагреваются меньше, чем в известных устройствах, и испытывают меньшие температурные поводки, Низкая теплопроводчоегь держателей способствует тому, что тепло от эмиттера 1 и тела 2 накала практически не отводится на массивные токолодводы 4 катодного узла. Токопод&оды 4 теплоизолироьонаї от основания. узла, что дополнительно позволяет удержи 1707647 вать тепло в теле накала и, следовательно, тем, что, с целью повышении надежности использовать меньшие значения мощности катодного узла за счет увепмчения его форнакала для поддержания необходимой теммоустойчивости м уменьшения погребаепературы эмиттера. мой мощности, тело накала выполнено Ё Преимущество предлагаемого изобре- 5 виде четырехгранного пирамидального картения заключается з создании надежных каса с ребрами одинаковой дойны, на верформоустойчивых разогреваемых катодных шине которого расположен эмиттер, а узлов с высокой стабильностью параметров концы ребер закреплены ча концах держадля приемных электронно-лучевых трубок телей тела накала, выполненных в виде двух как телеэизионных, так И осциллографиче- 10 диаметрально противоположных частей ских. кольца, каждая v.z которых прикреплена центральной частью к токоподводзм, а ось Формула изобоетения кольца совпадает с осью пирзммдаяьного 1. Катодный узеп для электронных прибокаркаса. ров, содержащий металлосплавный эмит- 15 2, Узел по п, 1, отл и ч а ю щ и й с я тем, тер, закрепленный в центре тела накала, что площадь поперечного сечения части закрепленного на держателе, прикрепленкольца превышзег площадь поперечного csном к токоподводам, о т л и ч а ю щ и й с я чения ребра пирамидального каркаса, з «/ 1/0 7647 Редактор Л.Гратилло Техред М.Моргентал Корректор Т.Палий. Заказ 269 Тираж ВНИИПИ Государственного комитета по изобретениям ш открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская неб.,' 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюCathode unit for electronic devices
Автори англійськоюBabych Olgerd Ivanovych, Demchenko Mykola Mykolaiovych, Osaulenko Mykola Fedorovych, Shutovskyi Vladyslav Volodymyrovych
Назва патенту російськоюКатодный узел для электронных приборов
Автори російськоюБабич Ольгерд Иванович, Демченко Николай Николаевич, Осауленко Николай Федорович, Шутовский Владислав Владимирович
МПК / Мітки
МПК: H01J 1/13
Мітки: електронних, приладів, вузол, катодний
