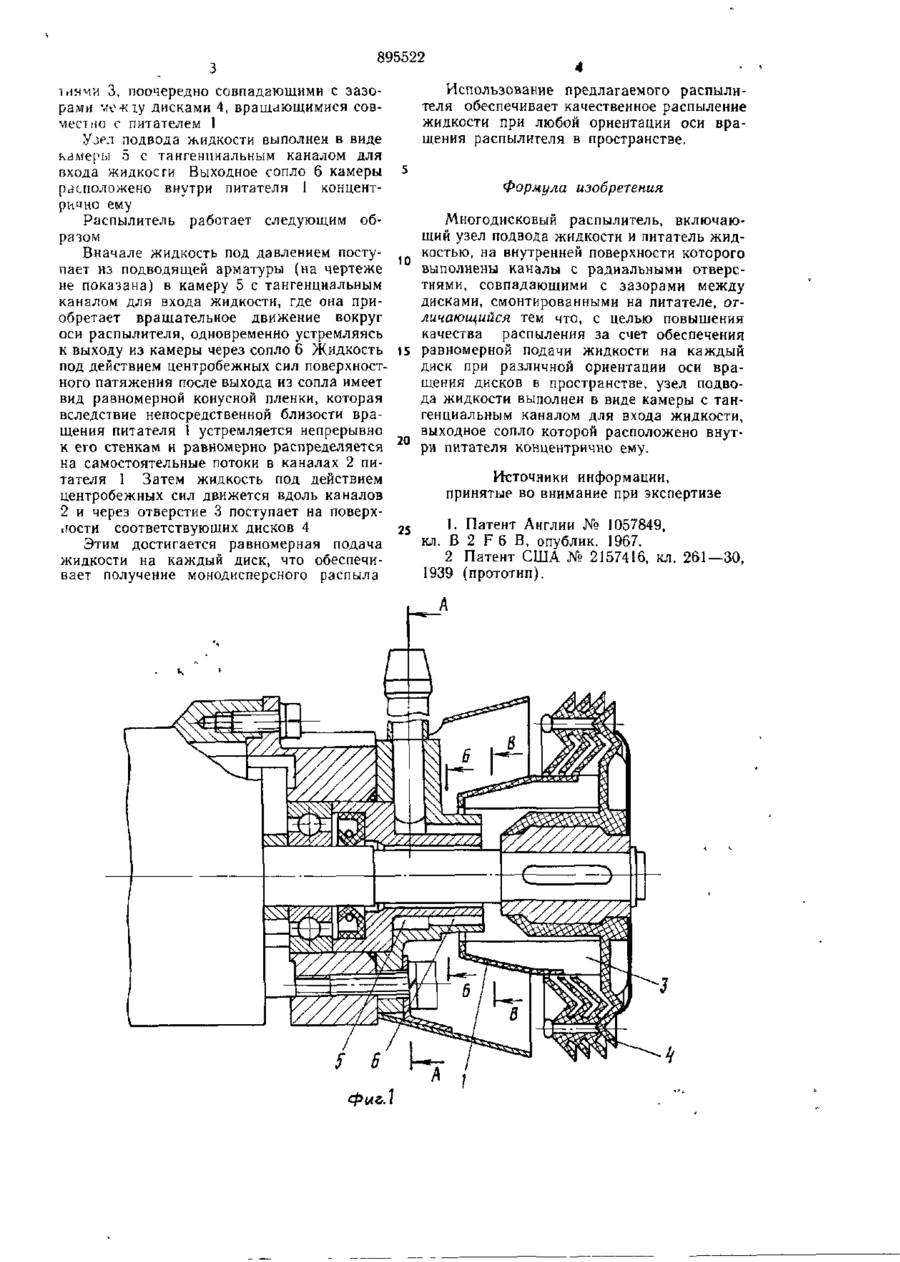

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советских Социалистических Республик К (1 1,895522 АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву — (22) Заявлено 26.05 80 м.Кл. 3 (21) 2929897/23-05 В 05 В 3/12 с присоединением заявки № — Государственный комитет (23) Приоритет — СССР по делам изобретений Опубликовано 07.01.82 Бюллетень № и открытий Дата опубликования описания 07.01.82 (72) Авторы изобретения (71) Заявитель (53) УДК 66.069 83 (088.8) Г. М. Дудок, А. И. Тройский, Б. Г. Кобылко, Я. К. Омелюх, С Д. Шеруда и А. С. Родынюк Головное специализированное конструкторское бюро машинам для химической защиты в растениеводстве Министерства тракторного и сельскохозяйственною машиностроения СССР п о (54) МНОГОДИСКОВЫЙ РАСПЫЛИТЕЛЬ I Изобретение относится к оборудованию Однако распылитель с применяемым устдля распыления жидкости и может найти приройством подвода жидкости может работать менение в машинах химической защиты растолько в стационарных условиях и лишь при тений от вредителей и болезней, а также в вертикальном положении вращения дисков. аппаратах для санитарной обработки помеЦель изобретения — повышение качестщений или птиц и животных. ва распыления за счет обеспечения равно5 мерной подачи жидкости на каждый диск Известен распылитель, содержащий врапри различной ориентации оси вращения щающийся конический корпус, укрепленный дисков в пространстве. на валу [1]. На корпус насажены распределительные диски, на которые по каналам, Это достигается тем, что в многодискорасположенным на боковой поверхности ковом распылителе, включающем узел подвонического корпуса, поступает рабочая жид- 1 0 да жидкости и питатель жидкостью, на внуткость для распыления. ренней поверхности которого выполнены каналы с радиальными отверстиями, совпадаюОднако в таком распылителе в процесщими с зазором между дисками, смонтиросе его pa6oTt>it накапливается жидкость, кованными на питателе, узел подвода жидкосторая при остановке распылителя стекает на ти выполнен в виде камеры с тангенциальземлю, что в режиме ультрамалообъемного опрыскивания концентрированными препа- 15 ным каналом для входа жидкости. Выходное сопло камеры расположено внутри пиратами недопустимо. тателя концентрично ему. Наиболее близким по технической сущности к изобретению является многодискоНа фиг. 1 изображен многодисковый расвый распылитель, включающий узел подвопылитель; на фиг. 2 — сечение А—А — на да жидкости и питатель жидкостью, на фиг. 1; на фиг. 3 — сечение Б—Б на фиг. 1; внутренней поверхности которого выполне- 20 на фиг. 4 — сечение В—В на фиг. 1. ны каналы с радиальными отверстиями, совРаспылитель содержит питатель 1 жидпадающими с зазором между дисками, смонкостью, внутри которого вдоль образующей тированными на питателе [2]. выполнены каналы 2 с радиальными отверс 895522 Использование предлагаемого распылиігіями 3, поочередно совпадающими с зазотеля обеспечивает качественное распыление рами \!о-кт.у дисками 4, вращающимися совжидкости при любой ориентации оси врамест мо с питателем 1 щения распылителя в пространстве. Узел подвода жидкости выполнен в виде камеры 5 с тангенциальным каналом для входа жидкости Выходное сопло 6 камеры расположено внутри питателя 1 концентФормула изобретения рично ему Распылитель работает следующим обМногодисковый распылитель, включаюразом щий узел подвода жидкости и питатель жидкостью, на внутренней поверхности которого Вначале жидкость под давлением постувыполнены каналы с радиальными отверспает из подводящей арматуры (на чертеже тиями, совпадающими с зазорами между не показана) в камеру 5 с тангенциальным дисками, смонтированными на питателе, отканалом для входа жидкости, где она приличающийся тем что, с целью повышения обретает вращательное движение вокруг качества распыления за счет обеспечения оси распылителя, одновременно устремляясь к выходу из камеры через сопло 6 Жидкость 15 равномерной подачи жидкости на каждый диск при различной ориентации оси врапод действием центробежных сил поверхностщения дисков в пространстве, узел подвоного патяжения после выхода из сопла имеет да жидкости выполнен в виде камеры с танвид равномерной конусной пленки, которая генциальным каналом для входа жидкости, вследствие непосредственной близости вравыходное сопло которой расположено внутщения питателя 1 устремляется непрерывно к его стенкам и равномерно распределяется 20 ри питателя концентрично ему. на самостоятельные потоки в каналах 2 пиИсточники информации, тателя 1 Затем жидкость под действием принятые во внимание при экспертизе центробежных сил движется вдоль каналов 2 и через отверстие 3 поступает на поверх1. Патент Англии № 1057849, ности соответствующих дисков 4 25 кл. В 2 F 6 В, опублик. 1967. Этим достигается равномерная подача 2 Патент США № 2157416, кл. 261—30, жидкости на каждый диск, что обеспечи1939 (прототип). вает получение монодисперсного распыла 895522 Д-А 5-5 Фиг Z Фнг.З Составитель В Ляпина Редактор Л Утехина Техред А Бойьас Корректор Н Стец Заказ 11546/12 Тираж 721 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб, д 4/5 Филиал ППП «Патент», г Ужгород, ул Проектная, 4
