Пристрій для збору незернової частини урожаю

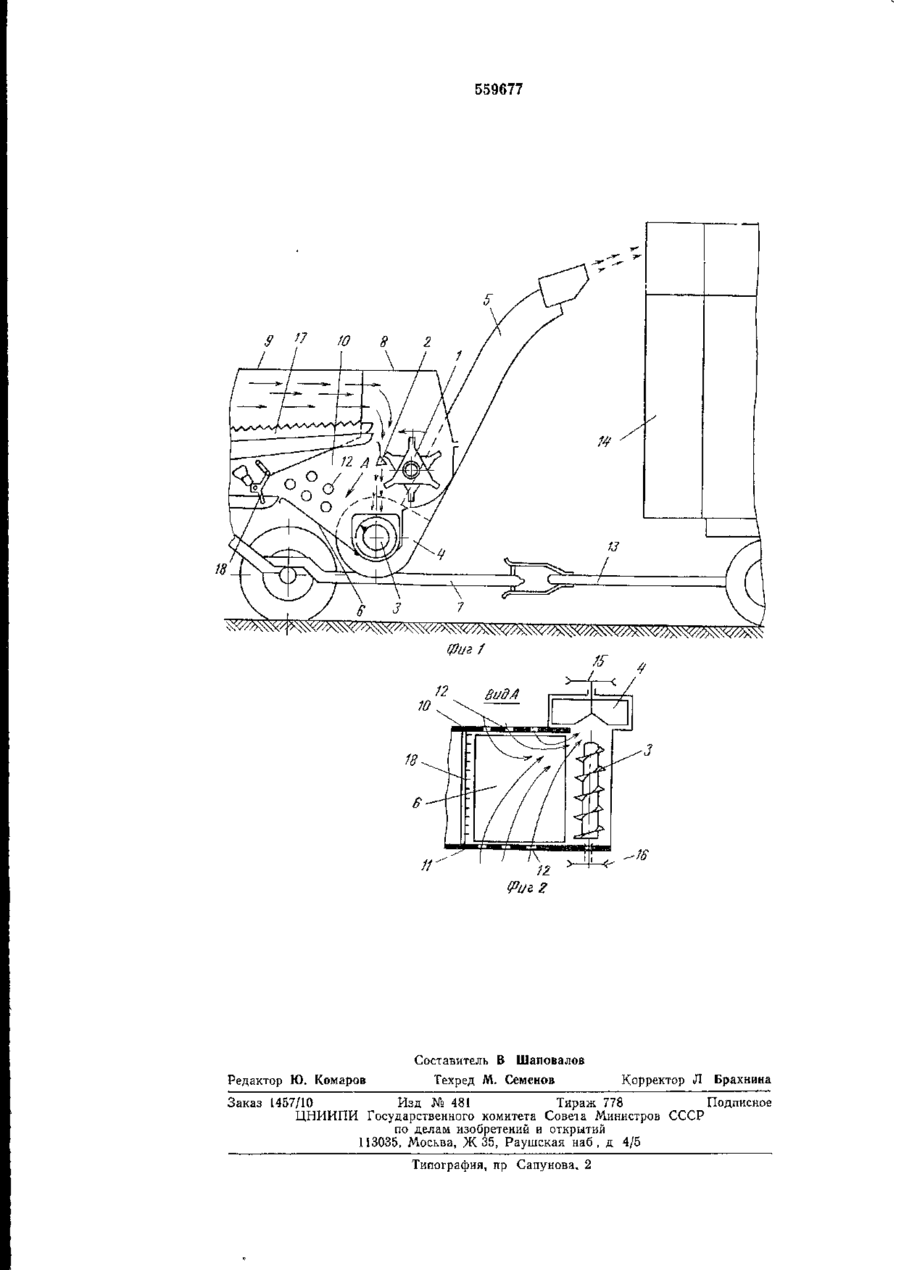

С о ю з Советских Социалистических (И) (61) Дополнительное к авт. свид-ву — (22) Заявлено 10.02.75 (21) 2103731 15 с присоединением заявки № Государственный комитет Совета Министров СССР ПО ДЕЛ2М К и открытий (23) Приоритет (51) М. Кл.2 A 01F 12/40 A 01D 41/12 — — Опубликовано 30.05.77. Бюллетень № 20 (53) УДК 63t.363.3 (088.8) Дата опубликования описания 04.07.77 (72) Авторы изобретения l. Шаповалов, С. Р. Заргарян, И. А- Волик, И. Е. Вова, А. П. Литвинов и Ю. И. Замуруев (71) Заявитель (54) ПРИСПОСОБЛЕНИЕ ДЛЯ СБОРА НЕЗЕРНОВОЙ ЧАСТИ УРОЖАЯ 1 Изобретение относится к области сельскохозяйственного машиностроения и касается приспособлений для сбора незерновой масти урожая, например, к зерноуборочным комбайнам. Известно приспособление для сбора незег-новой части урожая, содержащее установленную за решетами очистки комбайна скатную доску с приемным устройством и вентилятор, заключенные в общий корпус [1]. Эксплуатация приспособлений в различных зонах страны на уборке различных хлебов показала, что они обладают рядом недостатков. Наблюдаются случаи задержки движения половы на скатной доске при сползании ее к шнеку. Это приводит к скапливанию половы на скатной доске и последующему забиванию входного окна вентиляїора, чго резко снижает производительность зерпоуборочною комбайна. Увеличение же угла наклона скатной доски ограничивается конструктивными особенностями молотилки комбайна. Кроме того, при навеске приспособлений па молотилку комбайна увеличиваются потери зерна очисткой комбайна и^-за того, что вентилятор воздушным потоком подсасывает зерно с решет очистки, нарушая этим режим се работы. Цель изобретения — предотвращение сгруживачия массы на скатной доске и уменьше 5 10 15 20 25 30 пие влияния воздушного потока, создаваемого вентилятором, на очистку комбайна Это достигается тем, что в боковинах корпуса приспособления, примыкающих к скатной доске, выполнены отверстия для забора вентилятором воздуха из атмосферы. На фиг. 1 изображено предлагаемое приспособление, вид сбоку; на фиг. — вид по стрелке А на фиг. 1. Приспособление состоит из измельчающего барабана 1, взаимодействующего с протнворежущим устройством 2, приемного устройства в виде поперечного шнека 3, вентилятора 4 с трубопроводом 5 подачи массы, скатной доски 6 для половы, установленной за решегами очистки комбайна, и автоприцепа 7. Все рабочие органы смонтированы в общем корпусе 8, закрепленном на хвостовой части комбайна 9. Боковины 10 и 11 корл>са 8 в зоне, иепосредственно примыкающей к скатной доске 6, выполнены с отверстиями 12 для .забора воздуха из атмосферы вентилятором 4. Наличие отверстий именно к боковинах 10 и И, примыкающих к скатной доске 6, обеспечивает подсос воздуха вентилятором не с очистки, а їй атмосферы, что исключает влияние вентилятора на очистку. Форма отверстий 12 и их расположение на боковинах корпуса приспособления могут быть самыми различными. 559677 Автоприцеп 7 взаимодействует с автоприцепом 13 тележки 14. Привод ротора вентилятора и шнека осуществляется соответственно от шкивов 15 и 16 Приспособление работает следующим образом. Сходящая с клавиш соломотряса І7 солома захватывается ножами измельчающего барабана 1, измельчается противорежущим устройством 2 и подается на поперечный шнек 3. Под действием половонабивателя 18 комбайна полова подается на скатную доску 6, по которой она сползает к шнеку 3. Шнек направляет массу в вентилятор 4, который по трубопроводу 5 подает измельченную солому с половой в тележку 14. Вентилятор 4 засасывает воздух в данном приспособлении уже не из полости очистки комбайна, а из атмосферы через отверстия 12 что обеспечивает устойчивое движение половы по скатной доске (этому помогает воздушный поток) и исключает потери зерна очисткой благодаря отсутствию втягивания их воздушным потоком вентилятора. Приспособление для сбора незерновой части урожая в своей конструкции может не иметь измельчающего барабана и противорежущего устройства, а вместо шнека может быть установлено любое другое приемное устройство, например транспортер или обычная полуоткрытая труба-кожух, по которой движется воздушный поток. Солома может и не подаваться в вентилятор. Вентилятор может принимать и транс5 портировать только полову. В этом случае солома может отводиться от соломотряса и укладываться в валок, или подаваться в накопительные или разбрасывающие устройства различными рабочими органами, например 10 шнеком, лотком или транспортером, и различными способами. Формула 15 изобретения Приспособление для сбора незерновой части урожая, предпочтительно к зерноуборочному комбайну, содержащее установленную за решетами очистки комбайна скатную доску с приемным устройством и вентилятор, за20 ключенные в общий корпус, о т л и ч а ю щ е е с я тем, что, с целью предотвращения сгруживания массы на скатной доске и уменьшения влияния зоздушного потока, создаваемого вентилятором, на очистку комбайна, в бо25 ковинах корпуса приспособления, примыкающих к скатной доске, выполнены отверстия для забора вентилятором воздуха из атмосферы. Источники информации, принятые во вни30 мание при экспертизе: 1. Авт. св. .\Ь 385557, кл. А ОН 12/40, 1972. 559677 9 \ Фиг / /о 12 ВидА 18 Составитель В Шаповалов Редактор Ю. Комаров Техред М. Семенов Корректор Л Брахнина Заказ 1457/10 Изд № 481 Тираж 778 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж 35, Раушская наб , д 4/5 Типография, пр Сапунова. 2
