Чотиритактний двигун внутрішнього згоряння
Номер патенту: 81193
Опубліковано: 10.12.2007
Автори: Скрипець Зеновій Іванович, Скрипець Григорій Зеновійович
Формула / Реферат
Чотиритактний двигун внутрішнього згоряння з механізмом приводу вала від поршнів та циліндрами, які з поршнями утворюють надпоршневі робочі камери з механічно-привідними клапанами для випуску відпрацьованих газів протягом одного такту та підпоршневі компресорні камери з пневматичними клапанами для впуску атмосферного повітря, який відрізняється тим, що у порожнині кожного поршня влаштована ресиверна камера з двома пропускними пневматичними клапанами.
Текст

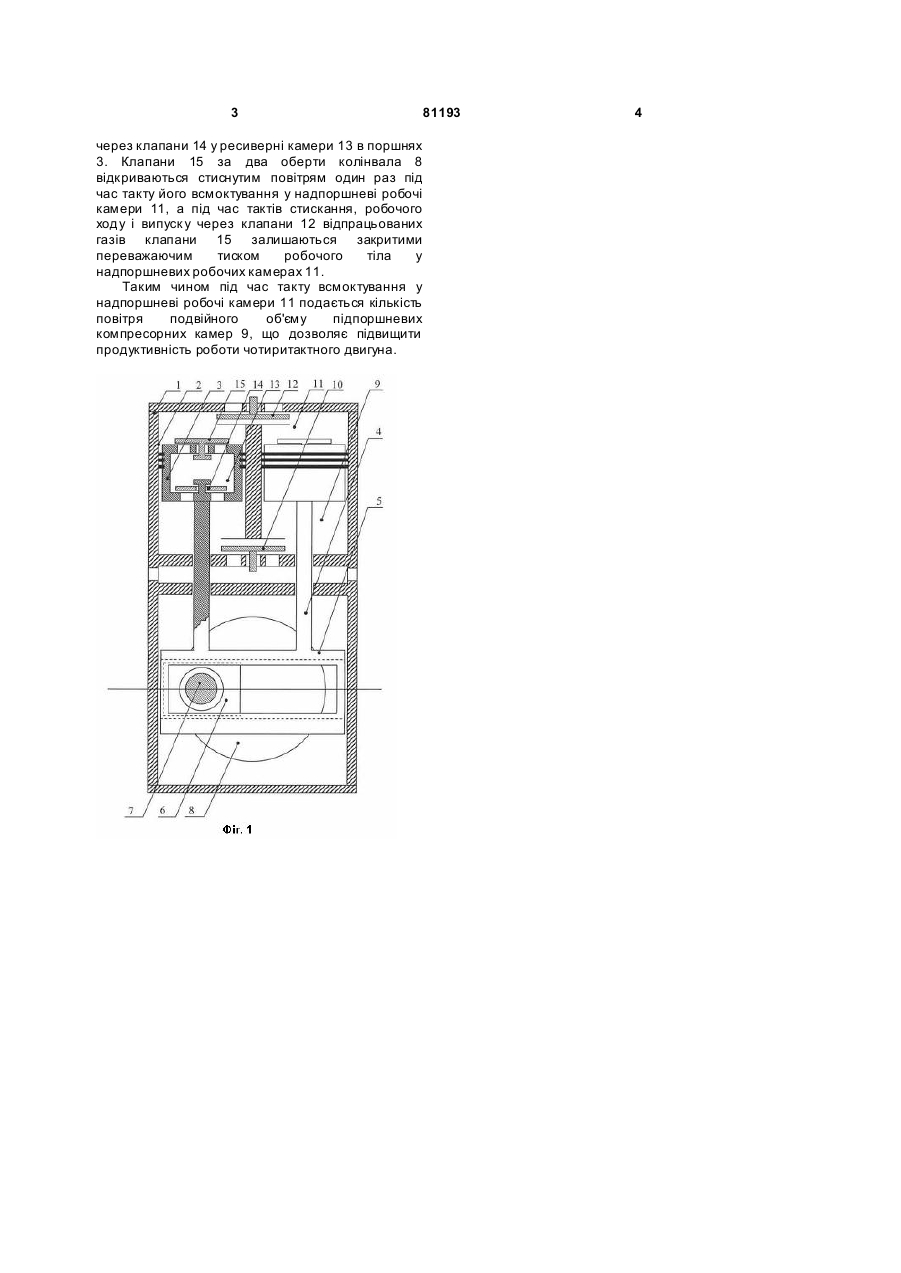

Чотиритактний двигун внутрішнього згоряння з механізмом приводу вала від поршнів та циліндрами, які з поршнями утворюють надпоршневі робочі камери з механічнопривідними клапанами для випуску відпрацьованих газів протягом одного такту та підпоршневі компресорні камери з пневматичними клапанами для впуску атмосферного повітря, який відрізняє ться тим, що у порожнині кожного поршня влаштована ресиверна камера з двома пропускними пневматичними клапанами. (19) (21) a200607122 (22) 26.06.2006 (24) 10.12.2007 (72) СКРИПЕЦЬ ЗЕНОВІЙ ІВАНОВИЧ, U A, СКРИПЕЦЬ ГРИГОРІЙ ЗЕНОВІЙОВИЧ, UA (73) СКРИПЕЦЬ ЗЕНОВІЙ ІВАНОВИЧ, U A, СКРИПЕЦЬ ГРИГОРІЙ ЗЕНОВІЙОВИЧ, UA (56) UA, a200508178, F01B19, 19.08.2005 FR, 2710949, F02B33/22, 14.04.1995 DE, 19904002, F01L11/02, 17.08.2000 DE, 711843, 08.10.1941 FR, 2681097, F01L11/02, 12.03.1993 3 81193 через клапани 14 у ресиверні камери 13 в поршнях 3. Клапани 15 за два оберти колінвала 8 відкриваються стиснутим повітрям один раз під час такту його всмоктування у надпоршневі робочі камери 11, а під час тактів стискання, робочого ходу і випуск у через клапани 12 відпрацьованих газів клапани 15 залишаються закритими переважаючим тиском робочого тіла у надпоршневих робочих камерах 11. Таким чином під час такту всмоктування у надпоршневі робочі камери 11 подається кількість повітря подвійного об'єму підпоршневих компресорних камер 9, що дозволяє підвищити продуктивність роботи чотиритактного двигуна. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюFour-stroke combustion engine
Автори англійськоюSkrypets Zenovii Ivanovych, Skrypets Hryhorii Zenoviiovych
Назва патенту російськоюЧетырехтактный двигатель внутреннего сгорания
Автори російськоюСкрипец Зеновий Иванович, Скрипец Григорий Зеновиевич
МПК / Мітки
МПК: F02B 21/00
Мітки: чотиритактний, згоряння, двигун, внутрішнього
