Тензодатчик зусиль

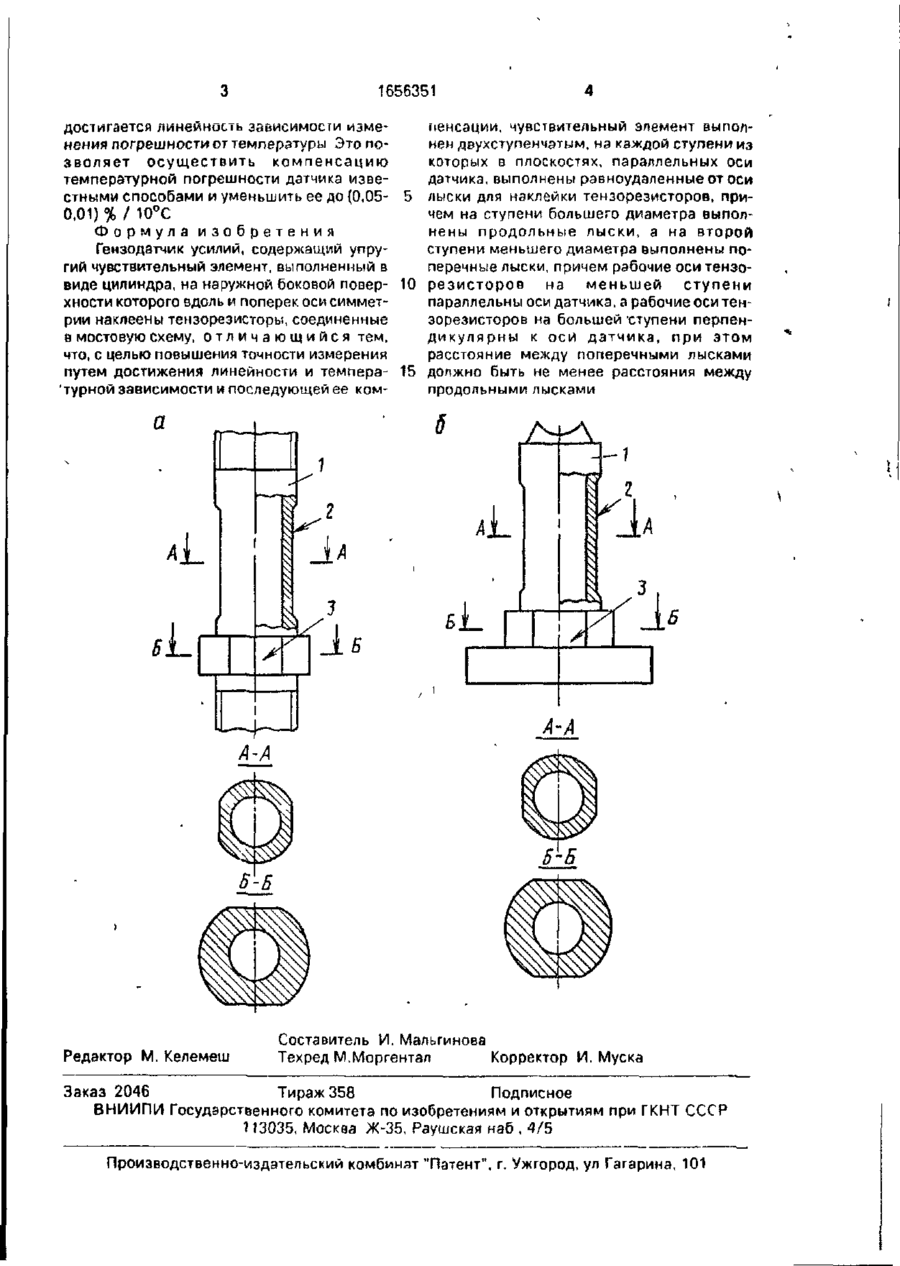

Изобретение относится к тензометрии и может быть использовано для построения датчиков усилий Целью изобретения является повышение точности измерений за счет достижения линейности и температурной компенсации тензодатчика К упругому чувствительному элементу прикладывается нагрузка растяжения (сжатия) Сопротивление продольно наклеенных резисторов увеличивается а резисторов, наклеенных поперечно не изменяется В мостовой схеме, образованной тензорезисторами, возникает разбаланс, величина которого пропорциональна величине прикладываемой нагрузки 1 ил Изобретение относится к тензометрии и может быть использовано для построения датчиков усилий Цель изобретения - повышение точности измерений путем достижения линейности и температурной зависимости и последующей ее компенсации На чертеже приведены трубчатые чувствительные элементы для работы на растяжение (а) и сжатие (б) На поверхности двухступенчатого чув ствительного элемента 1 для наклейки тензорезисторов в плоскостях параллельных оси датчика, выполнены продольные лыски 2 на ступени меньшего диаметра тензорезисторов и лыски 3 на ступени большего диаметра. Наличие ступени с большим диаметром необходимо для предотвращения ослабления прочности чувствительного элемента. Наклейку тензорезисторов п изводят таким образом, что на лысках 2 рабочие оси тензорезисторов параллельны оси датчика а на лысках 3 - перпендикулярны оси датчика Тензодатчик усилий работает следующим образом В процессе приложения нагрузки растяжения (сжатия) сопротивление продольно наклеенных резисторов увеличивается (уменьшается), а резисторов, наклеенных поперечно не изменяется В мостовой схеме, образованной тензорезисторами возникает разбаланс, величина которого пропорциональна величине прилагаемой нагрузки. Наклейка тензорезисторов на плоскую поверхность позволяет устранить влияние "вспучивания" клея, так как при увеличении толщины клеевого слоя при нагреве длина тензорезистора не изменяется, за счет чего о ел о W ел 1656351 достигается линейность зависимости измепенсации, чувствительный элемент выполнения погрешности от температуры Это понен двухступенчатым, на каждой ступени из зволяет осуществить компенсацию которых в плоскостях, параллельных оси температурной погрешности датчика изведатчика, выполнены равноудаленные от оси стными способами и уменьшить ее до {0,05лыски для наклейки тензорезисторов, при0.01)% / 10°С чем на ступени большего диаметра выполФормула изобретения нены продольные лыски, а на второй Тензодатчик усилий, содержащий упруступени меньшего диаметра выполнены погий чувствительный элемент, выполненный в перечные лыски, причем рабочие оси тензовиде цилиндра, на наружной боковой повер- 10 резисторов на меньшей ступени хности которого вдоль и поперек оси симметпараллельны оси датчика, а рабочие оси тенрии наклеены тензорезисторы, соединенные зорезисторов на большей'ступени перпенв мостовую схему, о т л и ч а ю щ и й с я тем, дикулярны к оси датчика, при этом что, с целью повышения точности измерения расстояние между поперечными лысками путем достижения линейности и темперэ- 15 должно быть не менее расстояния между 'турной зависимости и последующей ее компродольными лысками А+А 'і Редактор М. Келемеш А Составитель И. Мальгинова Техред М.Моргентал Корректор И. Муска Заказ 2046 Тираж 358 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва Ж-35, Раушская наб , 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул Гагарина, 101
