Пристрій для порційного відбирання проб рідини з безнапірних магістралей

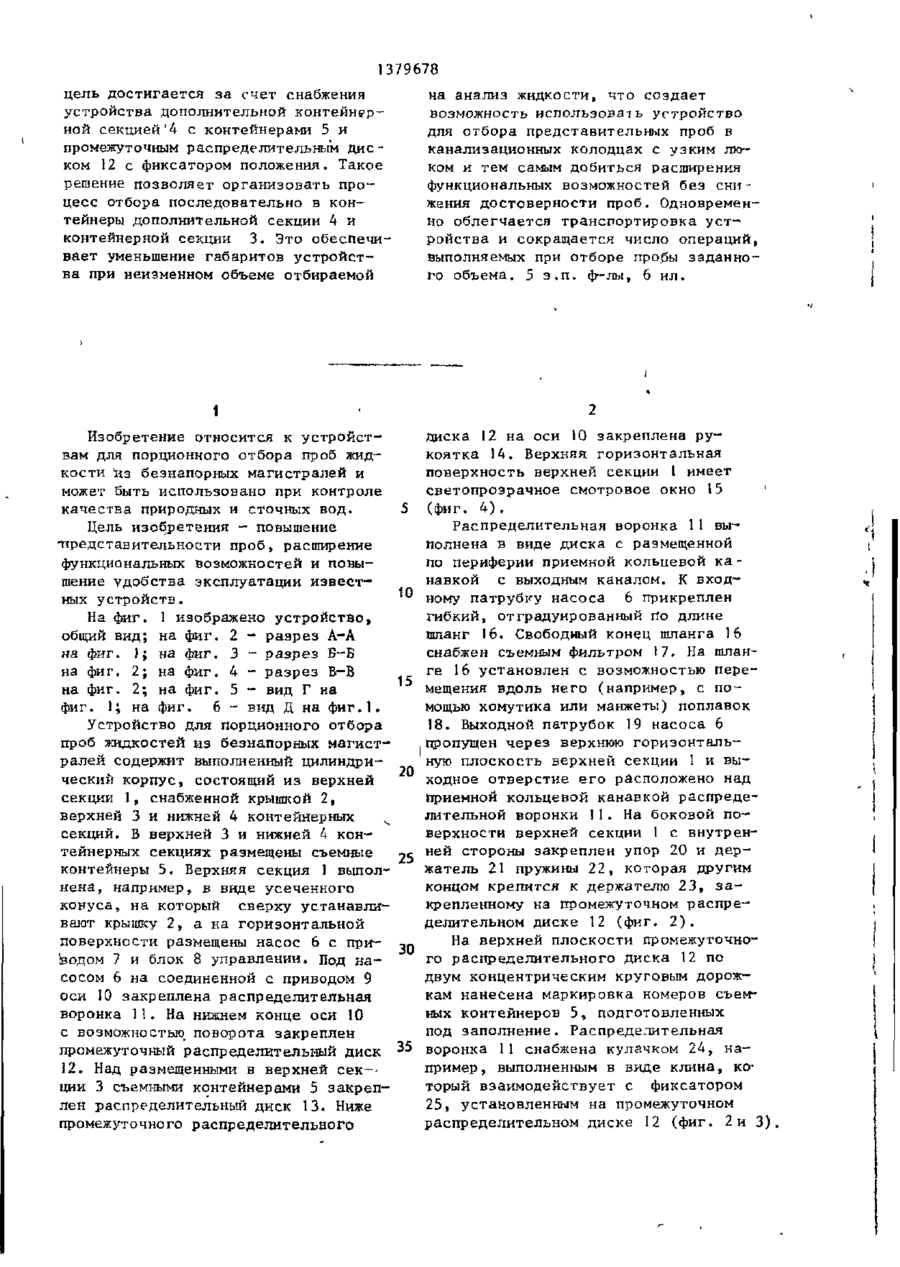

Изобретение относится к устройствам для порционного отбора проб жидкости из безнапорных магистралей и может быть использовано при контроле качества природных и сточных вод. Целью изобретения является повышение представительности проб, расширение функциональных возможностей и повышение удобства эксплуатации известных устройств. Поставленная (Л С 00 СО 00 Фигі 1379678 цель достигается за счет снабжения устройства дополнительной контейнерной секцией'4 с контейнерами 5 и промежуточным распределительным диском 12 с фиксатором положения. Такое решение позволяет организовать процесс отбора последовательно в контейнеры дополнительной секции 4 и контейнерной секции 3. Это обеспечивает уменьшение габаритов устройства при неизменном объеме отбираемой на анализ жидкости, что создает возможность использовать устройство для отбора представительных проб в канализационных колодцах с узким люком и тем самым добиться расширения функциональных возможностей без снижения достоверности проб. Одновременно облегчается транспортировка устройства и сокращается число операций, выполняемых при отборе пробы заданного объема. 5 э.п. ф~лы, 6 ил. 1 Изобретение относится к устройствам для порционного отбора проб жидкости *из безнапорных магистралей и может быть использовано при контроле качества природных и сточных вод. Цель изобретения - повышение -представительности проб, расширение функциональных возможностей и повышение удобства эксплуатации известных устройств. На фиг. 1 изображено устройство, общий вид; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 2; на фиг. 4 - разрез В-В на фиг. 2; на фиг. 5 - вид Г на фиг. 1; на фиг. 6 - вид Д на фиг.1. Устройство для порционного отбора проб жидкостей из безнапорных магист ралей содержит выполненный цилиндрический корпус, состоящий из верхней секции 1, снабженной крышкой 2, верхней 3 и нижней 4 контейнерных секций. В верхней 3 и нижней 4 контейнерных секциях размещены съемные контейнеры 5. Верхняя секция 1 выпол нена, например, в виде усеченного конуса» на который сверху устанавли вают крышку 2, а на горизонтальной поверхности размещены насос 6 с приЬодом 7 и блок 8 управлении. Под насосом 6 на соединенной с приводом 9 оси 10 закреплена распределительная воронка 11. На нижнем конце оси 10 с возможностью поворота закреплен промежуточный распределительный диск 12. Над размещенными в верхней сек-ции 3 съемными контейнерами 5 закреп лен распределительный диск 13. Ниже промежуточного распределительного 10 15 20 25 30 35 диска 12 на оси 10 закреплена рукоятка 14. Верхняя горизонтальная поверхность верхней секции 1 имеет светопрозрачное смотровое окно 15 ' (фи г. 4 ) . Распределительная воронка 11 выполнена в виде диска с размещенной по периферии приемной кольцевой канавкой с выходным каналом. К входному патрубку насоса 6 прикреплен гибкий, отградуированный По длине шланг 16. Свободный конец шланга 16 снабжен съемным фильтром 17. На шланге 16 установлен с возможностью пере-* мещения вдоль него (например, с помощью хомутика или манжеты) поплавок 18. Выходной патрубок 19 насоса 6 пропущен через верхнюю горизонтальную плоскость верхней секции 1 и выходное отверстие его расположено над приемной кольцевой канавкой распределительной воронки 11. На боковой поверхности верхней секции 1 с внутренней стороны закреплен упор 20 и держатель 21 пружины 22, которая другим концом крепится к держателю 23, закрепленному на промежуточном распределительном диске 12 (фиг. 2 ) . На верхней плоскости промежуточного распределительного диска 12 по двум концентрическим круговым дорожкам нанесена маркировка номеров съемных контейнеров 5, подготовленных под заполнение. Распределительная воронка 11 снабжена кулачком 24, например, выполненным в виде клина, который взаимодействует с фиксатором 25, установленным на промежуточном распределительном диске 12 (фиг. 2 и 3) 1379678 4 концов отводных трубок 28 По оси Промежуточный распределительный верхней контейнерной секции 3 размедиск 12 выполнен в виде диска с рещена камера 30 для льда, выполненная, бордой. На верхней поверхности диска например, в виде вертикальной кольцепо окружности с радиусом, равным вой перегородки с открытым верхом. расстоянию от вертикальной оси до Нижняя контейнерная секция 4 выполневыходного канала распределительной на в виде цилиндрической емкости, воронки I1, по круговой дорожке рас дно которой также снабжено размещенположены приемные лунки, количество которых равно половине количества JQ ными по кругу и в шахматном порядке фиксаторами 29 (фиг. 6) для размещесъемных контейнеров 5. Каждая из ния съемных контейнеров 5 по кругу и приемных лунок имеет выходной канал» з шахматном порядке икамерой 31 для выход которых совмещен с соответствуюпьда, выполненной также, например, щим окном распределительного диска в виде вертикальной кольцевой пере13. Закрепленный на верхней плоское- 15 городки с открытым верхом. ти промежуточного распределительного диска 12 подпружиненный фиксатор 25 Крышка 2, верхняя секция 1, верхвзаимодействует с кулачком 24 и няя 3 и нижняя 4 контейнерные секупором 20. На верхней плоскости проции снабжены быстродействующими намежуточного диска 12 также закрепле- 20 кидными замками 32. Кроме того, верхна Г-образная шторка 26 (фиг. 2 и 4) , няя секция 1 снабжена серьгами 33 с верхняя, горизонтальная плоскость проушинами для закрепления ремней и которой расположена между смотровым или тросса 34. Блок 8 управления, окном 15 и верхней плоскостью распрекоторый содержит блок питания и прогделительной воронки 11 (фиг. 4 ) , 25 раммный блок (не показаны), электрически соединен с приводом 7 насоса конфигурация горизонтальной части 6 и приводом 9 оси 10, на которой шторки 2 6 чакова, что одним концом закреплена распределительная воронка она перекрывает в смотровом окне 15 11 и установлен промежуточный распрецифры маркировки» расположенные на делительный диск 12. верхней плоскости распределительной 30 воронки 1! по одной круговой дорожке, другим - по второй круговой дорожке. Распределительный диск 13 выполнен в виде пластины круглой формы, имеет размещенные по кругу и 35 в шахматном порядке по числу съемных контейнеров 5 приемные окна, совмещенные с входными отверстиями съемных контейнеров 5» причем половина приемных окон снабжена воронками 27, от- 40 водные трубки 2 8 которых совмещены с входными отверстиями съемных контейнеров 5, размещенных в нижней контейнерной секции 4, а приемные окна 'без воронок совмещены с входными от- 45 верстиями съемных контейнеров 5, размещенных в верхней контейнерной секции 3. Верхняя контейнерная секция 3 выполнена в виде цилиндрической емкос50 ти, дно которой снабжено размещенными по кругу и в шахматном порядке фиксаторами 29 (фиг. 5) для размещения съемных контейнеров 5 по кругу и в шахматном порядке и отверстиями, 55 расположенными над открытой частью съемных контейнеров 5, размещенных в нижней контейнерной секции 4, и предназначенных для ввода нижних Устройство для порционного отбора проб из безнапорных магистралей работает следующим образом. Перед установкой устройства на объекте с помощью накидных замков 32 отстегивают и снимают верхнюю секцию J и крышку 2. С помощью рукоятки 14 поворачивают ось 10 против часовой стрелки до упора» при этом в смотровом окне 15 должна высветиться цифра "1". В случае необходимости камеры 30 и 31 для пьда верхней 3 и нижней 4 контейнерных секций, с установленными в них съемными контейнерами 5, заполняют льдом или другим хладоносителем, после чего с помощью накидных замков 32 сочленяют верхнюю секцию 1, верхнюю 1 и нижнюю 4 контейнерные секции. Блоком 8 управления устанавливают режим работы в части 'цикличности отбора проб, включают устройство в автоматический режим и устанавливают крышку 2. Б зависимости от ситуации устройство устанавливают на объекте либо на грунт, либо к серьгам 33 крепят ремни ЗА, подвешивают устройство в горловине канализационного колодца, 1370678 промежуточный распределительный диск после чего, передвигая поплавок 18 12, который ЙОД воздействием пружины вдоль шланга 16, устанавливают не22 поворачивзется на оси 10 на угол, обходимую глубину погружения фильтограниченный упором 20 и равный углора 17 в водную магистраль и погрувому шагу между смежными приемными жают е г о . лунками промежуточного распределиПо команде от блока 8 управления тельного диска 12. При этом располовключается привод 7, который вклюженные в шахматном порядке выпускные чает насос 6 на продувку шланга 16, после чего по заложенной в блоке 8 10 отверстия каналов приемных лунок з а нимают взаимно противоположное полоуправления программе привод 7 вклюжение относительно исходного положения чается на реверс и отбираемая проба 'промежуточного распределительного дисжидкости через фильтр 17, шланг 16 ка 1 2 и поток жидкости переключается с и выходной патрубок 19 насоса 6 посворонок 27 распределительного диска тупает в кольцевую канавку распредели15 тельной воронки I I , из последней ч е 13 на приемные окна этого диска, рез отверстие выходного канала проба расположенные над входными отверстияпоступает в лунку промежуточного ми съемных контейнеров 5 верхней распределительного диска 12 и по контейнерной секции 3. каналу через отверстие поступает в 20 одну из воронок 2 7 распределительПроцесс заполнения контейнеров 5 ного диска 13, откуда по отводной верхней контейнерной секции 3 проиструбке 28 проба направляется в один ходит аналогично описанному для нижиз съемных контейнеров 5 нижней ней контейнерной секции 4. После контейнерной секции 4. После запол25 заполнения последнего съемного коннения одного съемного контейнера 5 тейнера 5 верхней контейнерной с е к по команде от блока 8 управления приции 3 устройство автоматически отвод 7 насоса 6 отключается, после чеключается . го в соответствии с заданным режимом Транспортирование отобранных производится выдержка времени. проб в лабораторию для анализа осу30 По истечении заданного времени по ществляется либо вместе с устройсткоманде от блока 8 управления вклювом, либо в одной из контейнерных чается привод 9, который поворачивает секций после заполнения находящихось 10 с закрепленной на ней распреся в ней съемных контейнеров 5. делительной воронкой 11 на угол, 35 равный угловому шагу между смежными Предлагаемое устройство позвоприемными лунками промежуточного р а с ляет добиться уменьшения габаритов, пределительного диска І2, после чего в частности диаметра пробоотборника привод 9 отключается t а привод 7 при неизменном объеме пробы, что включается на продувку шланга 16. особенно важно при отборе из кана40 лизационных колодцев с узким люком. Цикл повторяется до заполнения всех съемных контейнеров 5 нижней контейКроме того, выполнение кассет нерной секции 4. При этом распределис пробоотборными сосудами в два я р у тельная воронка 11 совершает один неса с возможностью изъятия нижнего полный оборот, равный 360 -of, где яруса с отобранными пробами жидU - угол, равный угловому шагу между 45 кости обеспечивает по сравнению с смежными приемными лунками промежуизвестным сокращение числа операций точного распределительного диска 12. в процессе пробоотбора. Увеличение При этом в смотровом окне 15 высвечидлительности отбора способствует ваются номера съемных контейнеров 5, повышению представительности проб. нанесенные на верхней плоскости рас _ 50 пределительной воронки I1 по первой Ф о р м у л а и з о б р е т е н и я круговой дорожке. Номера съемных контейнеров 5 второй круговой доI . Устройство для порционного о т рожки перекрыты шторкой 26. После v бора проб жидкости из безнапорных м-агиочередного включения привода 9 р а с - 55 страпей, содержащее icopnvc, контейпределит ельная воронка 11, поворачинерную секцию со съемными контейневаясь с осью 10, кулачком 24 воздейрами, насос с заборным шлангом и ствует на фиксатор 25, расфиксирует приводом, распределительную воронку 1379678 8 ным с возможностью перемещения вдоль шланга. 3. Устройство по п. 1» о т л и ч а ю щ е е с я тем, что половина числа приемных окон распределительного диска снабжена воронками с отводными трубками, совмещенными с входными отверстиями контейнеров дополнительной контейнерной секции, а приемные окна без воронок совмещены с входными отверстиями контейнеров контейнерной секции. 4. Устройство по пп. I и 2 , о т л и ч а ю щ е е с я тем, что контейнерная секция и дополнительная контейнерная секция выполнены с цилиндрическими камерами для льда, размещенными в их центральных частях, 5. Устройство по п. ^ о т л и ч а ю щ е е с я тем, что ось вращения распределительной воронки снабжена рукояткой, установленной на ее нижнем конце. 6. Устройство по п . ^ о т л и ч а ю щ е е с я тем, что оно снабжено указателями порядковых номеров контейнеров, размещенными на верхней поверхности распределительной . ' воронки по двум круговым дорожкам-с угловым шагом, равным угловому шагу ' приемных лунок промежуточного р а с пределительного диска, верхняя т о р цовая поверхность корпуса выполнена со смотровым окном, а промежуточный распределительный диск снабжен Г-образной шторкой, установленной с возможностью перекрывания в смотровом окне одними концом у к а з а т е л я , разме2. Устройство по п. ^ о т л и ч а ю щ е е с я тем, что забор— 40 щенного на одной круговой дорожке, другим — у к а з а т е л я , размещенного ный пшанг насоса отградуирован по длине и снабжен поплавком, установленна другой круговой дорожке. вращения, выполненную в виде диска с приемной кольцевой канавкой и выходным каналом, и распределительный диск с приемными окнами, о т л и ч а ю щ е е с я тем, ч т о , с целью повышения представительности проб, расширения функциональных в о з можностей и повышения удобства э к с плуатации, устройство снабжено до\Q тюлнительной контейнерной секцией с контейнерами, установленной с помощью быстроразъемного соединения под контейнерной секцией устройства, которая выполнена с отверстиями в )5 дне, размещенными над верхними о т в е р стиями контейнеров дополнительной секции, и промежуточным распределительным диском с размещенными по окружности приемными лунками с вы20 ходными каналами, установленными под распределительной воронкой устройства с возможностью поворота и совмещения приемных лунок с выходным к а налом распределительной воронки, а 25 их выходных каналов - с соответствующими окнами распределительного диска устройства, а число приемных лунок равно половине числа контейнеров, при этом устройство снабжено фикса- ЗО тором положения промежуточного р а с пределительного диска, взаимодействвующим с кулачком, установленным на распределительной воронке и упором, установленным на корпусе, а про-,. межуточный распределительный диск подпружинен к корпусу посредством пружины растяжения. 1379678 23 Фи?. 2 6-Ь 6-6 26 Фиг.д Фиг Л 1379678 видґ Редактор М. Блаиар Составитель Л. Нечипоренко Техред Л.Сердюкова Корректор И. Муска Заказ 974/45 Тираж 847 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно'полиграфическое предприятие, г . Ужгород, ул. Проектная, 4
