Аксіально-плунжерна гідромашина, що містить обертовий блок циліндрів із плунжерами, башмаки яких встановлені в сепараторі й обперті на опорний диск із гідростатичним розвантаженням, установлений на похилій шайбі і зв'язаний із сепаратором, яка відрізняється тим, що кінематичний зв'язок опорного диска із сепаратором здійснений через шліцьове з'єднання, яке виконане на опорному диску і сепараторі.

Текст

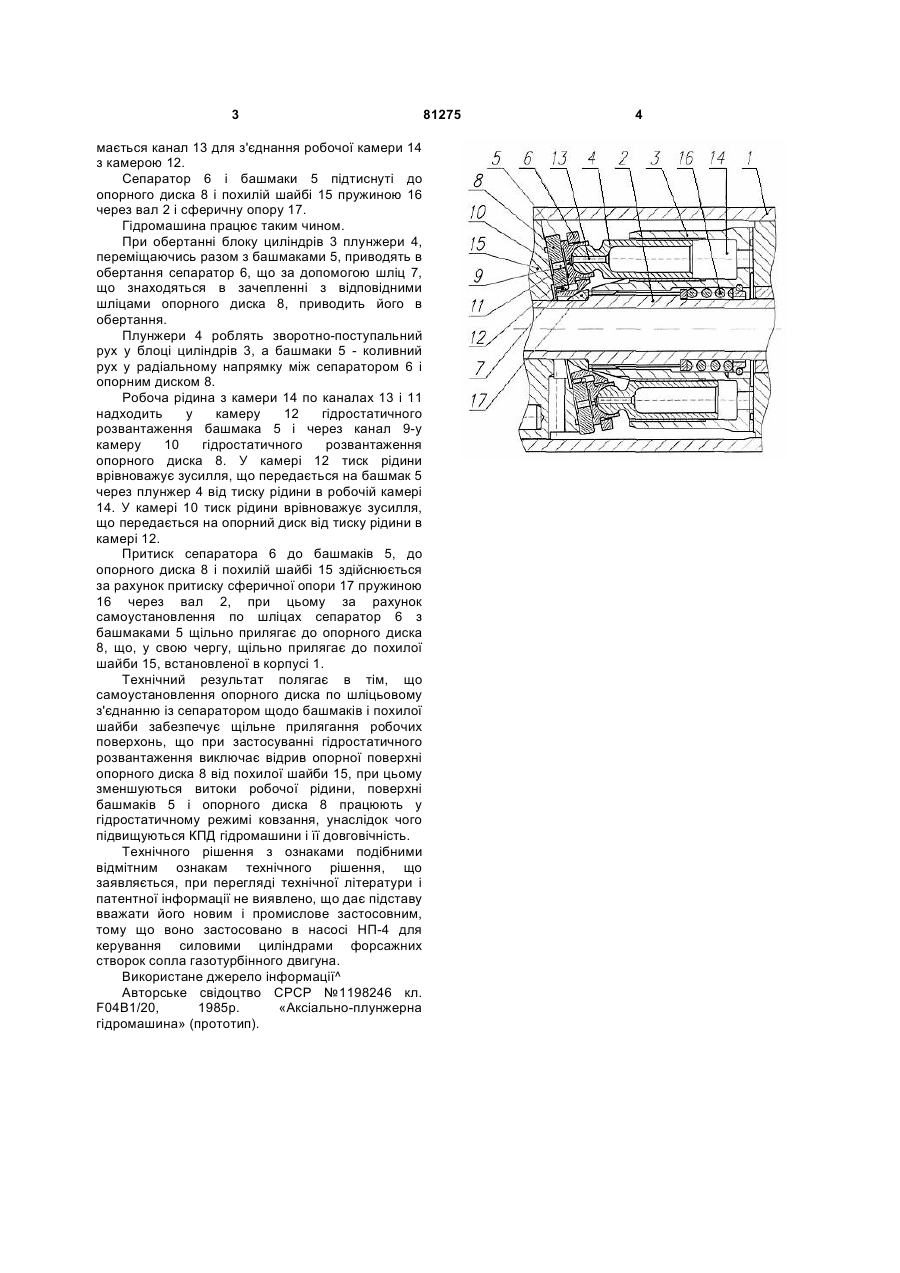

Аксіально-плунжерна гідромашина, що містить обертовий блок циліндрів із плунжерами, башмаки яких встановлені в сепараторі й обперті на опорний диск із гідростатичним розвантаженням, установлений на похилій шайбі і зв'язаний із сепаратором, яка відрізняється тим, що кінематичний зв'язок опорного диска із сепаратором здійснений через шліцьове з'єднання, яке виконане на опорному диску і сепараторі. (19) (21) a200505088 (22) 30.05.2005 (24) 25.12.2007 (72) ПАВЛЮК ЄВГЕН ВІКТОРОВИЧ, UA, КРАВЧЕНКО ЮРІЙ ГНАТОВИЧ, UA, ЗЛАТКІН ОЛЕКСІЙ АНАТОЛІЙОВИЧ, UA (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "ХАРКІВСЬКЕ АГРЕГАТНЕ КОНСТРУКТОРСЬКЕ БЮРО", UA (56) SU 1198246, F 04 B 1/20, 15.12.1985 SU 1525388, F 04 B 1/20, 30.11.1989 SU 1038547, F 04 B 1/20, 30.08.1983 SU 721014, F 04 B 1/06, 05.03.1980 3 мається канал 13 для з'єднання робочої камери 14 з камерою 12. Сепаратор 6 і башмаки 5 підтиснуті до опорного диска 8 і похилій шайбі 15 пружиною 16 через вал 2 і сферичну опору 17. Гідромашина працює таким чином. При обертанні блоку циліндрів 3 плунжери 4, переміщаючись разом з башмаками 5, приводять в обертання сепаратор 6, що за допомогою шліц 7, що знаходяться в зачепленні з відповідними шліцами опорного диска 8, приводить його в обертання. Плунжери 4 роблять зворотно-поступальний рух у блоці циліндрів 3, а башмаки 5 - коливний рух у радіальному напрямку між сепаратором 6 і опорним диском 8. Робоча рідина з камери 14 по каналах 13 і 11 надходить у камеру 12 гідростатичного розвантаження башмака 5 і через канал 9-у камеру 10 гідростатичного розвантаження опорного диска 8. У камері 12 тиск рідини врівноважує зусилля, що передається на башмак 5 через плунжер 4 від тиску рідини в робочій камері 14. У камері 10 тиск рідини врівноважує зусилля, що передається на опорний диск від тиску рідини в камері 12. Притиск сепаратора 6 до башмаків 5, до опорного диска 8 і похилій шайбі 15 здійснюється за рахунок притиску сферичної опори 17 пружиною 16 через вал 2, при цьому за рахунок самоустановлення по шліцах сепаратор 6 з башмаками 5 щільно прилягає до опорного диска 8, що, у свою чергу, щільно прилягає до похилої шайби 15, встановленої в корпусі 1. Технічний результат полягає в тім, що самоустановлення опорного диска по шліцьовому з'єднанню із сепаратором щодо башмаків і похилої шайби забезпечує щільне прилягання робочих поверхонь, що при застосуванні гідростатичного розвантаження виключає відрив опорної поверхні опорного диска 8 від похилої шайби 15, при цьому зменшуються витоки робочої рідини, поверхні башмаків 5 і опорного диска 8 працюють у гідростатичному режимі ковзання, унаслідок чого підвищуються КПД гідромашини і її довговічність. Технічного рішення з ознаками подібними відмітним ознакам технічного рішення, що заявляється, при перегляді технічної літератури і патентної інформації не виявлено, що дає підставу вважати його новим і промислове застосовним, тому що воно застосовано в насосі НП-4 для керування силовими циліндрами форсажних створок сопла газотурбінного двигуна. Використане джерело інформації^ Авторське свідоцтво СРСР №1198246 кл. F04B1/20, 1985р. «Аксіально-плунжерна гідромашина» (прототип). 81275 4

Дивитися

Додаткова інформація

Назва патенту англійською

Axial-piston hydraulic machine

Автори англійською

Pavliuk Yevhen Viktorovych, Kravchenko Yurii Hnatovych, Zlatkin Oleksii Anatoliiovych

Назва патенту російською

Аксиально-плунжерная гидромашина

Автори російською

Павлюк Евгений Викторович, Кравченко Юрий Игнатович, Златкин Алексей Анатольевич

МПК / Мітки

МПК: F04B 1/20

Мітки: гідромашина, аксіально-плунжерна
