Аксіально-поршнева гідромашина

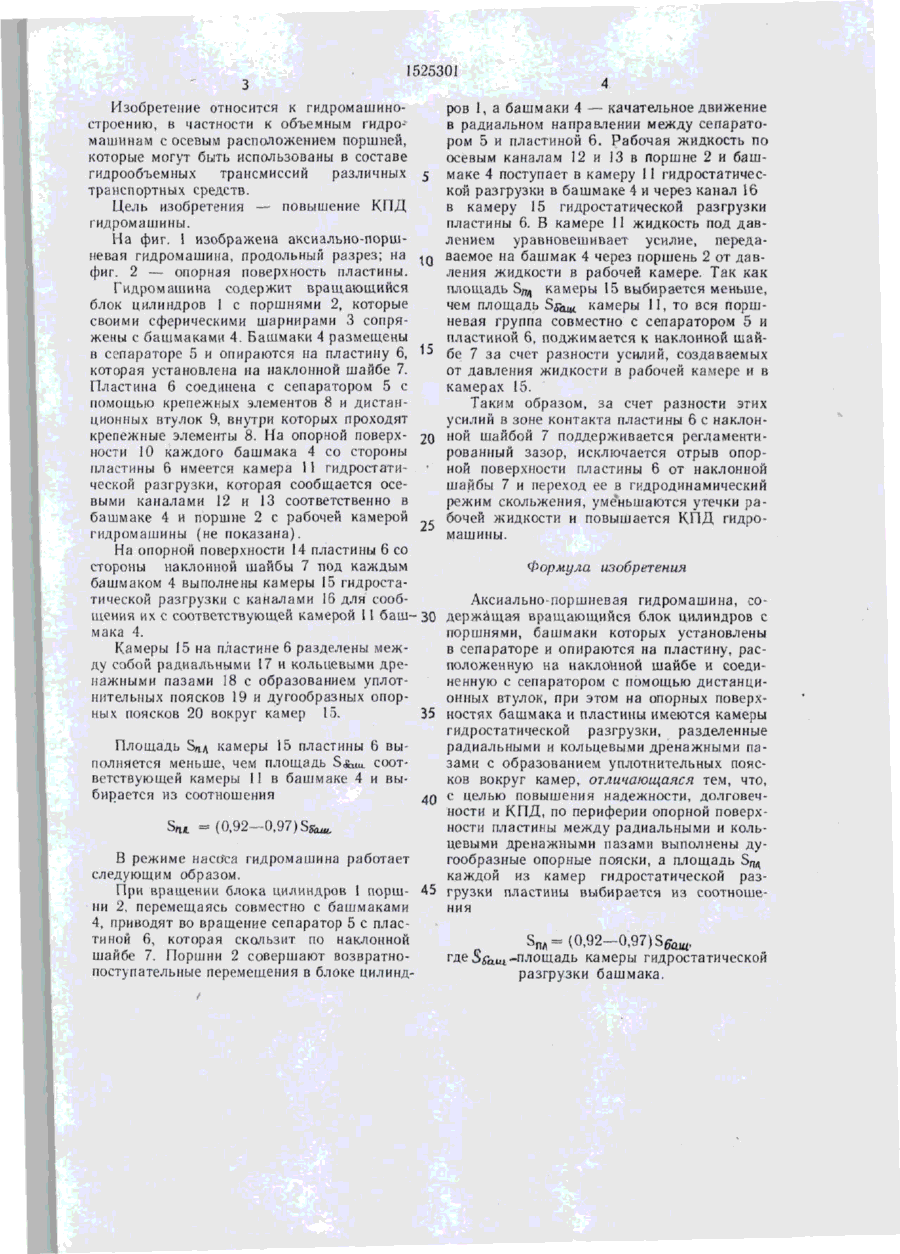

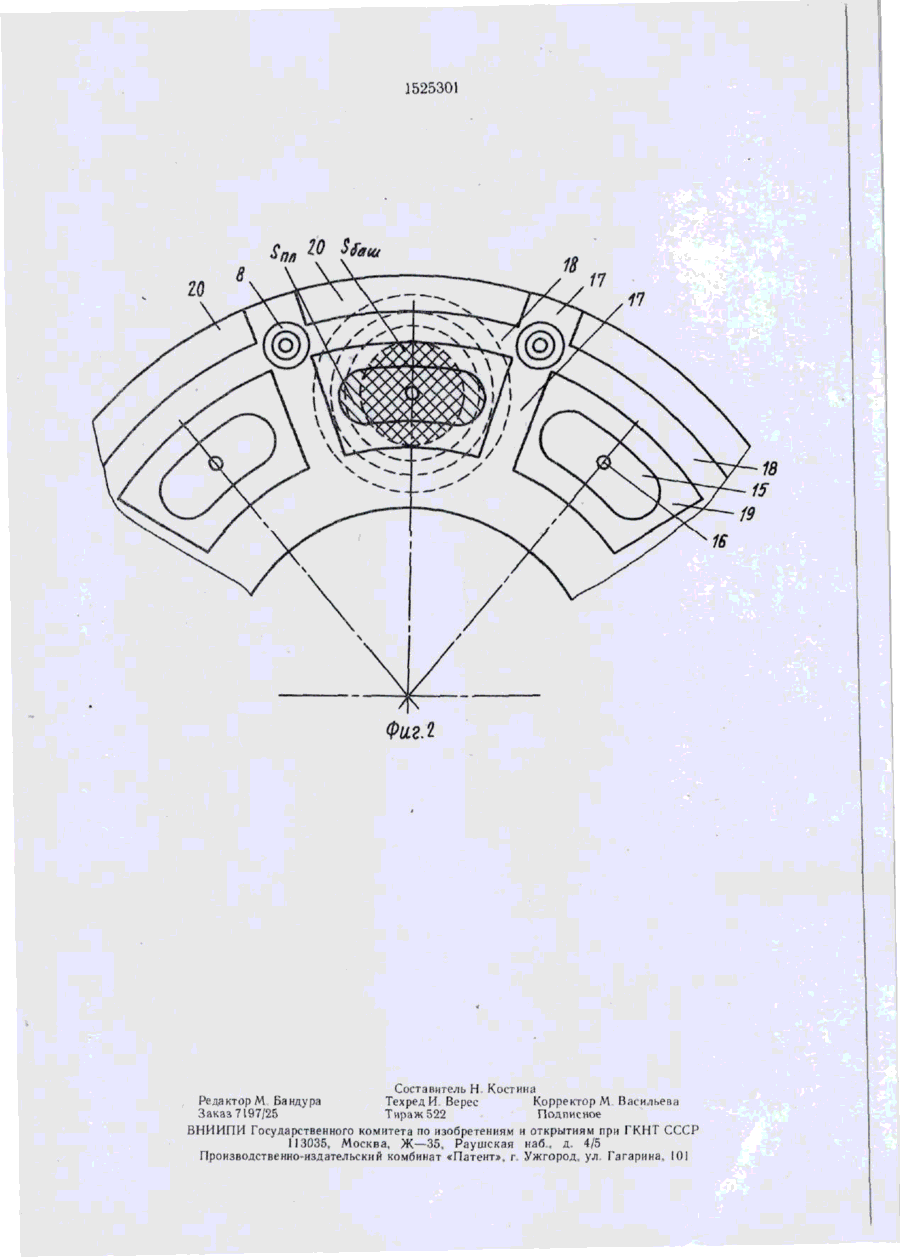

Изобретение м.б. использовано в составе гидрообъемных трансмиссии различных транспортных средств. Цель изобретения — повышение надежности, долговечности и КПД аксиально-поршневой гидро машины. Сферические шарниры 3 поршней 2 блока цилиндров 1 сопряжены с башмаками 4. Башмаки 4 установлены в сепараторе 5 и опираются на пластину б^асположенную на наклонной шайбе 7 и соединенную с сепаратором 5 с помощью дистанционных вт\лок 9. На опорных поверхностях 10, 14 башмака 4 и пластины 6 имеются камеры (К) 11, 15 гидростатической нагрузки, разделенные радиальными и кольцевыми дренажными пазами с образованием уплотнительных поясов вокруг К 11, 15. Между пазами выполнены дугообразные опорные пояски. Площадь каждой из К 15 выбирается из соотношения $ял = {0,92—0,97)S6QUL, где SSUJU ~ площадь К 11. При этом вся поршневая группа поднимается к шайбе 7 за счет разности усилий, что между пластиной 6 и шайбой 7 поддерживает регламентированный *азор. 2 ил. (Л ел СО О Фиг Г ьрПФ-К 1525301 Изобретение относится к гидромашиностроению, в частности к объемным гидро^ машинам с осевым расположением поршней, которые могут быть использованы в составе гидрообъемных трансмиссий различных транспортных средств. Цель изобретения - - повышение КПД гидромашины. На фиг. 1 изображена аксиально-поршневая гидромашина, продольный разрез; на фиг. 2 - - опорная поверхность пластины. Гидромашина содержит вращающийся блок цилиндров I с поршнями 2, которые своими сферическими шарнирами 3 сопряжены с башмаками 4. Башмаки 4 размещены в сепараторе 5 и опираются на пластину 6, '5 которая установлена на наклонной шайбе 7. Пластина 6 соединена с сепаратором 5 с помощью крепежных элементов 8 и дистанционных втулок 9, внутри которых проходят крепежные элементы 8. На опорной поверх- 20 ности 10 каждого башмака 4 со стороны пластины 6 имеется камера И гидростатической разгрузки, которая сообщается осевыми каналами 12 и 13 соответственно в башмаке 4 и поршне 2 с рабочей камерой 25 гидромашины (не показана). На опорной поверхности 14 пластины 6 со стороны наклонной шайбы 7 тіод каждым башмаком 4 выполнены камеры 15 гидростатической разгрузки с каналами 16 для сообщения их с соответствующей камерой П баш-30 мака 4. Камеры 15 на пластине 6 разделены между собой радиальными 17 и кольцевыми дренажными пазами 18 с образованием уплотнительных поясков 19 и дугообразных опорных поясков 20 вокруг камер 15. 35 ров I, а башмаки 4 — качательное движение в радиальном направлении между сепаратором 5 и пластиной 6, Рабочая жидкость по осевым каналам 12 и 13 в поршне 2 и башмаке 4 поступает в камеру 11 гидростатической разгрузки в башмаке 4 и через канал Ї6 в камеру 15 гидростатической разгрузки пластины 6. В камере 11 жидкость под давлением уравновешивает усилие, передаваемое на башмак 4 через поршень 2 от давления жидкости в рабочей камере. Так как площадь Sm камеры 15 выбирается меньше, чем площадь S ^ ^ камеры 11, то вся поршневая группа совместно с сепаратором 5 и пластиной 6, поджимается к наклонной шайбе 7 за счет разности усилий, создаваемых от давления жидкости в рабочей камере и в камерах 15. Таким образом, за счет разности этих усилий в зоне контакта пластины 6 с наклонной шайбой 7 поддерживается регламентированный зазор, исключается отрыв опорной поверхности пластины 6 от наклонной шайбы 7 и переход ее в гидродинамический режим скольжения, уменьшаются утечки рабочей жидкости и повышается КПД гидромашины. Формула изобретения Аксиально-поршневая гидромашина, содержащая вращающийся блок цилиндров с поршнями, башмаки которых установлены в сепараторе и опираются на пластину, расположенную на наклонной шайбе и соединенную с сепаратором с помощью дистанционных втулок, при этом на опорных поверхностях башмака и пластины имеются камеры гидростатической разгрузки, разделенные радиальными и кольцевыми дренажными паПлощадь S/хд камеры 15 пластины 6 вызами с образованием ушютнительных поясполняется меньше, чем площадь S&m соотков вокруг камер, отличающаяся тем, что, ветствующей камеры 11 в башмаке 4 и выбирается из соотношения 40 с целью повышения надежности, долговечности и КПД, по периферии опорной поверхности пластины между радиальными и коль- (0,92-0, цевыми дренажными пазами выполнены дугообразные опорные пояски, а площадь Sn/( В режиме насоса гидромашина работает каждой из камер гидростатической разследующим образом. При вращении блока цилиндров 1 порш- 45 грузки пластины выбирается из соотношения ни 2, перемещаясь совместно с башмаками 4, приводят во вращение сепаратор 5 с пластиной 6, которая скользит по наклонной S nA = (0,92-0,97) S6aui, шайбе 7. Поршни 2 совершают возвратногде -площадь камеры гидростатической поступательные перемещения в блоке цилиндразгрузки башмака. 1525301 ZO 17 18 Составитель Н Костина Редактор М Бандура Техред И Верес Корректор М Васильева Заказ 7197/25 Тираж 522 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва, Ж—35, Раушская наб.. д. 4/5 Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина. 101
