Спосіб гідродинамічного дослідження свердловин
Номер патенту: 81318
Опубліковано: 25.12.2007
Автори: Карпов Володимір Віталійович, Федін Леонід Митрофанович
Формула / Реферат
Спосіб гідродинамічного дослідження свердловин, що включає створення в свердловині надлишкового тиску, зняття тиску, вимірювання дебіту поглиненої промивальної рідини, що витісняється пластом, і розрахунок коефіцієнта п’єзопровідності пласта, який відрізняється тим, що при кожному вимірюванні створюють у свердловині надлишковий тиск строго певної величини, при цьому надлишковий тиск у свердловині створюють за рахунок втрат тиску в кільцевому просторі та в бурильних трубах при зворотному промиванні промивальною рідиною.
Текст

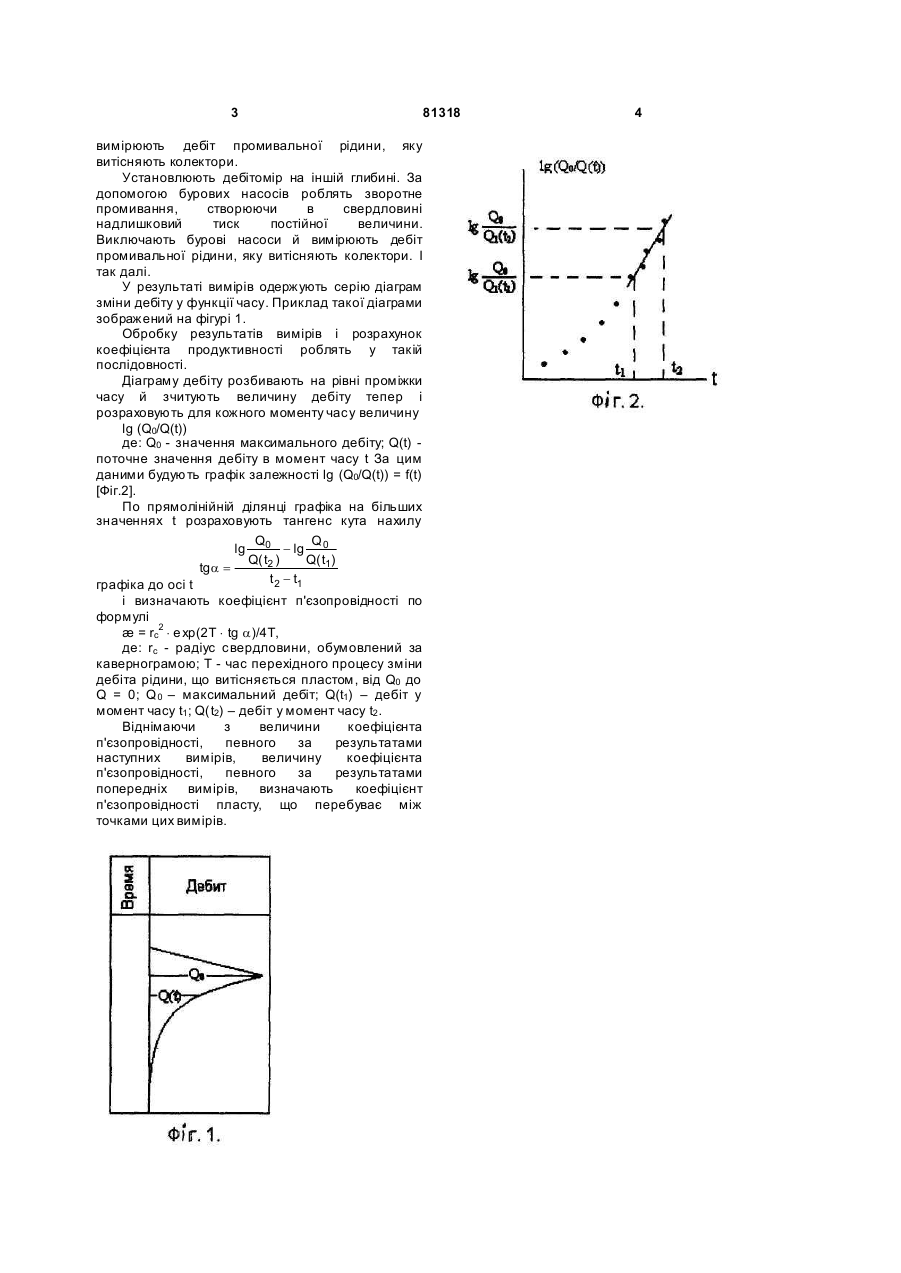

Спосіб гідродинамічного дослідження свердловин, що включає створення в свердловині надлишкового тиску, зняття тиску, вимірювання дебіту поглиненої промивальної рідини, що витісняється пластом, і розрахунок коефіцієнта п’єзопровідності пласта, який відрізняється тим, що при кожному вимірюванні створюють у свердловині надлишковий тиск строго певної величини, при цьому надлишковий тиск у свердловині створюють за рахунок втрат тиску в кільцевому просторі та в бурильних тр убах при зворотному промиванні промивальною рідиною. (19) (21) a200511099 (22) 23.11.2005 (24) 25.12.2007 (72) ФЕДІН ЛЕОНІД МИТРОФАНОВИЧ, U A, КАРПОВ ВОЛОДИ МІР ВІТАЛІЙОВИЧ, UA (73) ФЕДІН ЛЕОНІД МИТРОФАНОВИЧ, U A, КАРПОВ ВОЛОДИ МІР ВІТАЛІЙОВИЧ, UA (56) SU 697704, 15.11.1979 SU 420764, 25.03.1974 SU 1406356, A1, 30.06.1988 GB 2031974, A, 30.04.1980 US 6240787, B1, 05.06.2001 3 81318 вимірюють дебіт промивальної рідини, яку витісняють колектори. Установлюють дебітомір на іншій глибині. За допомогою бурових насосів роблять зворотне промивання, створюючи в свердловині надлишковий тиск постійної величини. Виключають бурові насоси й вимірюють дебіт промивальної рідини, яку витісняють колектори. І так далі. У результаті вимірів одержують серію діаграм зміни дебіту у функції часу. Приклад такої діаграми зображений на фігурі 1. Обробку результатів вимірів і розрахунок коефіцієнта продуктивності роблять у такій послідовності. Діаграму дебіту розбивають на рівні проміжки часу й зчитують величину дебіту тепер і розраховують для кожного моменту часу величину lg (Q0/Q(t)) де: Q0 - значення максимального дебіту; Q(t) поточне значення дебіту в момент часу t За цим даними будують графік залежності lg (Q0/Q(t)) = f(t) [Фіг.2]. По прямолінійній ділянці графіка на більших значеннях t розраховують тангенс кута нахилу Q Q lg 0 - lg 0 Q( t2 ) Q( t1) tg a = t 2 - t1 графіка до осі t і визначають коефіцієнт п'єзопровідності по формулі æ = rс2 × е хр(2Т × tg a)/4T, де: rc - радіус свердловини, обумовлений за кавернограмою; Т - час перехідного процесу зміни дебіта рідини, що витісняється пластом, від Q0 до Q = 0; Q 0 – максимальний дебіт; Q(t1) – дебіт у момент часу t1 ; Q(t2) – дебіт у момент часу t2 . Віднімаючи з величини коефіцієнта п'єзопровідності, певного за результатами наступних вимірів, величину коефіцієнта п'єзопровідності, певного за результатами попередніх вимірів, визначають коефіцієнт п'єзопровідності пласту, що перебуває між точками цих вимірів. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for hydrodynamical study of wells
Автори англійськоюFedin Leonid Mytrofanovych, Karpov Volodymyr Vitaliiovych
Назва патенту російськоюСпособ гидродинамического исследования скважин
Автори російськоюФедин Леонид Митрофанович, Карпов Владимир Витальевич
МПК / Мітки
МПК: E21B 47/00
Мітки: спосіб, свердловин, дослідження, гідродинамічного
