Тарувальний стенд рогалевича

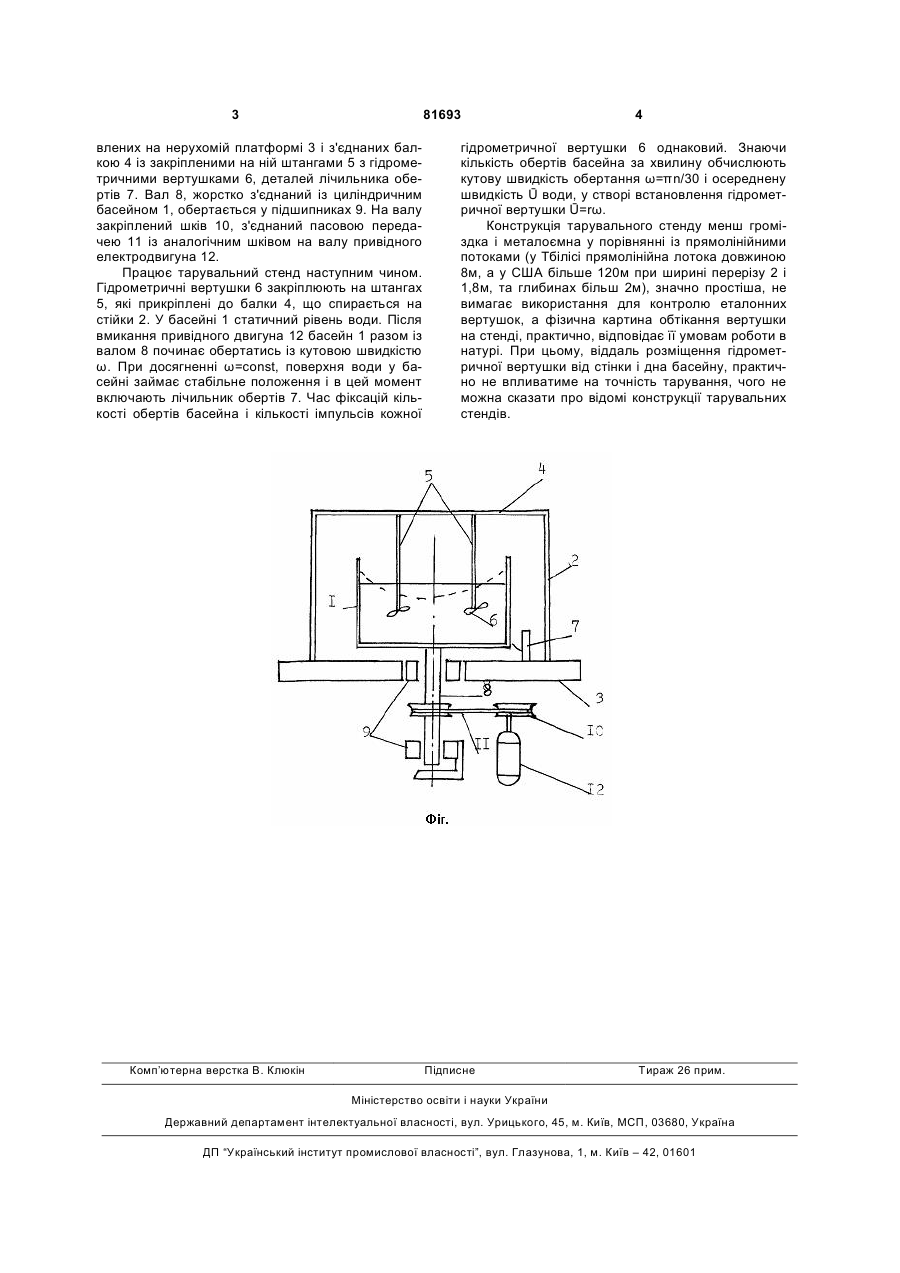

Тарувальний стенд, що складений із кругового чи кільцевого басейну з водою, куди занурені гідрометричні вертушки, які закріплені на штангах балки, з лічильників обертів та приводу, який відрізняється тим, що басейн розміщено на валу, який виконаний з можливістю обертання за допомогою привідного двигуна, а балки з гідрометричними вертушками на штангах встановлені нерухомо. (19) (21) a200602696 (22) 13.03.2006 (24) 25.01.2008 (72) РОГАЛЕВИЧ ЮРІЙ ПЕТРОВИЧ, UA (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ВОДНОГО ГОСПОДАРСТВА ТА ПРИРОДОКОРИСТУВАННЯ, UA (56) RU 2045002, 27.09.1995 SU 1765500, 30.09.1992 JP 9178734, 11.07.1997 US 4729236, 08.03.1988 KR 20010074139, 04.08.2001 3 81693 влених на нерухомій платформі 3 і з'єднаних балкою 4 із закріпленими на ній штангами 5 з гідрометричними вертушками 6, деталей лічильника обертів 7. Вал 8, жорстко з'єднаний із циліндричним басейном 1, обертається у підшипниках 9. На валу закріплений шків 10, з'єднаний пасовою передачею 11 із аналогічним шківом на валу привідного електродвигуна 12. Працює тарувальний стенд наступним чином. Гідрометричні вертушки 6 закріплюють на штангах 5, які прикріплені до балки 4, що спирається на стійки 2. У басейні 1 статичний рівень води. Після вмикання привідного двигуна 12 басейн 1 разом із валом 8 починає обертатись із кутовою швидкістю ω. При досягненні ω=const, поверхня води у басейні займає стабільне положення і в цей момент включають лічильник обертів 7. Час фіксацій кількості обертів басейна і кількості імпульсів кожної Комп’ютерна верстка В. Клюкін 4 гідрометричної вертушки 6 однаковий. Знаючи кількість обертів басейна за хвилину обчислюють кутову швидкість обертання ω=πn/30 і осереднену швидкість Ū води, у створі встановлення гідрометричної вертушки Ū=rω. Конструкція тарувального стенду менш громіздка і металоємна у порівнянні із прямолінійними потоками (у Тбілісі прямолінійна лотока довжиною 8м, а у США більше 120м при ширині перерізу 2 і 1,8м, та глибинах більш 2м), значно простіша, не вимагає використання для контролю еталонних вертушок, а фізична картина обтікання вертушки на стенді, практично, відповідає її умовам роботи в натурі. При цьому, віддаль розміщення гідрометричної вертушки від стінки і дна басейну, практично не впливатиме на точність тарування, чого не можна сказати про відомі конструкції тарувальних стендів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
