Пристрій для захисту ізотопу в радіометричних приладах

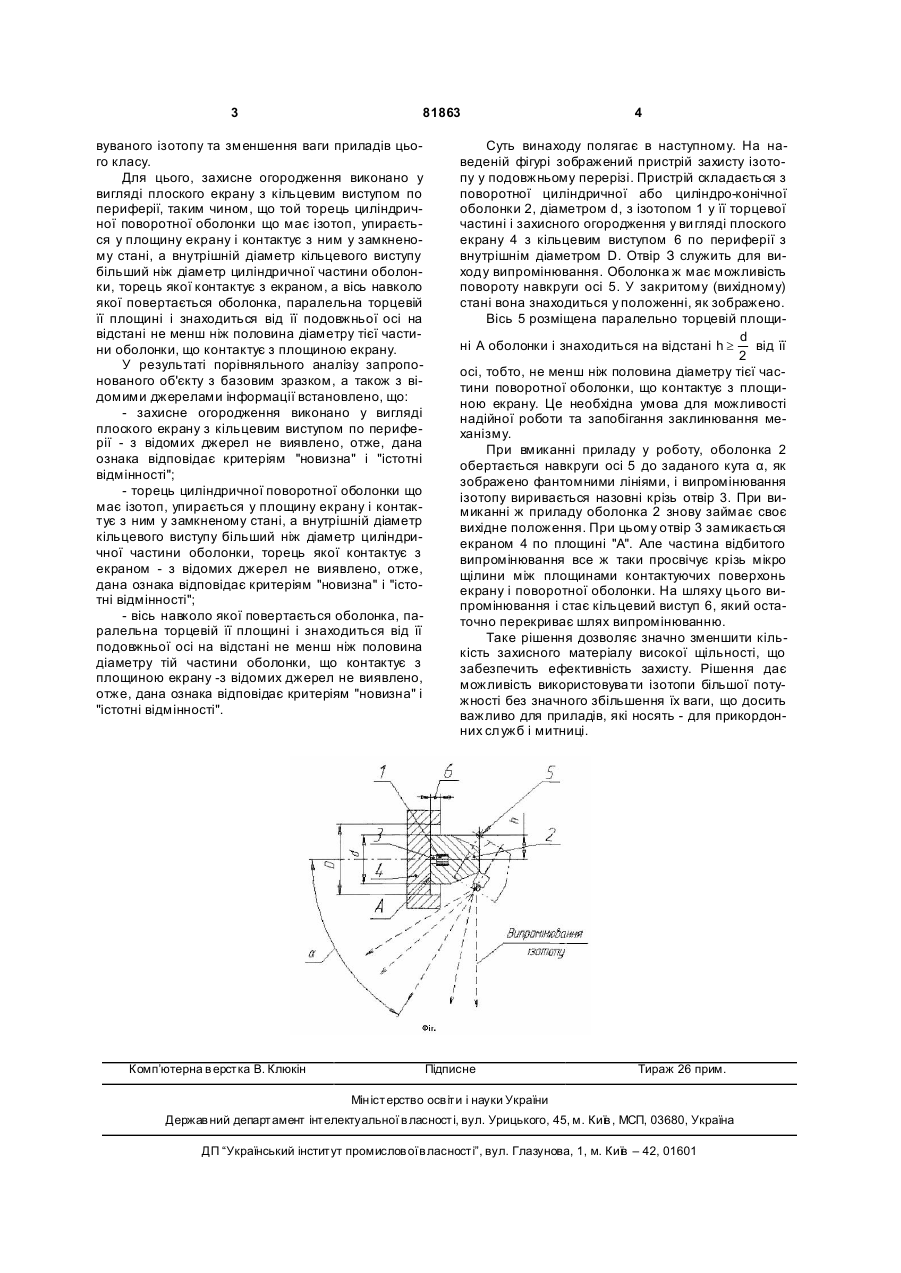

Пристрій для захисту ізотопу в радіометричних приладах, що містить поворотну циліндричну або циліндрично-конічну оболонку із вмонтованим 3 81863 вуваного ізотопу та зменшення ваги приладів цього класу. Для цього, захисне огородження виконано у вигляді плоского екрану з кільцевим виступом по периферії, таким чином, що той торець циліндричної поворотної оболонки що має ізотоп, упирається у площину екрану і контактує з ним у замкненому стані, а внутрішній діаметр кільцевого виступу більший ніж діаметр циліндричної частини оболонки, торець якої контактує з екраном, а вісь навколо якої повертається оболонка, паралельна торцевій її площині і знаходиться від її подовжньої осі на відстані не менш ніж половина діаметру тієї частини оболонки, що контактує з площиною екрану. У результаті порівняльного аналізу запропонованого об'єкту з базовим зразком, а також з відомими джерелами інформації встановлено, що: - захисне огородження виконано у вигляді плоского екрану з кільцевим виступом по периферії - з відомих джерел не виявлено, отже, дана ознака відповідає критеріям "новизна" і "істотні відмінності"; - торець циліндричної поворотної оболонки що має ізотоп, упирається у площину екрану і контактує з ним у замкненому стані, а внутрішній діаметр кільцевого виступу більший ніж діаметр циліндричної частини оболонки, торець якої контактує з екраном - з відомих джерел не виявлено, отже, дана ознака відповідає критеріям "новизна" і "істотні відмінності"; - вісь навколо якої повертається оболонка, паралельна торцевій її площині і знаходиться від її подовжньої осі на відстані не менш ніж половина діаметру тій частини оболонки, що контактує з площиною екрану -з відомих джерел не виявлено, отже, дана ознака відповідає критеріям "новизна" і "істотні відмінності". Комп’ютерна в ерстка В. Клюкін 4 Суть винаходу полягає в наступному. На наведеній фігурі зображений пристрій захисту ізотопу у подовжньому перерізі. Пристрій складається з поворотної циліндричної або циліндро-конічної оболонки 2, діаметром d, з ізотопом 1 у її торцевої частині і захисного огородження у ви гляді плоского екрану 4 з кільцевим виступом 6 по периферії з внутрішнім діаметром D. Отвір З служить для виходу випромінювання. Оболонка ж має можливість повороту навкруги осі 5. У закритому (вихідному) стані вона знаходиться у положенні, як зображено. Вісь 5 розміщена паралельно торцевій площиd ні А оболонки і знаходиться на відстані h ³ від її 2 осі, тобто, не менш ніж половина діаметру тієї частини поворотної оболонки, що контактує з площиною екрану. Це необхідна умова для можливості надійної роботи та запобігання заклинювання механізму. При вмиканні приладу у роботу, оболонка 2 обертається навкруги осі 5 до заданого кута α, як зображено фантомними лініями, і випромінювання ізотопу виривається назовні крізь отвір 3. При вимиканні ж приладу оболонка 2 знову займає своє вихідне положення. При цьому отвір 3 замикається екраном 4 по площині "А". Але частина відбитого випромінювання все ж таки просвічує крізь мікро щілини між площинами контактуючих поверхонь екрану і поворотної оболонки. На шляху цього випромінювання і стає кільцевий виступ 6, який остаточно перекриває шлях випромінюванню. Таке рішення дозволяє значно зменшити кількість захисного матеріалу високої щільності, що забезпечить ефективність захисту. Рішення дає можливість використовува ти ізотопи більшої потужності без значного збільшення їх ваги, що досить важливо для приладів, які носять - для прикордонних служб і митниці. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
