Пристрій для захисту біологічних об’єктів при гравітаційних перевантаженнях

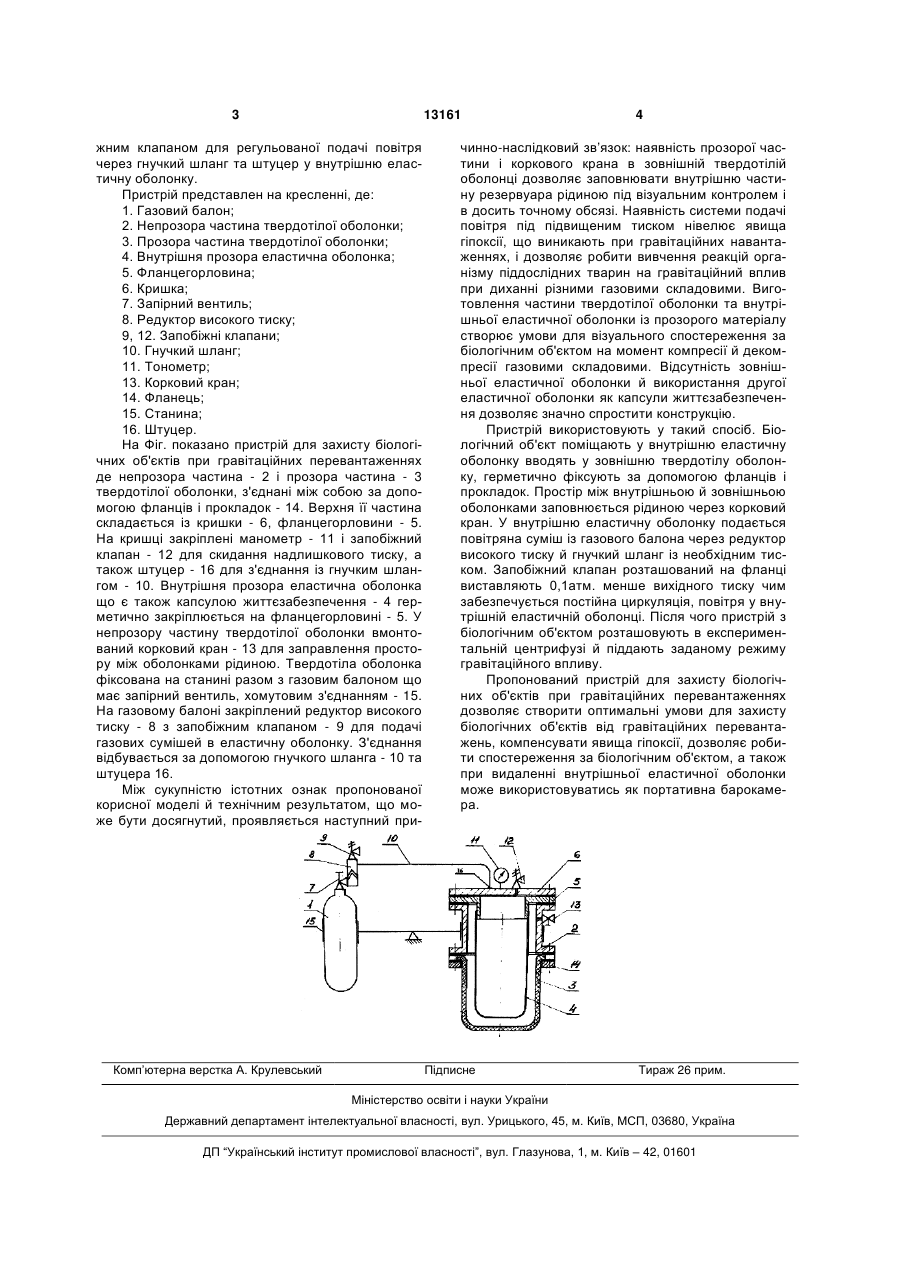

Пристрій для захисту біологічних об'єктів при гравітаційних перевантаженнях, що складається із зовнішньої твердотілої оболонки та еластичної внутрішньої оболонки, причому простір між оболонками заповнюється рідиною, й капсули життєзабезпечення об'єкта, який відрізняється тим, що зовнішня твердотіла оболонка складається із двох частин прозорої й непрозорої, з'єднаних між собою за допомогою фланців і прокладок, верхня її час 3 13161 жним клапаном для регульованої подачі повітря через гнучкий шланг та штуцер у внутрішню еластичну оболонку. Пристрій представлен на кресленні, де: 1. Газовий балон; 2. Непрозора частина твердотілої оболонки; 3. Прозора частина твердотілої оболонки; 4. Внутрішня прозора еластична оболонка; 5. Фланцегорловина; 6. Кришка; 7. Запірний вентиль; 8. Редуктор високого тиску; 9, 12. Запобіжні клапани; 10. Гнучкий шланг; 11. Тонометр; 13. Корковий кран; 14. Фланець; 15. Станина; 16. Штуцер. На Фіг. показано пристрій для захисту біологічних об'єктів при гравітаційних перевантаженнях де непрозора частина - 2 і прозора частина - 3 твердотілої оболонки, з'єднані між собою за допомогою фланців і прокладок - 14. Верхня її частина складається із кришки - 6, фланцегорловини - 5. На кришці закріплені манометр - 11 і запобіжний клапан - 12 для скидання надлишкового тиску, а також штуцер - 16 для з'єднання із гнучким шлангом - 10. Внутрішня прозора еластична оболонка що є також капсулою життєзабезпечення - 4 герметично закріплюється на фланцегорловині - 5. У непрозору частину твердотілої оболонки вмонтований корковий кран - 13 для заправлення простору між оболонками рідиною. Твердотіла оболонка фіксована на станині разом з газовим балоном що має запірний вентиль, хомутовим з'єднанням - 15. На газовому балоні закріплений редуктор високого тиску - 8 з запобіжним клапаном - 9 для подачі газових сумішей в еластичну оболонку. З'єднання відбувається за допомогою гнучкого шланга - 10 та штуцера 16. Між сукупністю істотних ознак пропонованої корисної моделі й технічним результатом, що може бути досягнутий, проявляється наступний при Комп’ютерна верстка А. Крулевський 4 чинно-наслідковий зв’язок: наявність прозорої частини і коркового крана в зовнішній твердотілій оболонці дозволяє заповнювати внутрішню частину резервуара рідиною під візуальним контролем і в досить точному обсязі. Наявність системи подачі повітря під підвищеним тиском нівелює явища гіпоксії, що виникають при гравітаційних навантаженнях, і дозволяє робити вивчення реакцій організму піддослідних тварин на гравітаційний вплив при диханні різними газовими складовими. Виготовлення частини твердотілої оболонки та внутрішньої еластичної оболонки із прозорого матеріалу створює умови для візуального спостереження за біологічним об'єктом на момент компресії й декомпресії газовими складовими. Відсутність зовнішньої еластичної оболонки й використання другої еластичної оболонки як капсули життєзабезпечення дозволяє значно спростити конструкцію. Пристрій використовують у такий спосіб. Біологічний об'єкт поміщають у внутрішню еластичну оболонку вводять у зовнішню твердотілу оболонку, герметично фіксують за допомогою фланців і прокладок. Простір між внутрішньою й зовнішньою оболонками заповнюється рідиною через корковий кран. У внутрішню еластичну оболонку подається повітряна суміш із газового балона через редуктор високого тиску й гнучкий шланг із необхідним тиском. Запобіжний клапан розташований на фланці виставляють 0,1атм. менше вихідного тиску чим забезпечується постійна циркуляція, повітря у внутрішній еластичній оболонці. Після чого пристрій з біологічним об'єктом розташовують в експериментальній центрифузі й піддають заданому режиму гравітаційного впливу. Пропонований пристрій для захисту біологічних об'єктів при гравітаційних перевантаженнях дозволяє створити оптимальні умови для захисту біологічних об'єктів від гравітаційних перевантажень, компенсувати явища гіпоксії, дозволяє робити спостереження за біологічним об'єктом, а також при видаленні внутрішньої еластичної оболонки може використовуватись як портативна барокамера. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
