Полум’яно-іонізаційний газоаналізатор

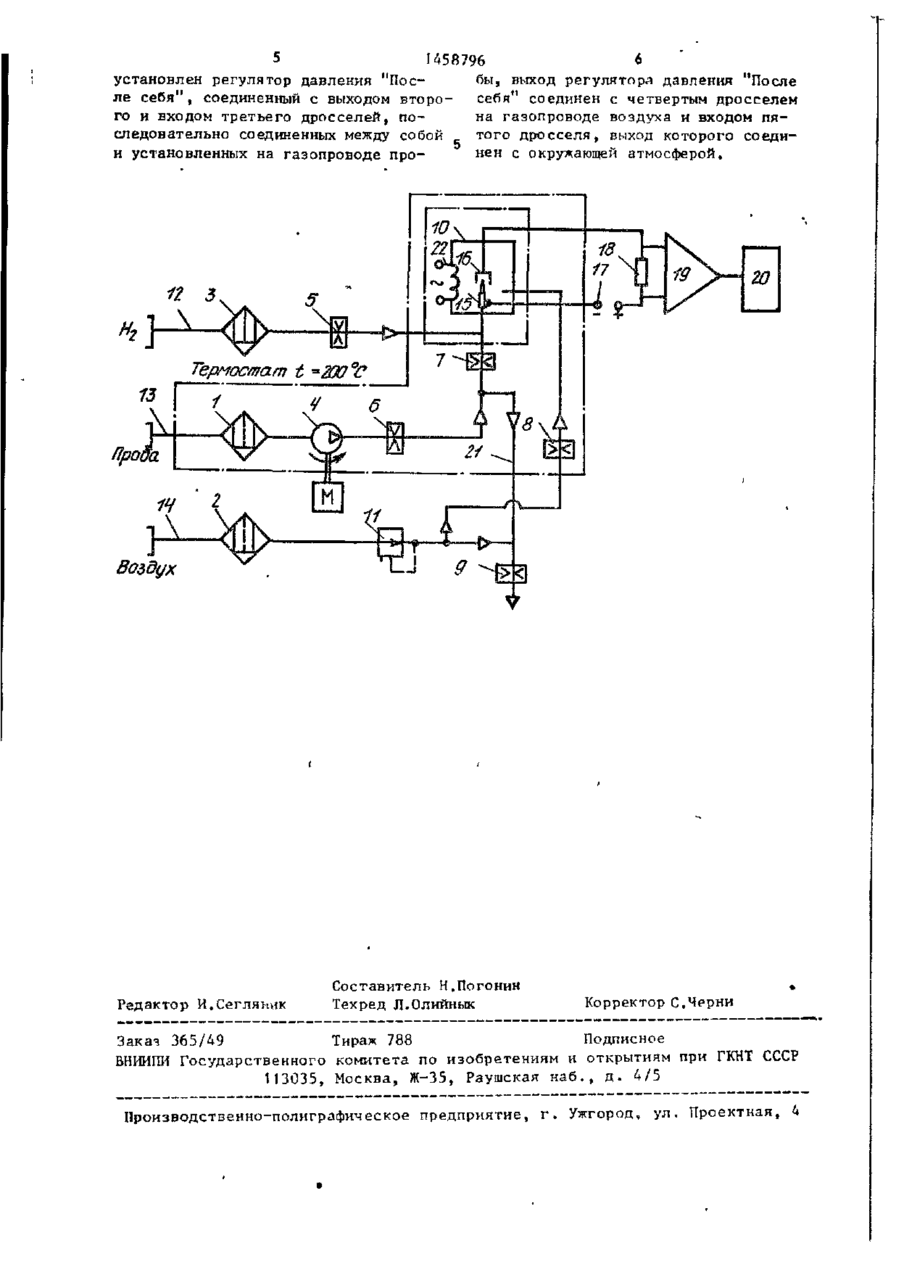

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19) (11) (51)4 о 01 К 27/62 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Д»51Да^З^ИД.'ЕР_діГ,.'*ЗіДра'рСвдд. 11,- у** (21) 4272656/24-25 • - (22) 01.07,87 (46) 1 5 . 0 2 . 8 9 . Бюл. № 6 » ^ (71) Всесоюзный научно-исследовательский институт аналитиче'ского приборостроения (72) В.Г.Михальчевский, В.Ф.Примиский, А.Я.Ровенский и Л.А.Цуканова (53) 5 4 3 . 5 4 4 ( 0 8 8 , 8 ) (56) Горелик Д . С . ч Перегуд Е.А. Инструментальные меіодн контроля з а грязнения атмосферы, Л . : Химия, 1981, с т р . 180*182, р и с . 1,68. Патент С А № 4201550, Ш кл. G 0І N 2 7 / 6 2 , 23/232Е, 1983. (54} nJlAMFHHO-ИОНИЗАИИОНПЫЙ ГАЗОАНАЛІЗАТОР (57) Изобретение относится к области аналитической техники и может исполь зоваться при разработке автоматических пламенно-ионизационных г а з о анализаторов для анализа высокотемпературных газообразных углеводородов , Цель изобретения - повышение надежности и долговечности пламенно— ионизационных газоанализаторов, В газоанализаторе на газопроводе в о з духа последовательно с фильтром у с тановлен регулятор давления "После с е б я " . Регулятор давления соединен с выходом второго и входом третьего дросселей. Дроссели последовательно соединены между собой и установлены на газопроводе пробы. Выход регулятора давления "После себя" соединен с четвертым' дросселем на газопроводе воздуха и входом пятого дросселя, выход которого соединен с окружающей атмо сферой. 1 ил, 1 Изобретение откосится к аналити~ ческой технике, в частности к г а з о анализаторам для анализа высокотемпературных газообразных углеводородов. Цель изобретения - повышение надежности и долговечности пламенноионизационных газоанализаторов. На чертеже приведена блок-схема плямепно-ионизациончого газоанализатора для анализа углеводородов в высокотемпературных газовых потоках с ^ч.'ьшим содержанием паров влаги. На блок-схеме обозначены входные фшіьтрь: 1-3, побудитель расхода А, постоянные дроссели 5-9, термостатнії лниля реакционная камера 10, р е гулятор давления "после «себя" I I , г а зопровод водорода 12, термостатированный газопровод пробы 13, газопровод воздуха 14, горелка ! 5 , гоплекторный электрод ] 6 , источник питания 17, нагрузочное сопротивление 18, схема электронной обработки информации 19, выходной прибор 20, газопровод байпаса 21 , спираль по джига 2?.. Газоанализатор работает следующим образом. Исследуемая проба высокотемпературного газового потока, очишенная от механических примегей фильтром 1, отбирается с помощью nofудителя р а с хода ^ и через второй дроссель 6 ао термостатированному гл іопроводу ІЗ (I, 1458796 противление 18 воспринимается схемой поступает в реакционную камеру 10, электронной обработки информации 19 Второй дроссель 6 редуцирует давление и передается на выходной прибор 20. пробы, поступающей от побудителя расхода 4, что обеспечивает предвариВ предлагаемом газоанализаторе тельную стабилизацию, давления потока фактически расширялись функциональпробы на входе реакционной камеры 10. ные возможности газопровода сжатого воздуха 14. Воздух используется не Для повышения быстродействия г а з о только для процесса горения в пламенанализатора по газопроводу 13 пода-' но-ионизационной реакции, но и приется большее количество пробы, чем 10 меняется как орган регулирования давнеобходимо для работы пламенно-иониления потока высокотемпературной, зационного детектора. Количество не(агрессивной) анализируемой пробы. обходимой пробы регулируется сопроПри этом, отпадает необходимость в тивлением третьего дросселя 7. Излишки пробы сбрасываются по газопроводу \Ъ установке стабилизатора давления на газопроводе пробы. Достаточно устабайпаса 2 1 , через дроссель (пятый) новить его на газо проводе сжатого 9 в отводящий газопровод. воздуха, где он работает в нормальСтабилизация давления пробы на вхоных условиях эксплуатации. де третьего дросселя 7, что обеспечивает постоянный расход пробы, выпол- 20 няется потоком сжатого воздуха, поступающего через фильтр 2 и регулятор давления "после себя" И от газопровода сжатого воздуха 14. 25 Отток высокотемпературного газа по газопроводу байпаса 21 соприкасается с противотоком сжатого воздуха стабилизированного давления. Изменение номинального давления пробы на входе третьего дросселя 7 ЗО и соответственно в газопроводе байпаса 21 вызывает изменение давления сжатого воздуха в газопроводе противотока 14. Регулятор давления 11 отрабатыва35 ет, создавая подпор или разрежение в точке соприкосновения потоков пробы и сжатого воздуха в газопроводе байпаса 21 перед входом пятого дросселя 9 до тех пор, пока не уравняются 40 давления на входе третьего дросселя 7 и в газопроводе противотока сжатого воздуха 14, Для обеспечения работы пламенно45 ионизационного детектора, кроме исследуемого потока пробы, к нему подается водород от газопровода водорода \? через фильтр 3 и первый дроссель 5 s который, смешиваясь с пробой поступает на горелку 15 детектора. 50 На детектор может подаваться стабилизируемый расход воздуха, определяемый давлением регулятора давления "после себя" 11 и сопротивлением четвертого дросселя 8. С помощью спирали поджига 22 осу; т т т п л я е т с я поджиг смеси. Ток ионизаииг, пропорциональный концентрации vr ні-иодородоБ, через нагрузочное со Регулирование давления анализируемой пробы заменяется на регулирование давления противотока сжатого воздуха регуляторов давления "после себя". Таким образом, поскольку регулятор давления "после себя" соприкасается только со сжатым воздухом, а не высокотемпературной и агрессивной газовой средой, то к нему не предъявляются требования быть коррозионностойким к агрессивным примесям и высоким температурам. Испытания показали надежную работу устройства при температуре пробы выше 200"С. Ф о р м у л а и з о б р е т е н и я Пламенно-ионизационный газоанализатор, соетоящий из термостатированн°й реакционной камеры с коллекторным электродом, горелки, снабженной термостатированным газопроводом пробы с установленными на нем фильтром и побудителем расхода, к термостатированному газопроводу подведен газопровод водорода с установленными на нем фильтром и первым дросселем, газопроїода воздуха с фильтром, соединенным с реакционной камерой, источника питания, через нагрузочное сопротивление соединенного с коллекторным электродом и горелкой, нагрузочного сопротивления, соединенного со схемой электронной обработки информации и с выходным прибором, о т~ л и ч а ю щ и й с я тем, ч т о , с целью повышения долговечности и надежности газоанализатора, на газопроводе воздуха последовательно с фильтром 1458796 установлен регулятор давления "Посбы, выход регулятора давления "После себя" соединен с четвертым дросселем ле с е б я " , соединенный с выходом второна газопроводе воздуха и входом пяго и входом третьего дросселей, последовательно соединенных между собой , того дросселя, выход которого соединен с окружающей атмосферой. и установленных на газопроводе про Термостат t ~2O0°C 1 Воддух Редактор И.Сегляьик Составитель Н.Погонин Техред Л.Олийнык Корректор С.Черни Заказ 365/49 Тираж 788 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-полиграфическое предприятие, г . Ужгород, ул. Проектная, 4
