Пристрій для дистанційного релейно-контактного керування по тролеях

Номер патенту: 81909

Опубліковано: 25.02.2008

Автор: Долгов Юрій Леонідович

Завантажити PDF файл.

Формула / Реферат

Пристрій для дистанційного релейно-контактного керування по тролеях, наприклад електровозами з приводом змінного струму і живленням по чотирипровідній контактній лінії, що складається з  двох паралельних ланцюгів, підключених однією спільною точкою до тролейного провідника, і двох паралельних ланцюгів, підключених однією спільною точкою до тролейного струмознімача, інші спільні точки обох паралельних ланцюгів включені в ланцюг змінного струму, кожен паралельний ланцюг з боку тролейного провідника складається із з'єднаних послідовно командного елемента незалежної команди і діода, діоди з'єднані між собою різнойменними полюсами і спільною точкою приєднані до тролейного провідника, кожен паралельний ланцюг з боку тролейного струмознімача складається із з'єднаних послідовно діода і вихідного реле, діоди з'єднані між собою різнойменними полюсами і спільною точкою приєднані до тролейного струмознімача, який відрізняється тим, що містить два реле струму, командний елемент залежної команди і дублюючі контакти командних елементів незалежних команд, реле струму включені послідовно з діодом в кожен паралельний ланцюг з боку тролейного провідника, командні елементи незалежних команд з боку тролейного провідника з'єднані між собою ланцюгом, що складається із з'єднаних послідовно командного елемента незалежної команди і двох паралельних ланцюгів, причому кожен паралельний ланцюг складається із з'єднаних послідовно дублюючого контакту командного елемента незалежної команди і замикального контакту реле струму відповідної команди.

Текст

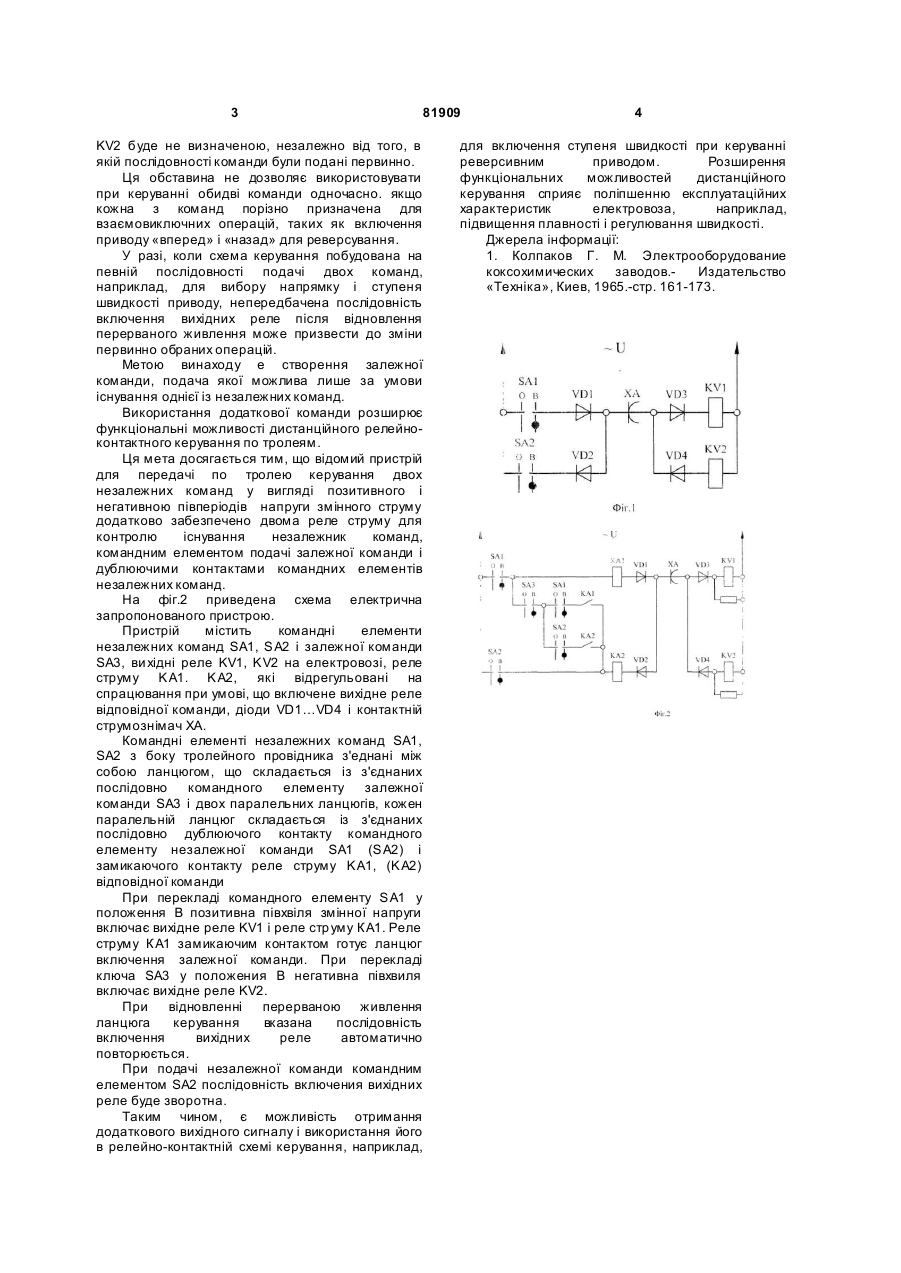

Пристрій для дистанційного релейноконтактного керування по тролеях, наприклад електровозами з приводом змінного струму і живленням по чотирипровідній контактній лінії, що складається з двох паралельних ланцюгів, підключених однією спільною точкою до тролейного провідника, і двох паралельних ланцюгів, підключених однією спільною точкою до тролейного струмознімача, інші спільні точки обох паралельних ланцюгів включені в ланцюг змінного C2 2 81909 1 3 81909 KV2 буде не визначеною, незалежно від того, в якій послідовності команди були подані первинно. Ця обставина не дозволяє використовувати при керуванні обидві команди одночасно. якщо кожна з команд порізно призначена для взаємовиключних операцій, таких як включення приводу «вперед» і «назад» для реверсування. У разі, коли схема керування побудована на певній послідовності подачі двох команд, наприклад, для вибору напрямку і ступеня швидкості приводу, непередбачена послідовність включення вихідних реле після відновлення перерваного живлення може призвести до зміни первинно обраних операцій. Метою винаходу е створення залежної команди, подача якої можлива лише за умови існування однієї із незалежних команд. Використання додаткової команди розширює функціональні можливості дистанційного релейноконтактного керування по тролеям. Ця мета досягається тим, що відомий пристрій для передачі по тролею керування двох незалежних команд у вигляді позитивного і негативною півперіодів напруги змінного струму додатково забезпечено двома реле струму для контролю існування незалежник команд, командним елементом подачі залежної команди і дублюючими контактами командних елементів незалежних команд. На фіг.2 приведена схема електрична запропонованого пристрою. Пристрій містить командні елементи незалежних команд SA1, SA2 і залежної команди SA3, ви хідні реле KV1, KV2 на електровозі, реле струму ΚΑ1. ΚА2, які відрегульовані на спрацювання при умові, що включене вихідне реле відповідної команди, діоди VD1…VD4 і контактній струмознімач ХА. Командні елементі незалежних команд SA1, SA2 з боку тролейного провідника з'еднані між собою ланцюгом, що складається із з'єднаних послідовно командного елементу залежної команди SA3 і двох паралельних ланцюгів, кожен паралельній ланцюг складається із з'єднаних послідовно дублюючого контакту командного елементу незалежної команди SA1 (SA2) і замикаючого контакту реле струму ΚΑ1, (ΚΑ2) відповідної команди При перекладі командного елементу SA1 у положення В позитивна півхвіля змінної напруги включає вихідне реле KV1 і реле стр уму КА1. Реле струму КА1 замикаючим контактом готує ланцюг включення залежної команди. При перекладі ключа SА3 у положения В негативна півхвиля включає вихідне реле KV2. При відновленні перерваною живлення ланцюга керування вказана послідовність включення вихідних реле автоматично повторюється. При подачі незалежної команди командним елементом SA2 послідовність включения вихідних реле буде зворотна. Таким чином, є можливість отримання додаткового вихідного сигналу і використання його в релейно-контактній схемі керування, наприклад, 4 для включення ступеня швидкості при керуванні реверсивним приводом. Розширення функціональних можливостей дистанційного керування сприяє поліпшенню експлуатаційних характеристик електровоза, наприклад, підвищення плавності і регулювання швидкості. Джерела інформації: 1. Колпаков Г. М. Электрооборудование коксохимических заводов.Издательство «Техніка», Киев, 1965.-стр. 161-173.

Дивитися

Додаткова інформація

Назва патенту англійською

Device for relay-contact remote control by trolleys

Автори англійською

Dolhov Yurii Leonidovych

Назва патенту російською

Устройство для дистанционного релейно-контактного управления по троллеям

Автори російською

Долгов Юрий Леонидович

МПК / Мітки

МПК: B60L 15/00, B61L 25/00, B60L 15/20

Мітки: тролеях, керування, дистанційного, пристрій, релейно-контактного
