Пристрій дистанційного керування електролампами

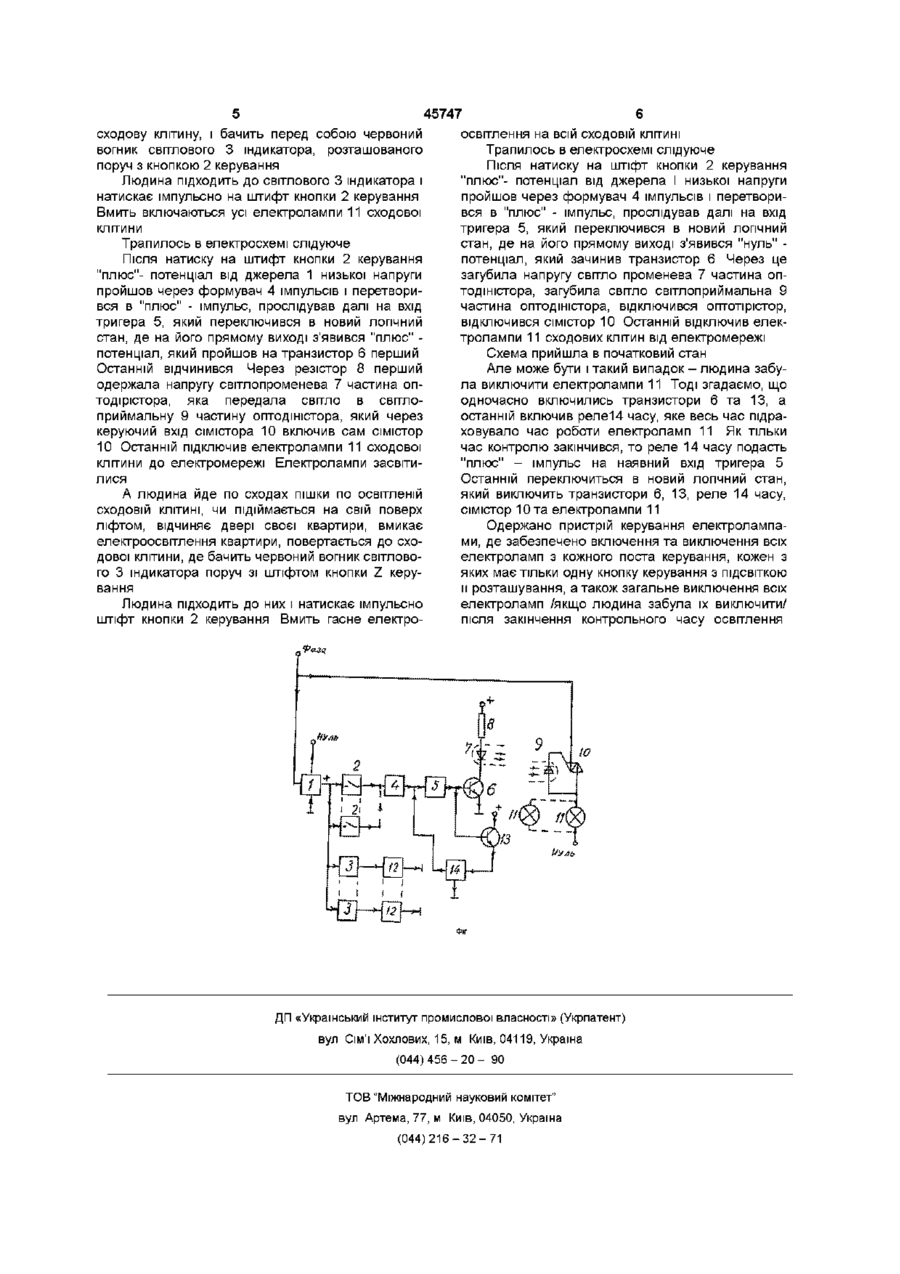

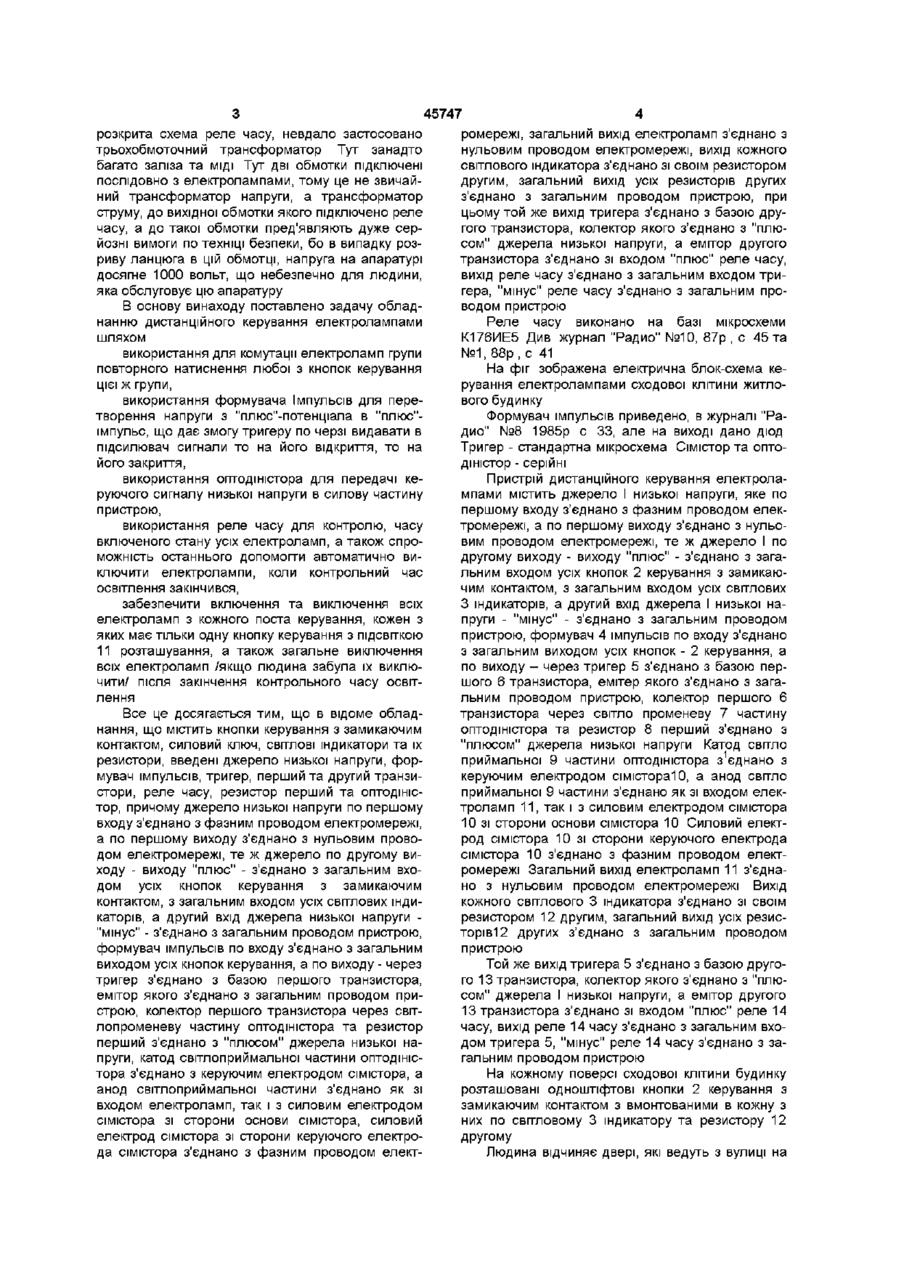

Пристрій дистанційного керування електролампами, що містить кнопки керування з замикаючим контактом, силовий ключ, СВІТЛОВІ індикатори та їх резистори, який відрізняється тим, що введені джерело низької напруги, формувач імпульсів, тригер, перший та другий транзистори, реле часу, резистор перший та оптодиністор, причому джерело низької напруги по першому входу з'єднано з фазним проводом електромережі, а по першому виходу з'єднано з нульовим проводом електромережі, те ж джерело по другому виходу виходу "плюс" - з'єднано з загальним входом усіх кнопок керування з замикаючим контактом, з загальним входом усіх світлових індикаторів, а другий вхід джерела низької напруги - "мінус" з'єднано з загальним проводом пристрою, формувач імпульсів по входу з'єднано з загальним вихо дом усіх кнопок керування, а по виходу - через тригер з'єднано з базою першого транзистора, емітер якого з'єднано з загальним проводом пристрою, колектор першого транзистора через світлопроменеву частину оптодиністора та резистор перший з'єднано з "плюсом" джерела низької напруги, катод світлоприймальної частини оптодиністора з'єднано з керуючим електродом симістора, а анод світлоприймальної частини з'єднано як зі входом електроламп, так і з силовим електродом симістора з боку основи симістора, силовий електрод симістора з боку керуючого електрода симістора з'єднано з фазним проводом електромережі, загальний вихід електроламп з'єднано з нульовим проводом електромережі, вихід кожного світлового індикатора з'єднано зі своїм другим резистором, загальний вихід усіх резисторів других з'єднано з загальним проводом пристрою, при цьому той же вихід тригера з'єднано з базою другого транзистора, колектор якого з'єднано з "плюсом" джерела низької напруги, а емітер другого транзистора з'єднано зі входом "плюс" реле часу, вихід реле часу з'єднано з загальним входом тригера, "мінус" реле часу з'єднано з загальним проводом пристрою 1 Винахід відноситься до обладнання експлуатації джерел електроосвітлення та може бути використаний, зокрема, для комутації однієї, чи декількох електроламп з декількох постів керування, наприклад, для керування електролампами сходових клітин житлових будинків, довгих коридорів чи галерей в промислових спорудах Відомий автоматичний вимикач з витримкою часу типа АВ-2, котрий повинен монтуватися на кожному поверсі сходових клітин для одчасної комутації групи електроламп Він має витримку часу на вімкнуте становище електроламп від 1,5 до 3 хвилин Цей вимикач не може врахувати реального часу, необхідного для перебування людини в зоні електроосвітлення Молода людина йде швидко, а стара людина йде поволі Найбільш близьким по своєму технічному змі сту являється "Устройство для управления освещением" /Див а с 1453632, СРСР, НО 5В 39/04/, утримуюче кнопки керування, реле часу, силовий ключ, трьохобмоточний трансформатор, дві однакові первинні обмотки, котрі включені послідовно в ланцюги підключення електроламп, вторинна обмотка трансформатора підключена до вхідних двох контактів реле часу, вихід котрого підключено до управляючого входу силового ключа Паралельно контактам кнопок керування включені неонові лампи, чи Інші Індикатори, послідовно з резисторами, для забезпечення пошуку кнопок керування в темряві Цей пристрій також не може врахувати реального часу, необхідного для перебування людини в зоні електроосвітлення Виключення електроламп відбувається з витримкою часу, незалежно від того, чи потрібно людині світло, чи не потрібно Не ю 45747 розкрита схема реле часу, невдало застосовано трьохобмоточний трансформатор Тут занадто багато заліза та МІДІ Тут дві обмотки підключені послідовно з електролампами, тому це не звичайний трансформатор напруги, а трансформатор струму, до вихідної обмотки якого підключено реле часу, а до такої обмотки пред'являють дуже серйозні вимоги по техніці безпеки, бо в випадку розриву ланцюга в цій обмотці, напруга на апаратурі досягне 1000 вольт, що небезпечно для людини, яка обслуговує цю апаратуру В основу винаходу поставлено задачу обладнанню дистанційного керування електролампами шляхом використання для комутації електроламп групи повторного натиснення любої з кнопок керування цієї ж групи, використання формувача Імпульсів для перетворення напруги з "плюс"-потенціала в "плюс"імпульс, що дає змогу тригеру по черзі видавати в підсилювач сигнали то на його відкриття, то на його закриття, використання оптодшістора для передачі керуючого сигналу низької напруги в силову частину пристрою, використання реле часу для контролю, часу включеного стану усіх електроламп, а також спроможність останнього допомогти автоматично виключити електролампи, коли контрольний час освітлення закінчився, забезпечити включення та виключення всіх електроламп з кожного поста керування, кожен з яких має тільки одну кнопку керування з ПІДСВІТКОЮ 11 розташування, а також загальне виключення всіх електроламп /якщо людина забула їх виключити/ після закінчення контрольного часу освітлення Все це досягається тим, що в відоме обладнання, що містить кнопки керування з замикаючим контактом, силовий ключ, СВІТЛОВІ індикатори та їх резистори, введені джерело низької напруги, формувач імпульсів, тригер, перший та другий транзистори, реле часу, резистор перший та ОПТОДІНІСтор, причому джерело низької напруги по першому входу з'єднано з фазним проводом електромережі, а по першому виходу з'єднано з нульовим проводом електромережі, те ж джерело по другому виходу - виходу "плюс" - з'єднано з загальним входом усіх кнопок керування з замикаючим контактом, з загальним входом усіх світлових індикаторів, а другий вхід джерела низької напруги "мінус" - з'єднано з загальним проводом пристрою, формувач імпульсів по входу з'єднано з загальним виходом усіх кнопок керування, а по виходу - через тригер з'єднано з базою першого транзистора, емітор якого з'єднано з загальним проводом пристрою, колектор першого транзистора через світлопроменеву частину оптодіністора та резистор перший з'єднано з "плюсом" джерела низької напруги, катод світлоприймальної частини оптодіністора з'єднано з керуючим електродом сімістора, а анод світлоприймальної частини з'єднано як зі входом електроламп, так і з силовим електродом сімістора зі сторони основи сімістора, силовий електрод сімістора зі сторони керуючого електрода сімістора з'єднано з фазним проводом елект ромережі, загальний вихід електроламп з єднано з нульовим проводом електромережі, вихід кожного світлового індикатора з'єднано зі своїм резистором другим, загальний вихід усіх резисторів других з'єднано з загальним проводом пристрою, при цьому той же вихід тригера з'єднано з базою другого транзистора, колектор якого з'єднано з "плюсом" джерела низької напруги, а емітор другого транзистора з'єднано зі входом "плюс" реле часу, вихід реле часу з'єднано з загальним входом тригера, "мінус" реле часу з'єднано з загальним проводом пристрою Реле часу виконано на базі мікросхеми К176ИЕ5 Див журнал "Радио" №10, 87р , с 45 та №1, 88р, с 41 На фіг зображена електрична блок-схема керування електролампами сходової клітини житлового будинку Формувач імпульсів приведено, в журналі "Радио" №8 1985р с 33, але на виході дано діод Тригер - стандартна мікросхема Сімістор та оптодіністор - серійні Пристрій дистанційного керування електролампами містить джерело І низької напруги, яке по першому входу з'єднано з фазним проводом електромережі, а по першому виходу з'єднано з нульовим проводом електромережі, те ж джерело І по другому виходу - виходу "плюс" - з'єднано з загальним входом усіх кнопок 2 керування з замикаючим контактом, з загальним входом усіх світлових З індикаторів, а другий вхід джерела І низької напруги - "мінус" - з'єднано з загальним проводом пристрою, формувач 4 імпульсів по входу з'єднано з загальним виходом усіх кнопок - 2 керування, а по виходу - через тригер 5 з'єднано з базою першого 6 транзистора, емітер якого з'єднано з загальним проводом пристрою, колектор першого 6 транзистора через світло променеву 7 частину оптодіністора та резистор 8 перший з'єднано з "плюсом" джерела низької напруги Катод світло приймальної 9 частини оптодіністора з1єднано з керуючим електродом сімістораЮ, а анод світло приймальної 9 частини з'єднано як зі входом електроламп 11, так і з силовим електродом сімістора 10 зі сторони основи сімістора 10 Силовий електрод сімістора 10 зі сторони керуючого електрода сімістора 10 з'єднано з фазним проводом електромережі Загальний вихід електроламп 11 з'єднано з нульовим проводом електромережі Вихід кожного світлового 3 індикатора з'єднано зі своїм резистором 12 другим, загальний вихід усіх резист о р і в ^ других з'єднано з загальним проводом пристрою Той же вихід тригера 5 з'єднано з базою другого 13 транзистора, колектор якого з'єднано з "плюсом" джерела І низької напруги, а емітор другого 13 транзистора з'єднано зі входом "плюс" реле 14 часу, вихід реле 14 часу з'єднано з загальним входом тригера 5, "мінус" реле 14 часу з'єднано з загальним проводом пристрою На кожному поверсі сходової клітини будинку розташовані одноштіфтові кнопки 2 керування з замикаючим контактом з вмонтованими в кожну з них по світловому 3 індикатору та резистору 12 другому Людина відчиняє двері, які ведуть з вулиці на 45747 сходову клітину, і бачить перед собою червоний освітлення на всій СХОДОВІЙ КЛІТИНІ вогник світлового 3 індикатора, розташованого Трапилось в електросхемі слідуюче поруч з кнопкою 2 керування Після натиску на штіфт кнопки 2 керування Людина підходить до світлового 3 індикатора і "плюс"- потенціал від джерела І низької напруги натискає імпульсно на штифт кнопки 2 керування пройшов через формувач 4 імпульсів і перетвориВмить включаються усі електролампи 11 сходової вся в "плюс" - імпульс, прослідував далі на вхід клітини тригера 5, який переключився в новий логічний стан, де на його прямому виході з'явився "нуль" Трапилось в електросхемі слідуюче потенціал, який зачинив транзистор 6 Через це Після натиску на штифт кнопки 2 керування загубила напругу світло променева 7 частина оп"плюс"- потенціал від джерела 1 низької напруги тодшістора, загубила світло світлоприймальна 9 пройшов через формувач 4 імпульсів і перетворичастина оптодшістора, відключився оптотірістор, вся в "плюс" - імпульс, прослідував далі на вхід відключився сімістор 10 Останній відключив електригера 5, який переключився в новий логічний тролампи 11 сходових клітин від електромережі стан, де на його прямому виході з'явився "плюс" Схема прийшла в початковий стан потенціал, який пройшов на транзистор 6 перший Але може бути і такий випадок - людина забуОстанній відчинився Через резістор 8 перший ла виключити електролампи 11 Тоді згадаємо, що одержала напругу світлопроменева 7 частина оподночасно включились транзистори 6 та 13, а тодірістора, яка передала світло в світлоостанній включив реле14 часу, яке весь час підраприймальну 9 частину оптодшістора, який через ховувало час роботи електроламп 11 Як тільки керуючий вхід сімістора 10 включив сам сімістор час контролю закінчився, то реле 14 часу подасть 10 Останній підключив електролампи 11 сходової "плюс" - імпульс на наявний вхід тригера 5 клітини до електромережі Електролампи засвітиОстанній переключиться в новий логічний стан, лися який виключить транзистори 6, 13, реле 14 часу, А людина йде по сходах пішки по освітленій сімістор Юта електролампи 11 сходовій КЛІТИНІ, чи підіймається на свій поверх ліфтом, відчиняє двері своєї квартири, вмикає Одержано пристрій керування електролампаелектроосвітлення квартири, повертається до схоми, де забезпечено включення та виключення всіх дової клітини, де бачить червоний вогник світловоелектроламп з кожного поста керування, кожен з го 3 індикатора поруч зі штіфтом кнопки Z керуяких має тільки одну кнопку керування з ПІДСВІТКОЮ вання и розташування, а також загальне виключення всіх електроламп /якщо людина забула їх виключити/ Людина підходить до них і натискає імпульсно після закінчення контрольного часу освітлення штіфт кнопки 2 керування Вмить гасне електро ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
