Номер патенту: 8196

Опубліковано: 15.07.2005

Автори: Шейко Петро Андрійович, Міліков Володимир Володимирович

Завантажити PDF файл.

Формула / Реферат

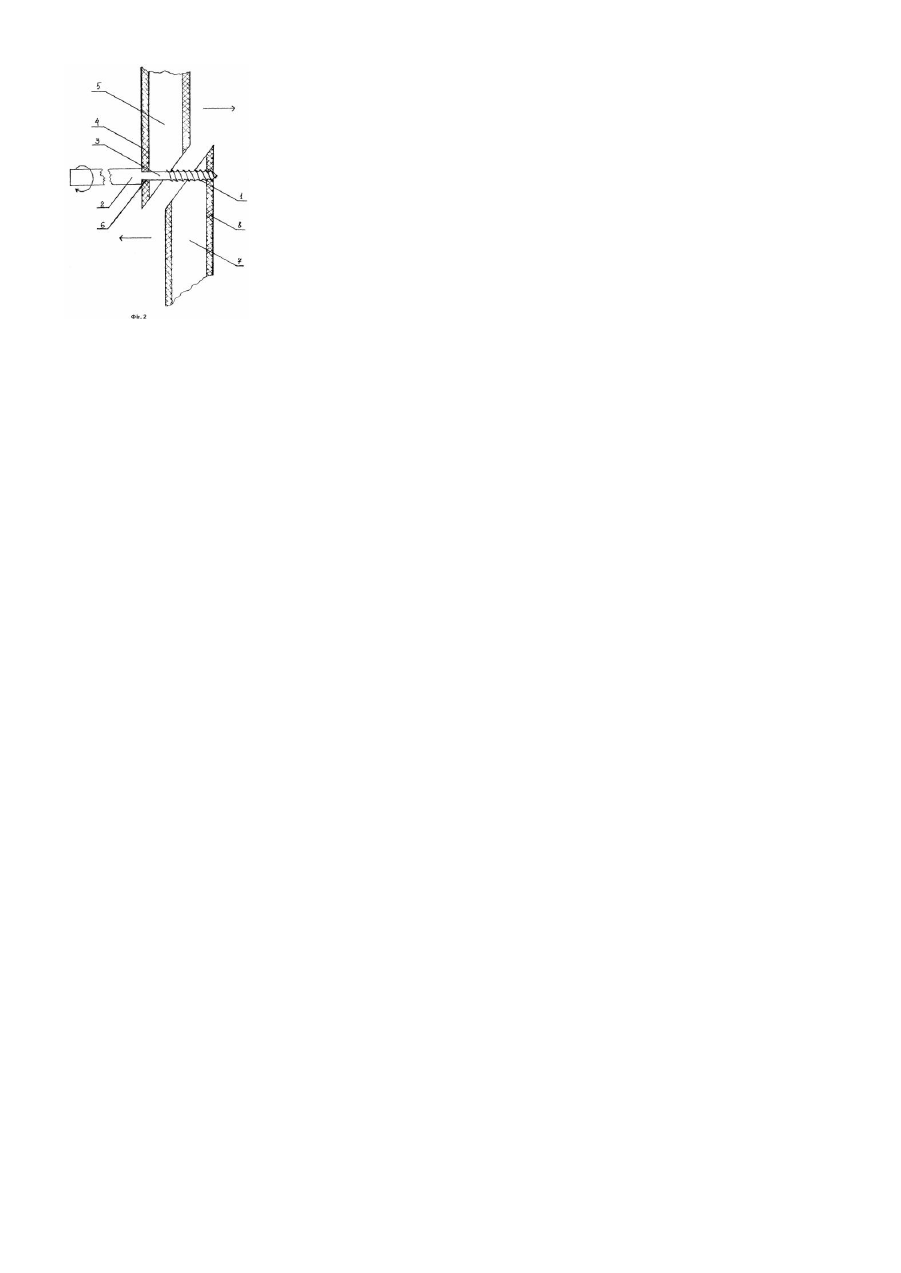

Компресійний стержень зовнішньої фіксації, що складається із різьбової та несучої ділянок, який відрізняється тим, що він має проміжну ділянку без різьби довжиною не менше товщини кортикальної пластинки кістки, діаметр різьбової ділянки менший за діаметр несучої ділянки, діаметр проміжної ділянки не перевищує внутрішній діаметр різьбової ділянки.

Текст

Запропонована корисна модель відноситься до медицини, а саме до травматології і ортопедії. Однією з умов успішної консолідації переломів кісток є достатня репозиція і компресія уламків. При поринаючому остеосинтезі це досягається достатньо ефективно різними відомими металоконструкціями. Однак застосування поринаючого остеосинтезу при відкритих переломах має багато протипоказань. Методом вибору при відкритих переломах є застосування апаратів зовнішньої фіксації. Найбільш поширені конструкції стержнів до апаратів зовнішньої фіксації не дозволяють виконувати репозицію і компресію уламків кісток. Останнє, як правило, досягається, елементами несучої конструкції апаратів. Відомі конструкції стержнів зовнішньої фіксації, які призначені для репозиції і компресії уламків кісток [А.с. СССР №1653746 A1, МПК А61В17/58, - Устройство для чрескостного остеосинтеза, Запорожский обласной отдел здравоохранения и Запорожский титано-магниевий комбинат им. 60-летия Великой Октябрьской социалистической революции, Е.В. Писарева, С.В. Артемьева и Т.А. Семенова. Заявлено: 27.06.1989. Заявка: №4711799. Опубликовано: 07.06.1991. Официальный, бюллетень "Открытия изобретения" №21. с.30]. Найбільш близьким до запропонованої корисної моделі є конструкція стержня зовнішньої фіксації з накладною втулкою з пелюстками і гвинтовою системою переміщення: останньої по стержню [А.с. СССР №1673091 A1, МПК А61В17/58. Спица для остеосинтеза /М.А. Жеребной и С..М. Жеребной. - Заявка 4382125; Заявл. 25.02.88; Опубл. 30.08.9.1, Официальный бюллетень "Открытия изобретения" №32 с.30]. Недоліком відомої конструкції є її багатокомпонентність, відсутність надійної фіксації конструкції в кісткових тканинах, те хнологічна складність виготовлення. В основу запропонованої корисної моделі поставлене завдання розробити однокомпонентну конструкцію стержня, шляхом удосконалення відомої, досягти технологічного спрощення виготовлення, можливості експозиції і компресування уламків кістки безпосередньо стержнем, та забезпечити надійне утримування конструкції в кістковій тканині. Поставлене завдання вирішують створенням компресійного стержня зовнішньої фіксації, який складається із різьбової та несучої ділянок і відрізняється тим, що, з метою використання стержня для компресування уламків кісток він має проміжну ділянку без різьби довжиною не менше товщини кортикальної пластинки кістки, діаметр різьбової ділянки менший за діаметр несучої ділянки, діаметр проміжної ділянки не перевищує внутрішній діаметр різьбової ділянки. На Фіг.1 представлений, загальний вигляд компресійного стержня зовнішньої фіксації, де: 1. різьбова ділянка; 2. несуча ділянка; 3. проміжна ділянка. На Фіг.2 — встановлення компресійного стержня на уламках кістки, де: 1. різьбова ділянка; 2. несуча ділянка; 3. проміжна ділянка; 4. кортикальна пластинка кістки ближнього уламка; 5. ближній кістковий уламок; 6. канал; 7. дальній кістковий уламок; 8. кортикальна пластинка, кістки дальнього уламка. Стержень зовнішньої фіксації складається із різьбової ділянки (1), несучої ділянки (2), проміжної ділянки (3), діаметр різьбової ділянки (1) менший за діаметр несучої ділянки (2), а. діаметр проміжної ділянки (3) не перевищує внутрішній діаметр різьбової ділянки (1) та має довжину не меншу за товщину кортикальної пластинки кістки (4) ближнього уламка кістки (5). Запропонований компресійний стержень встановлюють наступним чином. Після створення доступу до кортикальної пластинки кістки (4) ближнього кісткового уламка (5) утворюють канал (6) через ближній (5) та дальній (7) уламки кістки, при чому діаметр каналу (6) менший діаметра різьбової частини стержня (1). Через канал (6) шляхом закручування проводять стержень. При досягненні розширеною несучою частиною стержня (2) кортикальної пластинки кістки (4) ближнього уламка кістки (5) стержень вільно обертається в кортикальній пластинці, кістки (4) ближнього уламка кістки (5) стержень вільно обертається в кортикальній пластинці (4) ближнього уламка (5) на проміжній ділянці (3) стержня і переміщує кортикальну пластинку (8) дальнього уламка (7) по різьбовій ділянці стержня (1). Розширена несуча ділянка стержня (2) не може проринути в створений отвір (6) і слугує опорою для ближнього уламка кістки (5), різьбова ділянка стержня (1) завдяки взаємодії з кортикальною пластинкою (8) дальнього кісткового уламка (7) підводить дальній уламок кістки (7) до ближнього уламка кістки (5), створюючи між ними компресію. За рахунок різьбової частини (1) стержень надійно утримується в кістковій тканині кортикальної пластинки (8) дальнього уламка (7). Запропонований компресійний стержень зовнішньої фіксації дозволяє виконати репозицію і компресію уламків кісток при достатній фіксації стержня в кістковій тканині.

Дивитися

Додаткова інформація

Назва патенту англійською

Compression rod for external fixation

Назва патенту російською

Компрессионный стержень наружной фиксации

МПК / Мітки

МПК: A61B 17/80, A61B 17/84, A61B 17/68

Мітки: фіксації, компресійний, зовнішньої, стержень
