Спосіб оконтурювання зон аномально високих пластових тисків

Завантажити PDF файл.

Формула / Реферат

Способ оконтуривлиия зон аномально высо­ких пластовых давлении, включающий бурение скважин, отличающийся тем, что, с целью пре­дупреждения осложнений при бурении глубоких скважин на площадях развития соляных штоков, выделяют индикаторную толщу в комплексе по­род, перекрывающих соляные штоки, определяют фоновую мощность этой толщи и по факту увели­чения се в направлении к штоку судят о наличии зоны аномально высокого пластового давления и ее пространственном положении.

Текст

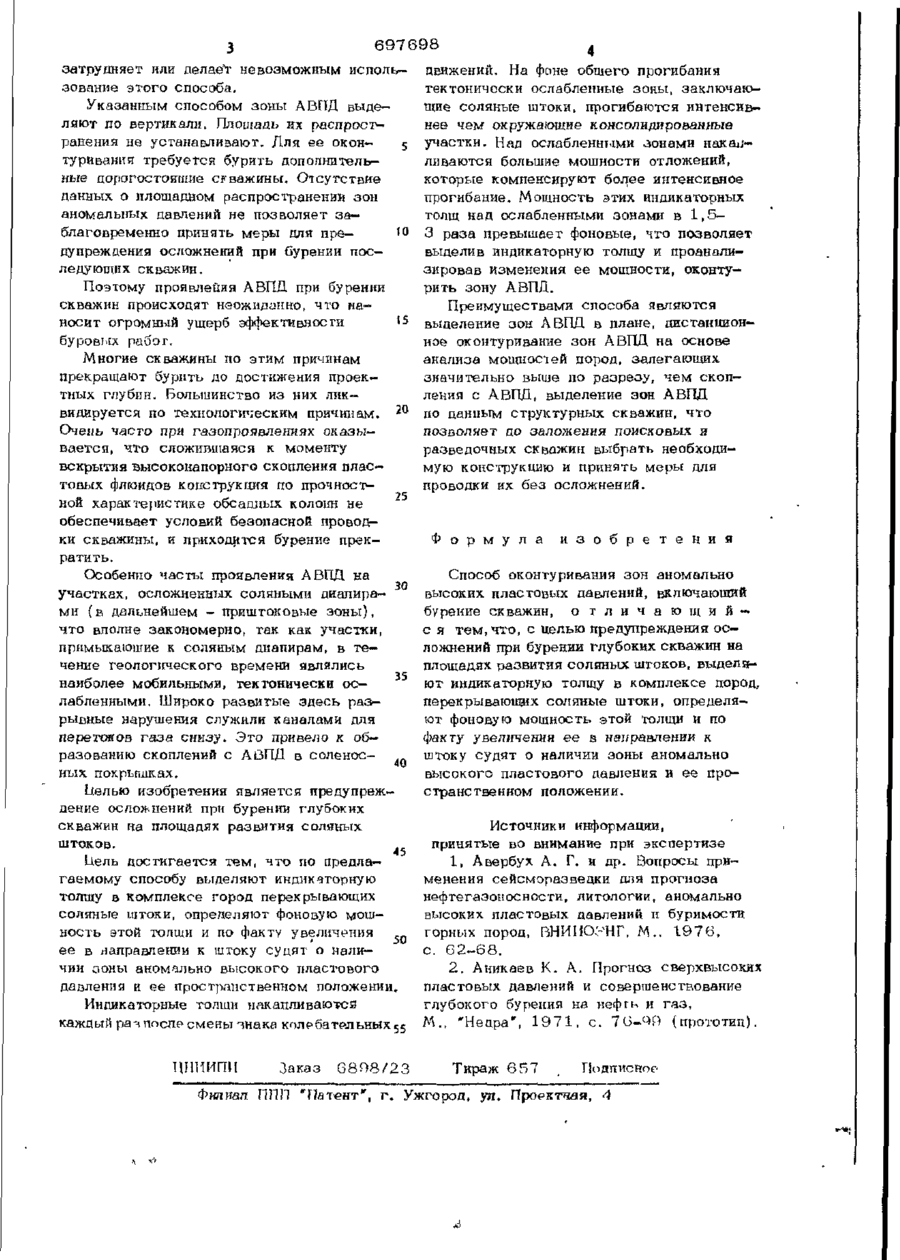

Союз Советских Республик изо (61) Дополнительное к авт. свид-ву _ (22)3аявлено09.06.78 (21)2627360/22-25 с присоединением заявки J& СССР (23)Приоритет Е 21 В 43/114 — Опубликовано 15.11.79. Бюллетень № 42 Дата опубликования описання17.11.79 (72) Авторы изобретения (51 )М. Кл. (53) УДК 550. .84(088.8) В. И. Зильберман и A . M . Черняков (71) Заявитель ( 5 4 ) СПОСОБ ОКОНТУРИВАНИЯ ЗОН АНОМАЛЬНО ВЫСОКИХ ПЛАСТОВЫХ ДАВЛЕНИЙ I Изобретение относится к области поисков, разведки и разработки нефтяных и газовых месторождений, в частности бурению сквашш. Известен способ определения зон аномально высоких пластовых давлений (АВПД) по данным сейсморазведки £ 1 ], основанный на картировании а однородной толще осадочных пород участков, контрастных по скорости распространения упругих волн, например участков разуплотнен- 10 ных глинистых пород, экранирующих высоконапорную залежь углеводородов. Однако успешность применения таких способов находится в прямой зависимости от разрешающей способное^ сейсморазведки. В районах, характеризующихся сложными геолого-сесмическими условиями они неэффективны. Такие условия присущи обширным регионам с солпной тектоникой. В особенности тем из них, гпо соляные диапиры сочетаются с одной или нескользкими соляноносными толщами, служащими покрышками нефтяных и і виовых залежей. Соленорные толщи не только экранируют залежи, но и сами содержат скопления с АВПД. Ближайшим техническим решением к предлагаемому изобретению является способ выделения зон АВПД [ 2 ] , в котором исследуют отложения, содержащие скопления флюидов с-аномальными пластовыми давлениями, непосредственно в разрезах бурящихся скважин. Границы этих переходных, зон определяют по изменениям физико-химических свойств горных пород, вызванным наличием АВПД, по сравнению с соответствующими свойствами вышележащих пород, характеризующихся гидростатическими давлениями. Для этого используют, например, параметр увеличения нефти— и газонасыщенности. Эти изменения фиксируют в бурящихся скважинах, с помощью газового каротажа. Однако в хемогенных покрышках отсутствуют характерные для терригенных пород переходные зоны, "но чрезвычайно 697698 затрудняет или делаем невозможным использование этого способа. Указанным способом зоны АВГЩ выделяют по вертикали. Площадь их распространения не устанавливают. Для ее окон5 турнвания требуется бурить дополнительные дорогостоящие скважины. Отсутствие данных о площадном распространении зон аномальных давлений не позволяет з а 10 благовременно принять меры для предупреждения осложнений при бурении последующих скважин. Поэтому проявления АВПД при бурении скважин происходят неожиданно, что на15 носит огромный ущерб эффективности буровых рабог. Многие скважины по этим причинам прекращают бурить до достижения проектных глубин. Большинство из них ликвидируется по технологическим причинам. 20 Очень часто при газопроявлениях оказывается, что сложившаяся к моменту вскрытия высоконапорного скопления пластовых флюидов конструкция по прочност25 ной характеристике обсадных колонн не обеспечивает условий безопасной проводки скважины, и приходится бурение прекратить. Особенно часты проявления АВГЩ на 30 участках, осложненных соляными диапирами (в дальнейшем - приштоковые зоны), что вполне закономерно, так как участки, примыкающие к соляным диапирам, в течение геолопгческого времени являлись 35 наиболее мобильными, тектонически ослабленными. Широко развитые здесь разрывные нарушения служили каналами для перетоков газа снизу. Это привело к образованию скоплений с АВПД в соленос40 ных покрышках. Целью изобретения является предупреждение осложнений при бурении глубоких скважин на площадях развития соляных штоков. 45 Цель достигается тем, что по предлагаемому способу выделяют индикаторную толщу в комплексе город перекрывающих соляные штоки, определяют фоновую мошность этой толщи и по факту увеличения 50 ее в направлении к штоку судят о наличии зоны аномально высокого пластового давления и ее пространственном положении. Индикаторные толщи накапливаются кажаый рач после смены чнака колебательных 55 ЦНИИПИ Заказ 6898/23 4 движений. На фоне общего прогибания тектонически ослабленные зоны, заключающие соляные штоки, прогибаются интенсивнее чем окружающие консолидированные участки. Над ослабленными зонами накапливаются большие мощности отложений, которые компенсируют более интенсивное прогибание. Мощность этих индикаторных толщ над ослабленными зонами в 1,53 раза превышает фоновые, что позволяет выделив индикаторную толщу и проанализировав изменения ее мощности, оконтурить зону АВПД. Преимуществами способа являются выделение зон АВПД в плане, оисташшонное оконтуривание зон АВПД на основе анализа мощностей пород, залегающих значительно выше по разрезу, чем скопления с АВПД, выделение зон АВПД по данным структурных скважин, что позволяет ПО заложения поисковых и разведочных скаажин выбрать необходимую конструкцию и принять меры для проводки их без осложнений. Ф о р м у л а и з о б р е т е н и я Способ оконтуривания зон аномально высоких пластовых давлений, включающий бурение скважин, о т л и ч а ю щ и й с я тем, что, с целью предупреждения осложнений при бурении глубоких скважин на площадях развития соляных штоков, выделяют индикаторную толщу в комплексе пород, перекрывающих соляные штоки, определяют фоновую мощность этой толщи и по факту увеличения ее Й направлении к штоку судят о наличии зоны аномально высокого пластового давления и ее пространственном положении. Источники информации, принятые во внимание при экспертизе 1, Авербух А. Г. и др. Вопросы применения сейсморазведки для прогноза нефтегазоносное ти, литологии, аномально высоких пластовых давлений и буримости горных пород, ЙНИИО^НГ, М.. 1 9 7 6 , с. 6 2 - 6 8 . 2 . Аникаев К. А. Прогноз сверхвысоких пластовых давлений и совершенствование глубокого бурения на нефть и газ, М., "Недра", 1 9 7 1 , с. 7 6 - 4 9 (прототип). Тираж 6 57 Подписное Филиал ППП "Патент*, г. Ужгород, ул. Проектная, 4

Дивитися

Додаткова інформація

Назва патенту англійською

Method for contouring zones of anomalous high stratal pressures

Автори англійською

Zilberman Volodymyr Yosypovych, Cherniakov Oleksandr Markovych

Назва патенту російською

Способ оконтуривания зон аномально высоких пластовых давлений

Автори російською

Зильберман Владимир Иосифович, Черняков Александр Маркович

МПК / Мітки

МПК: E21B 43/114

Мітки: спосіб, тисків, зон, пластових, оконтурювання, високих, аномально
