Пристрій для множення коду числа на два в двійково-четвірковій системі числення

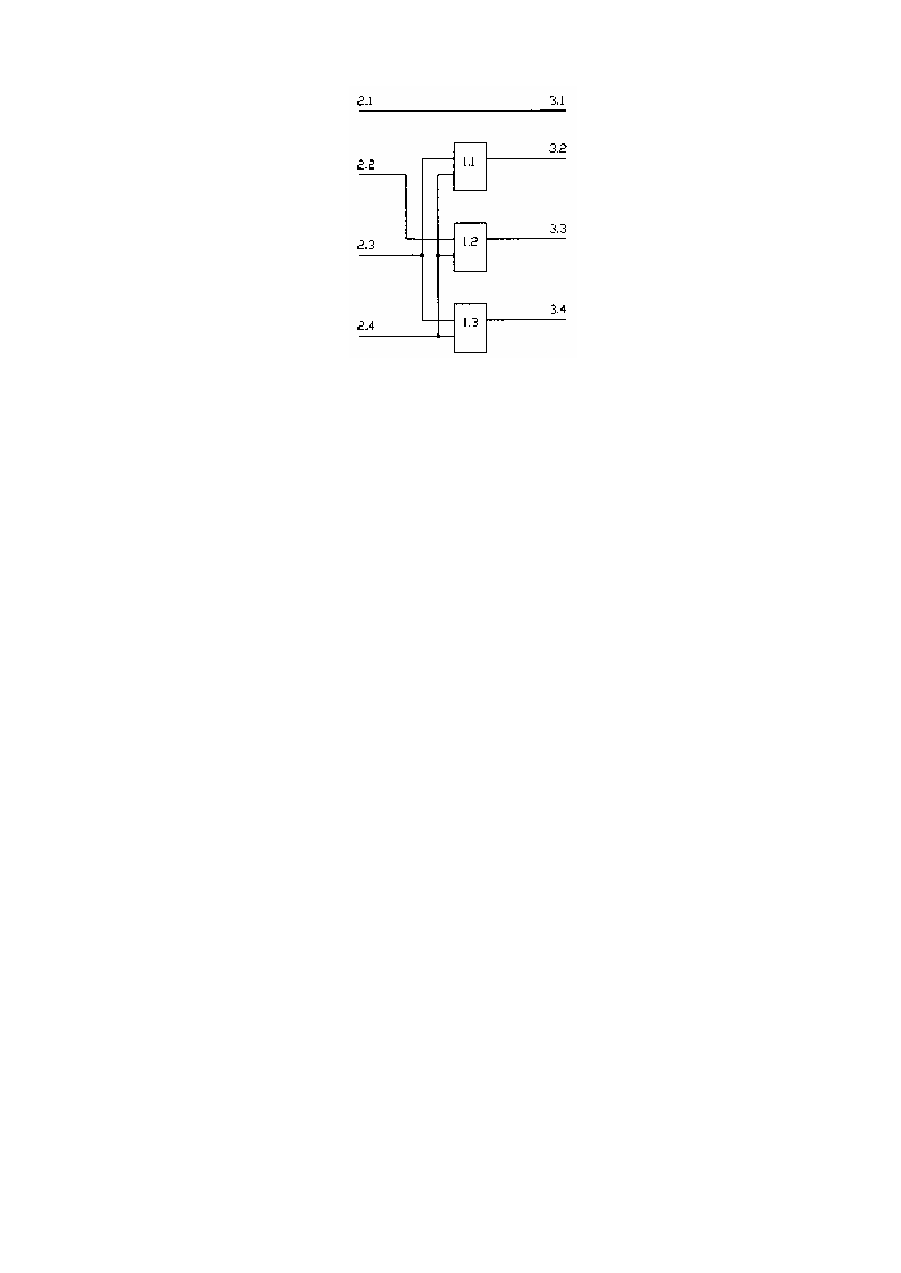

Корисна модель відноситься до вимірювальної та імпульсної техніки, а також техніки передачі даних, може бути використана в обчислювальній техніці та автоматизованих системах управління. Відомий пристрій для контролю [Авторське свідоцтво СРСР №1339551, кл. G06F7/49, 1986р.], що містить груп у елементів АБО. Недолік даного пристрою – неможливість множення для двійково-четвіркової системи числення. Відомий пристрій множення [Авторське свідоцтво СРСР №1462491, кл. Н03М7/30, 1987р.], що містить групу елементів АБО. Недолік даного пристрою - мала швидкодія та неможливість роботи в двійково-четвірковій системі числення. Найбільш близьким по технічній суті до заявленого пристрою є пристрій для обробки збиткового коду [Авторське свідоцтво СРСР №1686434, кл. G06F7/49, 1989р.], що містить груп у елементів АБО. Його недолік недостатні функціональні можливості, що не дозволяють працювати в двійково-четвірковій системі числення. В основу корисної моделі поставлено завдання створити такий пристрій, який дозволяє виконувати операцію множення на два коду числа (з постійною кількістю одиниць) в двійково-четвіркових системах числення з максимальною швидкодією виконання даної операції. Будь-яке число в системах числення з постійною кількістю одиниць може бути представлене кодом такого вигляду: n -1 X= ± å x * i * V , x Î [0;1], i i i-0 де Х - представлене число; V - основа числення з постійною кількістю одиниць; хі – значення і-того розряду в коді числа. Вагові коефіцієнти для різних систем числення з постійною кількістю одиниць можна представити такими рядами: - двійкова система з постійною кількістю одиниць: 0*20, 1*20, 0*21, 1*21,…, 0*2 n, 1*2n,… - двійково-трійкова система з постійною кількістю одиниць: 0*30, 1*30, 2*30, 0*31, 1*31, 2*31,…0*3n, 1*3n, 2*3n,… - двійково-четвіркова система з постійною кількістю одиниць: 0*4°, 1*40, 2*40, 3*40, 0*41, 1*41, 2*41, 3*41,...,0*4 n, 1*4n, 2*4n, 3*4n,... - двійково-вісміркова система з постійною кількістю одиниць: 0*80, 1*80, 2*80, 3*80, 4*80, 5*80, 6*80, 7*80, ..., 0*8 n, 1*8n, 2*8n, 3*8n, 4*8n, 5*8n, 6*8n, 7*8n ... Поставлене завдання вирішується тим, що пристрій множення коду числа на два в двійково-четвірковій системі числення містить групу елементів АБО із новою організацією зв'язків. Згідно з корисною моделлю, пристрій обладнано групою елементів АБО, групою входів пристрою та групою виходів пристрою, причому вхід першого розряду входу пристрою з'єднується безпосередньо із першим розрядом виходу пристрою, вхід др угого розряду входу пристрою з'єднаний із першим входом другого елемента АБО, вхід третього розряду входу пристрою з'єднаний із першими входами першого та другого елементів АБО, вхід четвертого розряду входу пристрою з'єднаний із другими входами першого, другого та третього елементів АБО. Технічний результат полягає в тому, що заявлений пристрій забезпечує виконання операції множення числа представленого кодом з постійною кількістю одиниць на два в двійкоко-четвірковій системі числення. Аналітичне алгоритм множення числа на два в двійкоко-четвірковій системі числення виглядає так: Y1=Х1; Y2=X3+X4; (1) Y3=Х2+Х4; Y4=Х3+Х4, де Y1, Y2, Y3, Y4 – значення відповідних розрядів вихідного сигналу результату операції множення на два; Х1, Х2, Х3, Х4 - значення відповідних розрядів вхідного сигналу. На кресленні представлена структурна схема пристрою, що заявляється. Пристрій для множення коду числа (з постійною кількістю одиниць) на два в двійково-четвірковій системі числення містить групу елементів АБО 1, причому вхід др угого розряду входу пристрою 2.2 з'єднаний з першим входом другого елемента групи АБО 1, вхід четвертого розряду входу пристрою 2.4 з'єднаний із другими входами першого та другого елементів групи АБО 1, вхід першого розряду входу пристрою 2.1 являється першим розрядом виходу пристрою 3.1, вхід третього розряду входу пристрою 2.3 з'єднаний із першими входами першого та третього елементів групи АБО 1, вхід четвертого розряду входу пристрою 2.4 з'єднаний із другим входом третього елемента групи АБО 1. Перший, другий і третій елементи групи АБО 1 з супутніми їм зв'язками призначені для виконання операції множення числа представленого кодом з постійною кількістю одиниць на два в двійкоко-четвірковій системі числення. Заявлений пристрій працює наступним способом При подачі на входи 21-24 коду числа в двійково-четвірковій системі числення цей код посередністю елементів АБО 1 та суп утніх їм зв'язків перетворюється в восьми розрядний код згідно відношенню (1) на виходах 31-34, який відповідає множенню даного коду числа на два. Час виконання операції рісний часу спрацювання одного логічного елемента. Перший, другий и третій елементи групи АБО 1 з суп утніми їм зв'язками дозволяють реалізувати процедуру (1) алгоритму множення числа на два в двійкоко-четвірковій системі числення.
