Пристрій для ділення або множення n-розрядних чисел

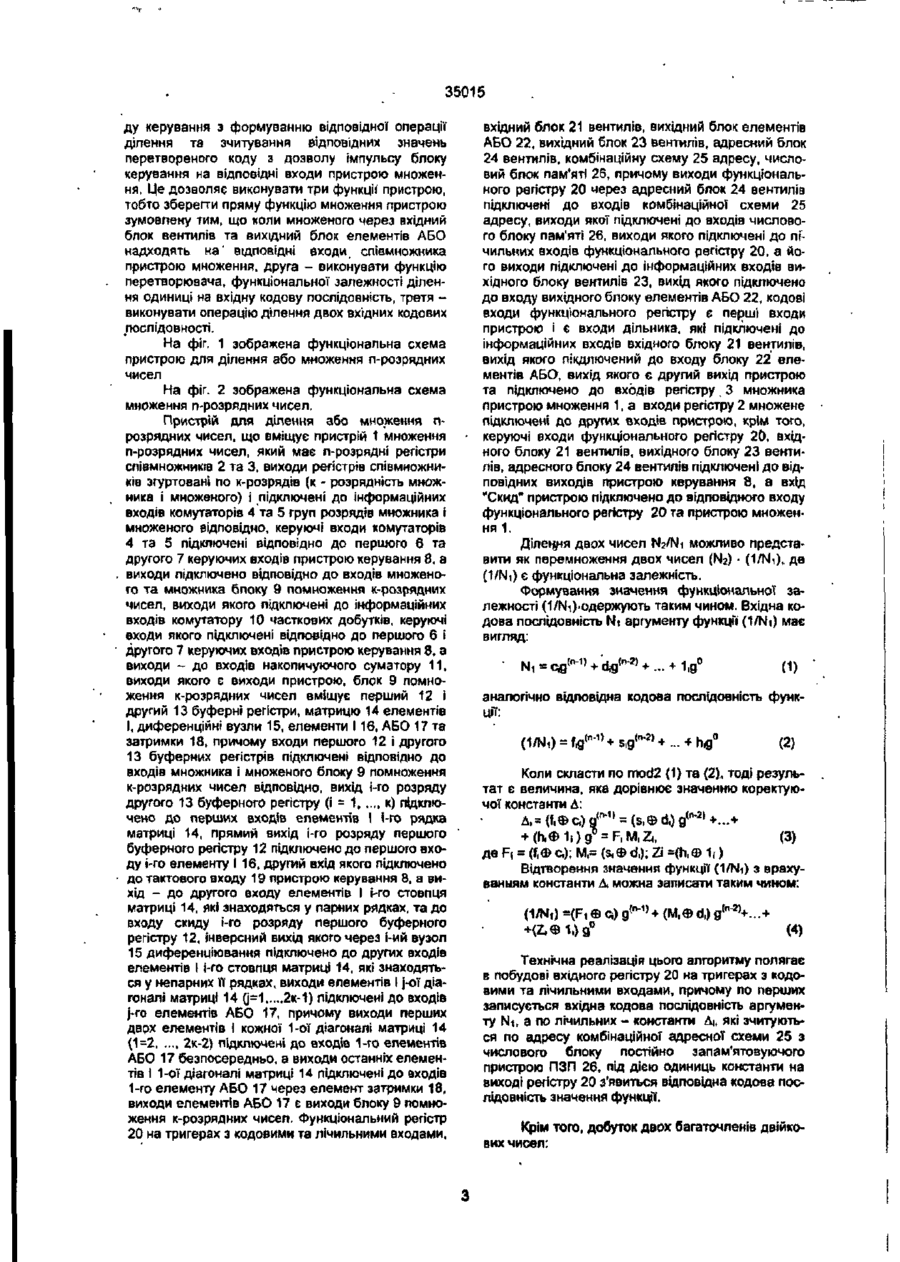

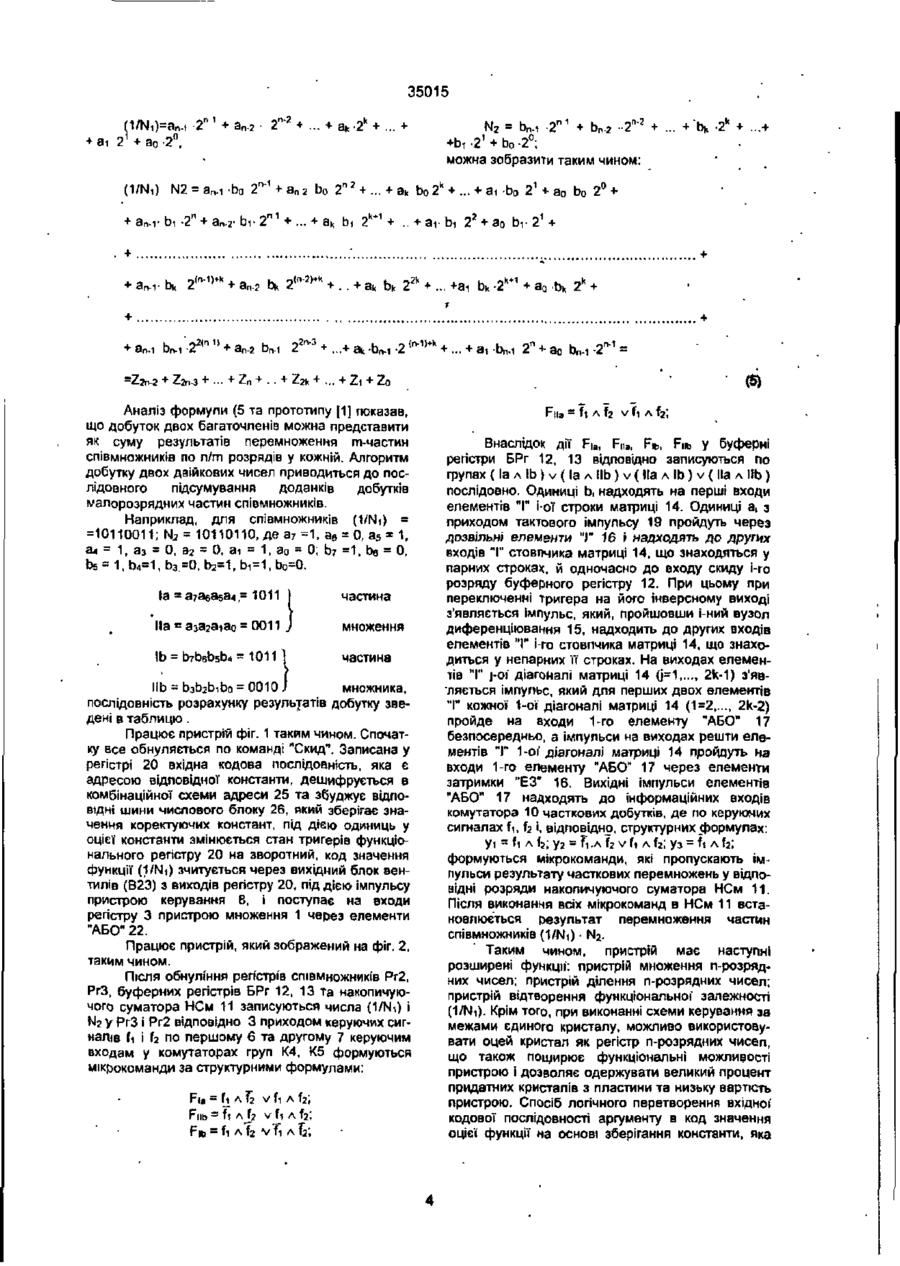

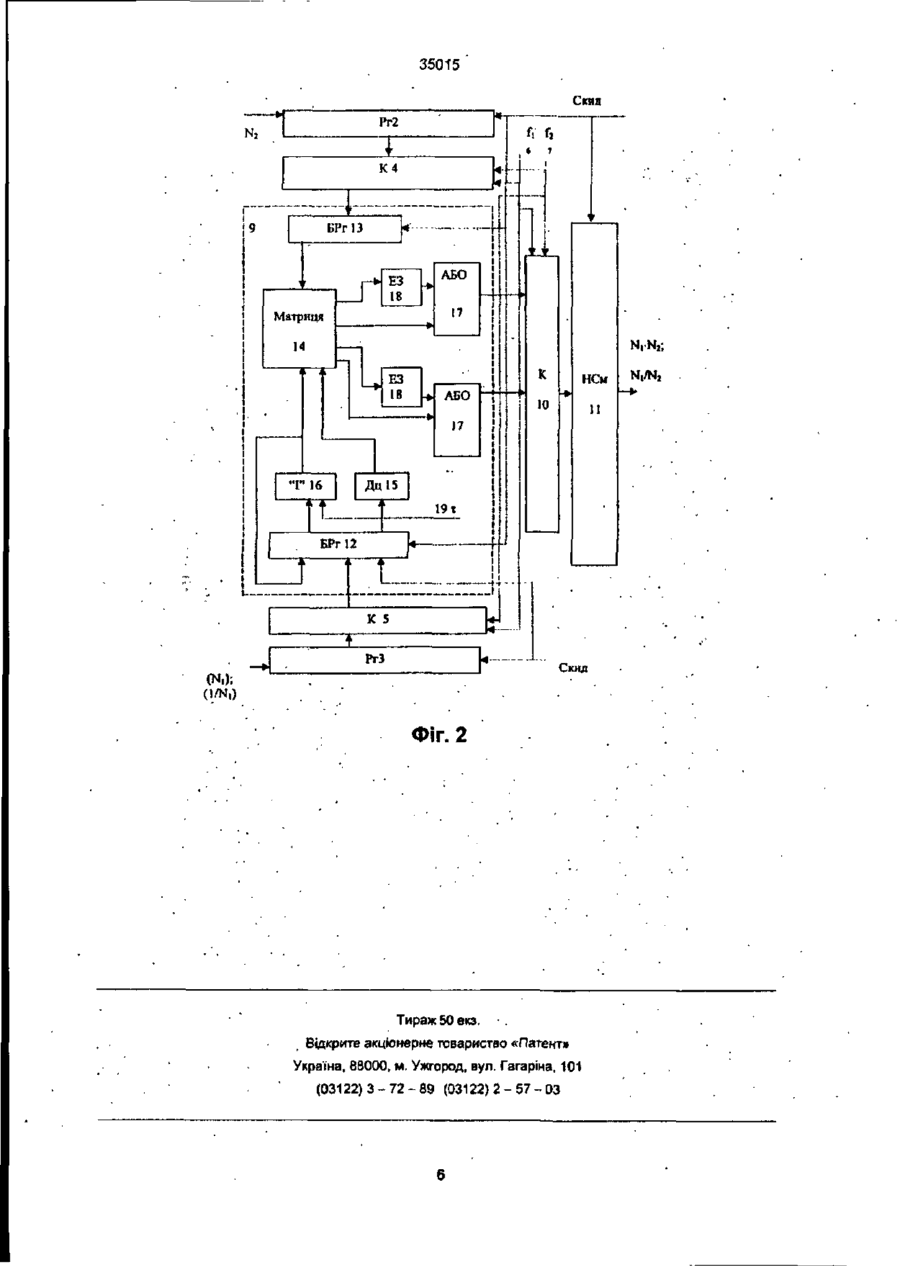

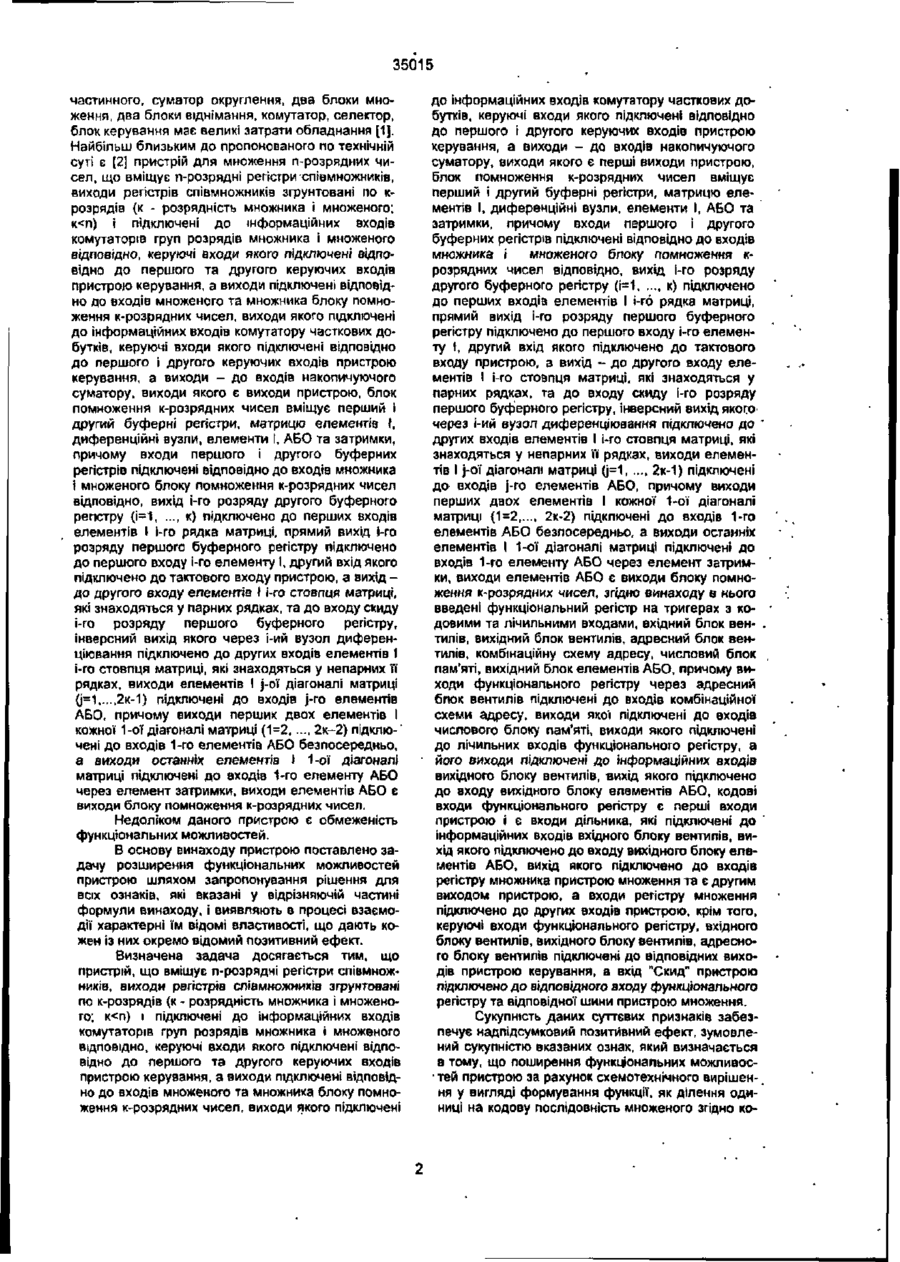

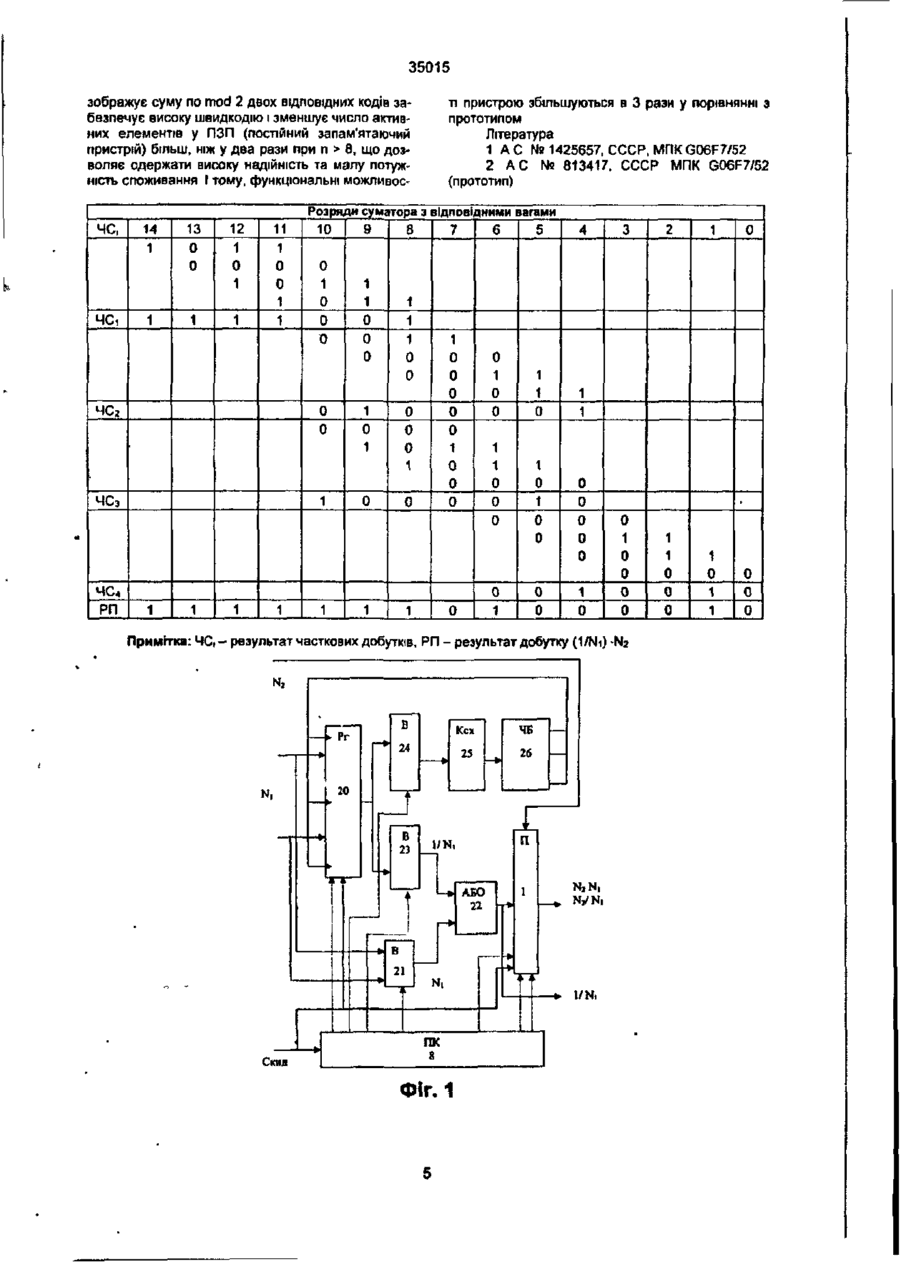

Пристрій для ділення або множення n-розрядних чисел, що вміщує n-розрядні регістри співмножників. виходи регістрів співмножників згрунтовані по к-розрядів (к - розрядність множника і множеного; (к<n) і підключені до інформаційних входів комутаторів груп розрядів множника і множеного відповідно, керуючі входи якого підключені відповідно до першого та другого керуючих входів пристрою керування, а виходи підключені відповідно до входів множеного та множника блоку помноження к-розрядних чисел, виходи якого підключені до інформаційних входів комутатору часткових добутків. керуючі входи якого підключені відповідно до першого і другого керуючих входів пристрою керування, а виходи - до входів накопичуючого суматору, виходи якого є перші виходи пристрою, блок помноження к-розрядних чисел вміщує перший і другий буферні регістри, матрицю елементів 1. диференційні вузли, елементи І, АБО та затримки, причому входи першого і другого буферних регістрів підключені відповідно до входів множника і множеного блоку помноження к-розрядних чисел відповідно, вихід і-го розряду другого буферного регістру (і=1...., к) підключено до перших входів елементів І і-го рядка матриці. прямий вихід і-го розряду першого буферного регістру підключено до першого входу і-го елементу І, другий вхід якого підключено до тактового входу пристрою, а вихід - до другого входу елементів 1 і-го стовпця матриці, які знаходяться у перших рядках, та до входу скиду і-го розряду першого буферного регістру, інверсний вихід якого через і-й вузол диференціювання підключено до других входів елементів І -і-го стовпця матриці, які знаходяться у непарних її рядках, виходи елементів І j-ої діагоналі матриці (j=1.-. 2к-1) підключені до входів j-го елементів АБО, причому виходи перших двох елементів І кожної 1-ої діагоналі матриці (1=2,..., 2к-2) підключені до входів 1-го елементів АБО безпосередньо, а виходи останніх елементів I 1-ої діагоналі матриці підключені до входів 1-го елементу АБО через елемент затримки, виходи елементів АБО є виходи блоку помноження к-розрядних чисел, який відрізняється тим, що в нього введені функціональний регістр на тригерах з кодовими та лічильними входами, вхідний блок вентилів, вихідний блок вентилів, адресний блок вентилів, комбінаційну схему адресу, числовий блок пам'яті, вихідний блок елементів АБО, причому виходи функціонального регістру через адресний блок вентилів підключені до входів комбінаційної схеми адресу, виходи якої підключені до входів числового блоку пам'яті, виходи якого підключені до лічильних входів функціонального регістру, а його виходи підключені до інформаційних входів вихідного блоку вентилів, вихід якого підключено до входу вихідного блоку елементів АБО, кодові входи функціонального регістру є перші входи пристрою і є входи дільника, які підключені до інформаційних входів вхідного блоку вентилів, вихід ' якого підключено до входу вихідного блоку елементів АБО, вихід якого підключено до входів регістру множника пристрою множення та є другим виходом ( пристрою, а входи регістру множення підключені до других входів пристрою, крім того, керуючі входи функціонального регістру, вхідного блоку вентилів. вихідного блоку вентилів, адресного блоку вентилів підключені до відповідних виходів пристрою і керування, а вхід "Скид" пристрою підключено до відповідного входу функціонального регістру та відповідної шини пристрою множення.
