Пробка для пляшки

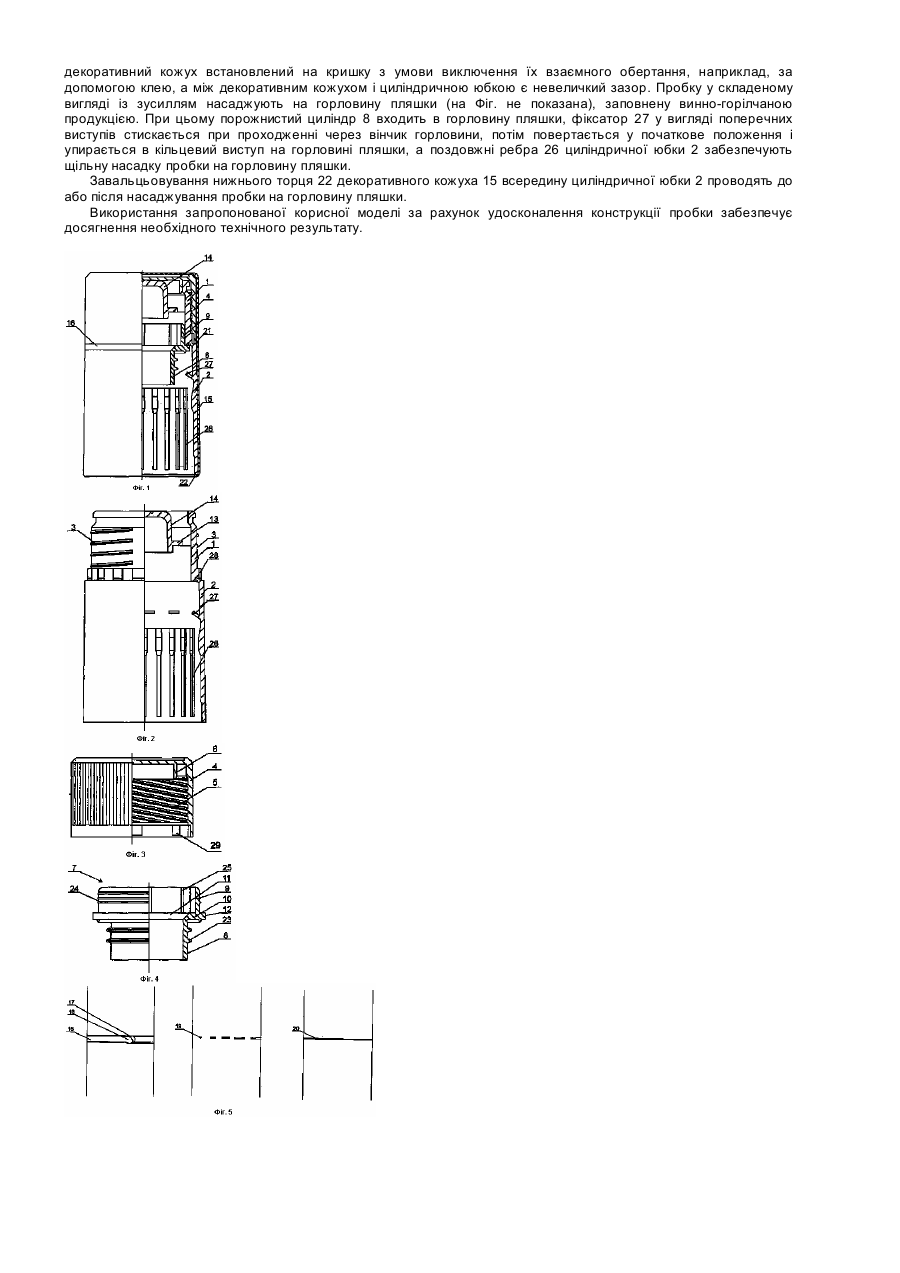

Корисна модель належить до пробок для пляшок, що вживаються у винно-горілчаній промисловості для розливу та зберігання алкогольної продукції. Відома пробка для пляшки, що містить ковпачок з циліндричною юбкою і різзю на зовнішній бічній поверхні, кришку з різзю на внутрішній бічній поверхні і знімний затвор, виконаний у вигляді порожнистого циліндра, внутрішнього ковпачка, кільцевого фланця і циліндричного виступу для закріплення затвора в ковпачку [заявка RU №2004123534, кл. В65D39/06, від 09.08.2004p.]. Недоліком відомої пробки є досить складна і не універсальна конструкція знімного затвора, яка містить в своєму складі розгинач рідини (струменеутворювач) складної конфігурації. Технічним результатом запропонованої корисної моделі є удосконалення конструкції пробки за рахунок виготовлення ковпачка з циліндричною юбкою і розгинача рідини у вигляді однієї деталі, підвищення надійності закупорювання, а також виявлення факту несанкціонованого розкриття пляшки. Зазначений технічний результат забезпечується за рахунок того, що пробка для пляшки містить ковпачок з циліндричною юбкою і різзю на зовнішній бічній поверхні, кришку з різзю на внутрішній бічній поверхні і знімний затвор. На внутрішній бічній поверхні ковпачка закріплений за допомогою перемичок розтинач у вигляді стакана, знімний затвор виконаний у вигляді порожнистого циліндра, сполученого з порожнистим циліндром більшого діаметра за допомогою перемички, обладнаної центральним отвором і зовнішнім кільцевим буртиком, а кришка і циліндрична юбка встановлені в декоративному кожусі. На зовнішніх бічних поверхнях порожнистих циліндрів знімного затвора виконані ущільнювальні кільцеві виступи, а на внутрішній поверхні порожнистого циліндра більшого діаметра виконані рівномірно розташовані по периметру поздовжні ребра жорсткості. Декоративний кожух обладнаний або відривним пояском з поперечним розрізом і частково відігнутим одним кінцем, або перфорованою лінійною перемичкою, або лінійною перемичкою з ослабленим перерізом, розташованими в зоні з'єднання ковпачка з циліндричною юбкою, причому нижній торець декоративного кожуха завальцьований всередину циліндричної юбки. Декоративний кожух встановлений на кришку з умови виключення їх взаємного обертання, а відносно циліндричної юбки із зазором з можливістю їх взаємного обертання та переміщення вздовж поздовжньої осі відносно один одного. Виконання розтинача у вигляді стакана, закріпленого на внутрішній бічній поверхні ковпачка за допомогою перемичок, тобто виготовлення циліндричної юбки, ковпачка і розтинача у вигляді однієї деталі або суцільно литими, дозволяє значно спростити конструкцію пробки. Виконання пробки з декоративним кожухом дозволяє досить надійно виявити факт несанкціонованого розкриття пробки, а проведення операції по завальцьовуванню нижнього торця декоративного кожуха дозволяє досить легко відкрутити кришку з одночасним розділенням декоративного кожуха на дві частини за допомогою, наприклад, відривного пояска. Встановлення декоративного кожуха на кришці на щільній посадці, тобто без можливості їх обертання відносно один одного, необхідне для того, щоб виключити можливість його зняття (висмикування) з кришки та циліндричної юбки, а встановлення декоративного кожуха на циліндричній юбці із зазором забезпечує додаткову індикацію несанкціонованого розкриття пляшки, оскільки після видалення відривного пояска нижня частина декоративного кожуха довільно опуститься вниз і за цієї умови факт розкриття стає очевидним. Наявність ущільнювальних кільцевих виступів на зовнішніх бічних поверхнях порожнистих циліндрів знімного затвора і поздовжніх ребер жорсткості на внутрішній поверхні порожнистого циліндра більшого діаметра забезпечують жорсткість затвора і додаткову герметизацію пробки. Суть корисної моделі пояснюється поданими кресленнями, де: на Фіг.1 показано частковий переріз загального вигляду пробки; на Фіг.2 - вигляд ковпачка з циліндричною юбкою і розтинача; на Фіг.3 - вигляд кришки; на Фіг.4 - вигляд знімного затвора; на Фіг.5 - варіанти виконання декоративного кожуха. Пробка для пляшки містить ковпачок 1 з циліндричною юбкою 2 і різзю 3, кришку 4 з різзю 5 і порожнистим співвісним виступом 6, знімний затвор 7, який виконаний у вигляді порожнистого циліндра 8, сполученого з порожнистим циліндром 9 більшого діаметра за допомогою перемички 10, обладнаної центральним отвором 11 і зовнішнім кільцевим буртиком 12. У ковпачку 1 закріплений за допомогою перемичок 13 розтинач 14 у вигляді стакана. Пробка обладнана декоративним кожухом 15, забезпеченим або відривним пояском 16 з поперечним розрізом 17 і частково відігнутим одним кінцем 18, або перфорованою лінійною перемичкою 19, або лінійною перемичкою 20 з ослабленим перерізом (див. Фіг.5), розташованими у зоні 21 з'єднання ковпачка 1 з циліндричною юбкою 2, при цьому нижній торець 22 декоративного кожуха 15 завальцьований всередину циліндричної юбки 2. Декоративний кожух може бути виготовлений переважно з металевої фольги, наприклад, алюмінієвої. На знімному затворі 7 виконані ущільнювальні кільцеві виступи 23 і 24, а також поздовжні ребра 25. Циліндрична юбка 2 обладнана поздовжніми ребрами 26 і фіксатором 27. Ковпачок 1 і кришка 4 містять відповідно поздовжні виступи 28 і 29. Складання запропонованої пробки здійснюють наступним чином. У ковпачок 1 знизу вставляють знімний затвор 7 і на ковпачок до упору нагвинчують зверху кришку 4. При нагвинчуванні кришки 4 на ковпачок 1 поздовжні виступи 28 і 29 входять у зачеплення відносно один одного, утворюючи шліцьове з'єднання. Після цього на ковпачок і циліндричну юбку 2 зверху надівають декоративний кожух 15, при цьому декоративний кожух встановлений на кришку з умови виключення їх взаємного обертання, наприклад, за допомогою клею, а між декоративним кожухом і циліндричною юбкою є невеличкий зазор. Пробку у складеному вигляді із зусиллям насаджують на горловину пляшки (на Фіг. не показана), заповнену винно-горілчаною продукцією. При цьому порожнистий циліндр 8 входить в горловину пляшки, фіксатор 27 у вигляді поперечних виступів стискається при проходженні через вінчик горловини, потім повертається у початкове положення і упирається в кільцевий виступ на горловині пляшки, а поздовжні ребра 26 циліндричної юбки 2 забезпечують щільну насадку пробки на горловину пляшки. Завальцьовування нижнього торця 22 декоративного кожуха 15 всередину циліндричної юбки 2 проводять до або після насаджування пробки на горловину пляшки. Використання запропонованої корисної моделі за рахунок удосконалення конструкції пробки забезпечує досягнення необхідного технічного результату.
