Розподільник

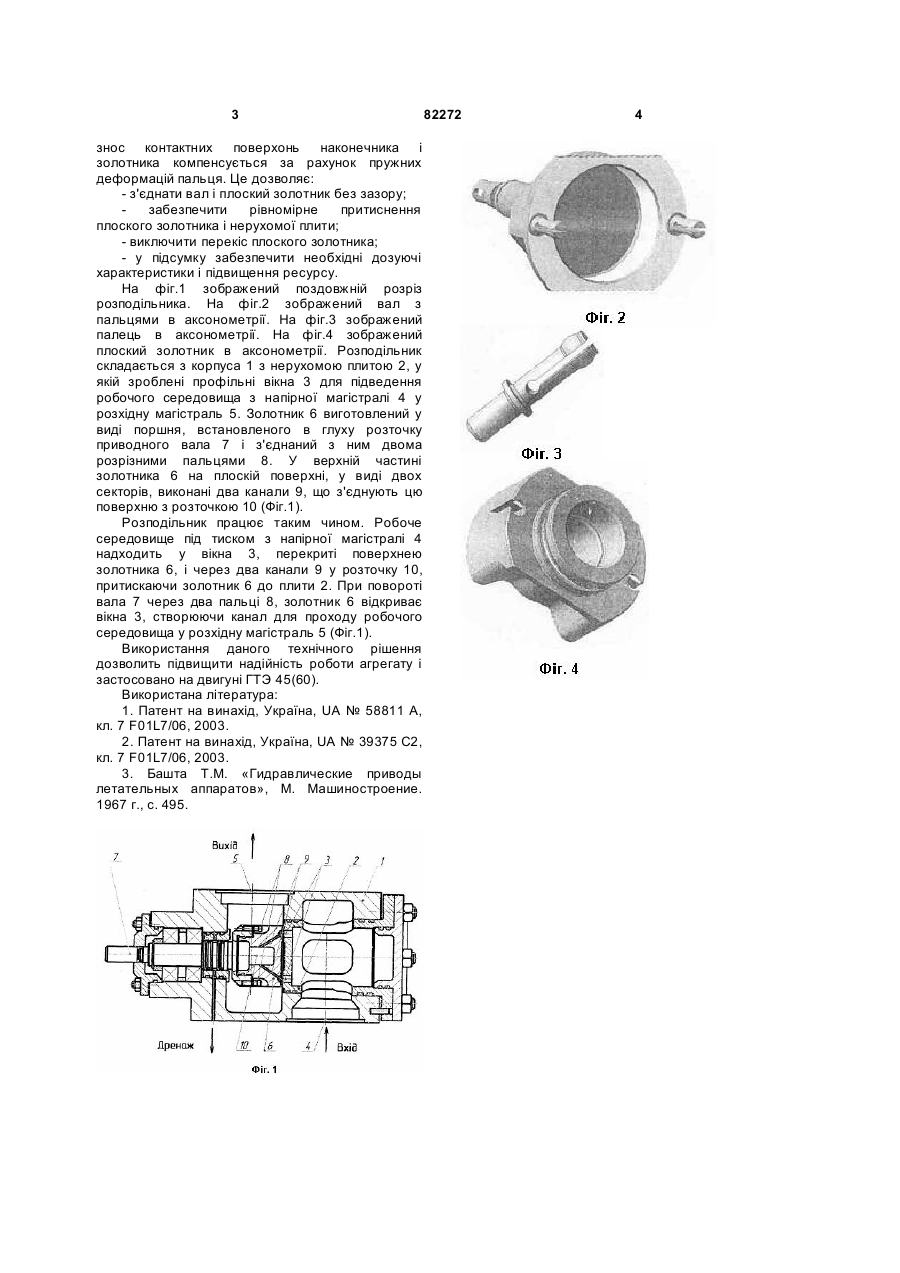

Розподільник, що має корпус з напірною і витратною магістралями, які зв'язані з нерухомою плитою з двома вікнами та привідним валом, що, в свою чергу, зв'язаний з плоским поворотним золотником, який виготовлений у вигляді поршня, встановлений в глуху розточку привідного вала, при цьому для передачі крутного моменту від привідного вала до плоского поворотного золотника між ними встановлено сферичний палець, який відрізняється тим, що додатково містить ще один сферичний палець, при цьому пальці мають розрізні сферичні наконечники, діаметр сфери в яких перевищує ширину паза в плоскому золотнику. (19) (21) a200605795 (22) 26.05.2006 (24) 25.03.2008 (46) 25.03.2008, Бюл.№ 6, 2008 рік (72) ДЕЙНЕКІН ОЛЕКСІЙ СЕМЕНОВИЧ, UA, КРАВЧЕНКО ОЛЕКСАНДР ПАВЛОВИЧ, UA (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "НАУКОВОВИРОБНИЧИЙ КОМПЛЕКС ГАЗОТУРБОБУДУВАННЯ "ЗОРЯ"-"МАШПРОЕКТ", UA (56) UA 39375, 15.06.2001 UA 58811, 15.08.2003 SU 1576759, 07.07.1990 3 знос контактних поверхонь наконечника і золотника компенсується за рахунок пружних деформацій пальця. Це дозволяє: - з'єднати вал і плоский золотник без зазору; забезпечити рівномірне притиснення плоского золотника і нерухомої плити; - виключити перекіс плоского золотника; - у підсумку забезпечити необхідні дозуючі характеристики і підвищення ресурсу. На фіг.1 зображений поздовжній розріз розподільника. На фіг.2 зображений вал з пальцями в аксонометрії. На фіг.3 зображений палець в аксонометрії. На фіг.4 зображений плоский золотник в аксонометрії. Розподільник складається з корпуса 1 з нерухомою плитою 2, у якій зроблені профільні вікна 3 для підведення робочого середовища з напірної магістралі 4 у розхідну магістраль 5. Золотник 6 виготовлений у виді поршня, встановленого в глуху розточку приводного вала 7 і з'єднаний з ним двома розрізними пальцями 8. У верхній частині золотника 6 на плоскій поверхні, у виді двох секторів, виконані два канали 9, що з'єднують цю поверхню з розточкою 10 (Фіг.1). Розподільник працює таким чином. Робоче середовище під тиском з напірної магістралі 4 надходить у вікна 3, перекриті поверхнею золотника 6, і через два канали 9 у розточку 10, притискаючи золотник 6 до плити 2. При повороті вала 7 через два пальці 8, золотник 6 відкриває вікна 3, створюючи канал для проходу робочого середовища у розхідну магістраль 5 (Фіг.1). Використання даного технічного рішення дозволить підвищити надійність роботи агрегату і застосовано на двигуні ГТЭ 45(60). Використана література: 1. Патент на винахід, Україна, UA № 58811 А, кл. 7 F01L7/06, 2003. 2. Патент на винахід, Україна, UA № 39375 С2, кл. 7 F01L7/06, 2003. 3. Башта Т.М. «Гидравлические приводы летательных аппаратов», М. Машиностроение. 1967 г., с. 495. 82272 4
