Золотниковий розподільник

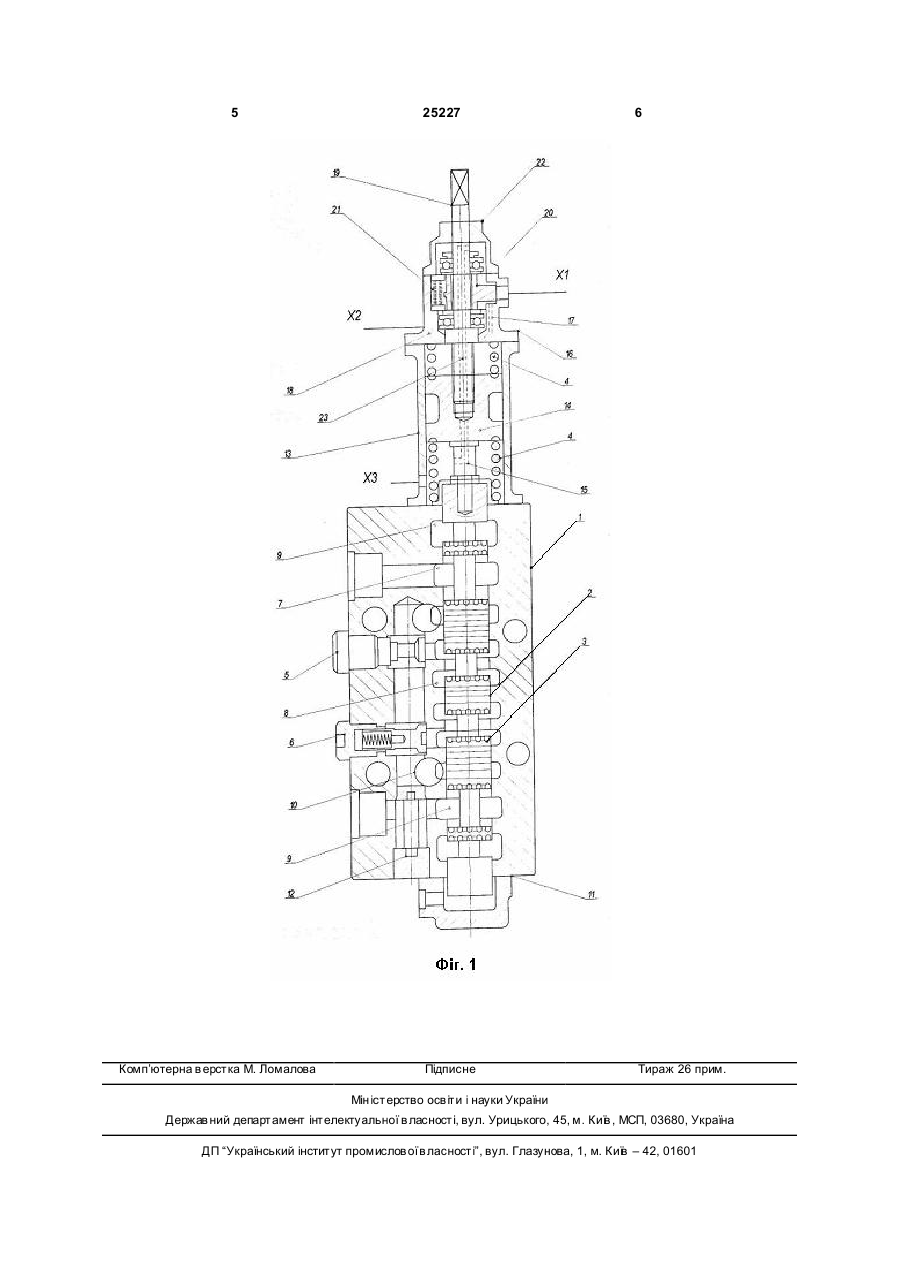

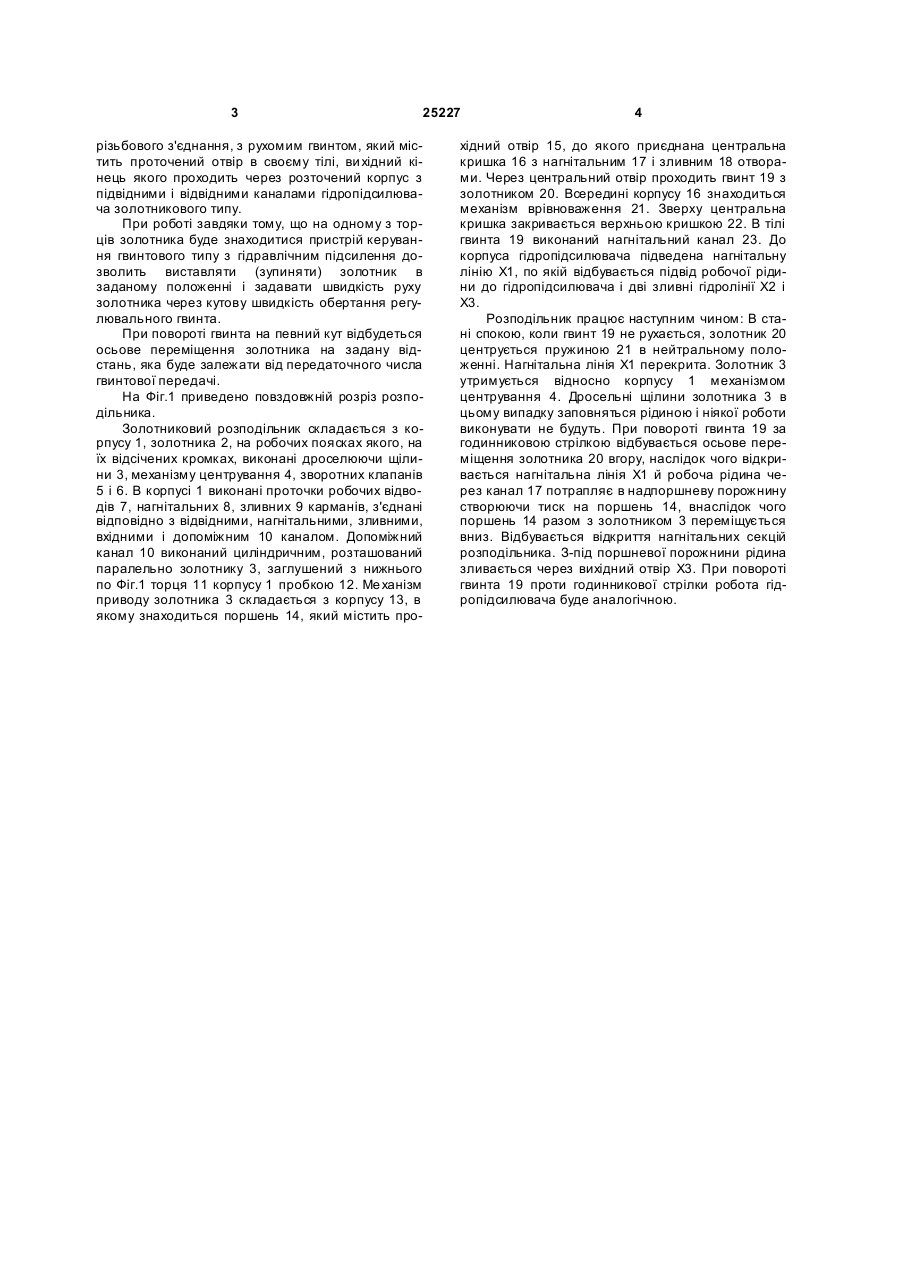

Золотниковий розподільник, який містить корпус і золотник з робочими кромками, що встановлений у центральному отворі корпуса з розташованими в ньому в напрямку від торців корпуса до центра і з'єднаними відповідно зі зливними, відвідними, додатковими каналами і карманами, а також 3 25227 різьбового з'єднання, з рухомим гвинтом, який містить проточений отвір в своєму тілі, ви хідний кінець якого проходить через розточений корпус з підвідними і відвідними каналами гідропідсилювача золотникового типу. При роботі завдяки тому, що на одному з торців золотника буде знаходитися пристрій керування гвинтового типу з гідравлічним підсилення дозволить виставляти (зупиняти) золотник в заданому положенні і задавати швидкість руху золотника через кутову швидкість обертання регулювального гвинта. При повороті гвинта на певний кут відбудеться осьове переміщення золотника на задану відстань, яка буде залежати від передаточного числа гвинтової передачі. На Фіг.1 приведено повздовжній розріз розподільника. Золотниковий розподільник складається з корпусу 1, золотника 2, на робочих поясках якого, на їх відсічених кромках, виконані дроселюючи щілини 3, механізму центрування 4, зворотних клапанів 5 і 6. В корпусі 1 виконані проточки робочих відводів 7, нагнітальних 8, зливних 9 карманів, з'єднані відповідно з відвідними, нагнітальними, зливними, вхідними і допоміжним 10 каналом. Допоміжний канал 10 виконаний циліндричним, розташований паралельно золотнику 3, заглушений з нижнього по Фіг.1 торця 11 корпусу 1 пробкою 12. Ме ханізм приводу золотника 3 складається з корпусу 13, в якому знаходиться поршень 14, який містить про 4 хідний отвір 15, до якого приєднана центральна кришка 16 з нагнітальним 17 і зливним 18 отворами. Через центральний отвір проходить гвинт 19 з золотником 20. Всередині корпусу 16 знаходиться механізм врівноваження 21. Зверху центральна кришка закривається верхньою кришкою 22. В тілі гвинта 19 виконаний нагнітальний канал 23. До корпуса гідропідсилювача підведена нагнітальну лінію X1, по якій відбувається підвід робочої рідини до гідропідсилювача і дві зливні гідролінії Х2 і Х3. Розподільник працює наступним чином: В стані спокою, коли гвинт 19 не рухається, золотник 20 центрується пружиною 21 в нейтральному положенні. Нагнітальна лінія X1 перекрита. Золотник 3 утримується відносно корпусу 1 механізмом центрування 4. Дросельні щілини золотника 3 в цьому випадку заповняться рідиною і ніякої роботи виконувати не будуть. При повороті гвинта 19 за годинниковою стрілкою відбувається осьове переміщення золотника 20 вгору, наслідок чого відкривається нагнітальна лінія X1 й робоча рідина через канал 17 потрапляє в надпоршневу порожнину створюючи тиск на поршень 14, внаслідок чого поршень 14 разом з золотником 3 переміщується вниз. Відбувається відкриття нагнітальних секцій розподільника. З-під поршневої порожнини рідина зливається через вихідний отвір Х3. При повороті гвинта 19 проти годинникової стрілки робота гідропідсилювача буде аналогічною. 5 Комп’ютерна в ерстка М. Ломалова 25227 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
